伺服電動機的作用是將輸入的電壓信號(即控制電壓)轉換成軸上的角位移或角速度輸出，在自動控制系統中常作為執行元件，所以伺服電動機又稱為執行電動機，其****特點是：有控制電壓時轉子立即旋轉，無控制電壓時轉子立即停轉。轉軸轉向和轉速是由控制電壓的方向和大小決定的。伺服電動機分為交流和直流兩大類。 一、交流伺服電動機
1.基本結構
交流伺服電動機主要由定子和轉子構成。
定子鐵心通常用硅鋼片疊壓而成。定子鐵心表面的槽內嵌有兩相繞組，其中一相繞組是勵磁繞組，另一相繞組是控制繞組，兩相繞組在空間位置上互差90°電角度。工作時勵磁繞組f與交流勵磁電源相連，控制繞組k加控制信號電壓Uk 。

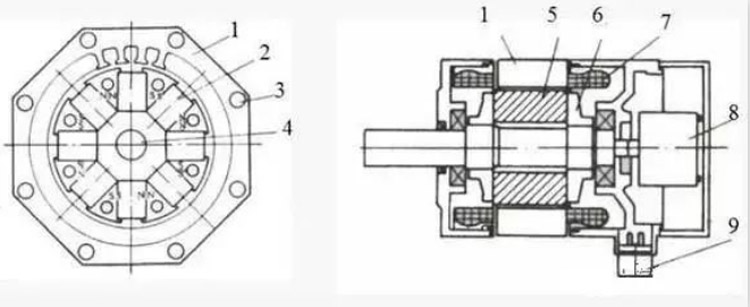

主要由：定子1、轉子5和檢測元件8等部分組成
2. 工作原理 交流伺服電動機在沒有控制電壓時，氣隙中只有勵磁繞組產生的脈動磁場，轉子上沒有啟動轉矩而靜止不動。當有控制電壓且控制繞組電流和勵磁繞組電流不同相時，則在氣隙中產生一個旋轉磁場并產生電磁轉矩，使轉子沿旋轉磁場的方向旋轉。但是對伺服電動機要求不僅是在控制電壓作用下就能啟動，且電壓消失后電動機應能立即停轉。如果伺服電動機控制電壓消失后像一般單相異步電動機那樣繼續轉動，則出現失控現象，我們把這種因失控而自行旋轉的現象稱為自轉。
3.控制方法
形而上學可采用下列三種方法來控制伺服電動機的轉速高低及旋轉方向。
(1)幅值控制 保持控制電壓與勵磁電壓間的相位差不變，僅改變控制電壓的幅值。
(2)相位控制 保持控制電壓的幅值不變，僅改變控制電壓與勵磁電壓間的相位差。
(3)幅-相控制 同時改變控制電壓的幅值和相位。 二、直流伺服電動機
1.基本結構
傳統的直流伺服電動機動實質是容量較小的普通直流電動機，有他勵式和永磁式兩種，其結構與普通直流電動機的結構基本相同。
杯形電樞直流伺服電動機的轉子由非磁性材料制成空心杯形圓筒，轉子較輕而使轉動慣量小，響應快速。轉子在由軟磁材料制成的內、外定子之間旋轉，氣隙較大。無刷直流伺服電動機用電子換向裝置代替了傳統的電刷和換向器，使之工作更可靠。它的定子鐵心結構與普通直流電動機基本相同，其上嵌有多相繞組，轉子用永磁材料制成。
2. 基本工作原理
傳統直流伺服電動機的基本工作原理與普通直流電動機完全相同，依靠電樞電流與氣隙磁通的作用產生電磁轉矩，使伺服電動機轉動。通常采用電樞控制方式，即在保持勵磁電壓不變的條件下，通過改變電樞電壓來調節轉速。電樞電壓越小，則轉速越低;電樞電壓為零時，電動機停轉。由于電樞電壓為零時電樞電流也為零，電動機不產生電磁轉矩，不會出現“自轉”。 三、交直流伺服電動機的區別
直流伺服電動機的缺點： a. 電刷和換向器易磨損，換向時產生火花，限制轉速 b. 結構復雜，制造困難，成本高 交流伺服電動機的優點： a. 結構簡單，成本低廉，轉子慣量較直流電機小 b. 交流電動機的容量大于直流電動機
基本要求
1、位移精度高位移精度：指指令脈沖要求機床工作臺的位移量和該指令脈沖經伺服系統轉化為工作臺的實際位移量之間的符合程度
2、穩定性好穩定性：指伺服系統在給定輸入或外界干擾作用下，能在短暫的調節過程后，達到新的或者恢復到原來的平衡狀態。
3、定位精度高定位精度：是指輸出量能復現輸入量的精確程度
4、快速響應性好
5、調速范圍寬調速范圍：是指機械裝置要求電動機能提供的****轉速和****轉速的比值
6、系統可靠性好
7、低速大轉矩
|
