CS10-6S(HF020)調速控制器按啟動鍵電機按照設定距離正轉松開啟動鍵后反轉回零功能設置簡介（LHC）

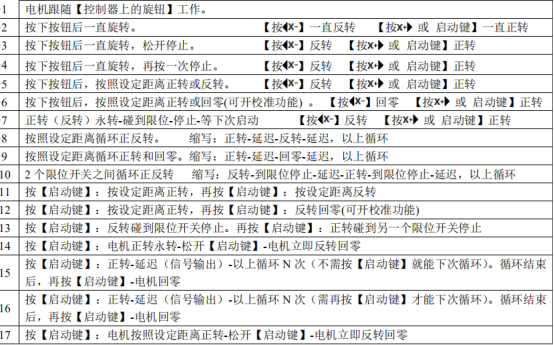

這是一款專門針對步進/伺服電機的運行控制模塊。該模塊沒有可編程功能，但內置了多種固定的運行模式，用戶可快速的選擇合適的運動軌跡。可以掉電保存并設置距離，速度延遲，循環次數�？瑟�(dú)立作為模塊運行.也可以配合其他系統，作為第三方模塊來彌補電機輸出軸不足的情況！ 其功能簡單介紹如下。
這篇文章主要講解第17個功能：按啟動鍵電機按照設定距離正轉松開啟動鍵后反轉回零
這個功能正反轉兩端支持設置限位。速度設定，支持正轉距離設定，不支持反轉距離設定。中途停止可以按急停鍵，速度調節擰動旋鈕，順時針加速，逆時針減速。電機在啟動旋轉的時候兩個輸出口有輸出，輸出電壓是24V電源的0V，可以接正反轉的啟動信號。電機停止的時候輸出也停止輸出。輸出：電機正轉時，Y0 輸出。電機反轉時，Y1 輸出。電機停止，輸出斷開 上電后，按下啟動鍵后不松手，電機按照設定的距離運行到位后根據設定的延時功能延時，松開啟動鍵后電機反轉回零。按左右鍵電機聯動，按一下，電機按照設定的速度距離運行，旋轉鈕旋轉不支持調整電機的速度。只有按啟動鍵時候，電機正反轉，旋轉鈕旋轉才支持電機的速度調整，速度由P2決定，反轉速度由P4決定。正轉距離P1決定，反轉距離P3決定，不支持循環次數設定，支持P6正轉到位延時，P7反轉到位延時，P8手動時候的速度。支持到位延遲功能，各自參數可以保存。 參數設定步驟：P---0改成17 按一下設置鍵，看到P---0,按確認鍵進入，順時針擰動旋鈕，找到17后按確認，退出后見到P---0再按兩次設置鍵退回到第一層菜單即可。 P1 P2 P3 P4 P6 P7 P8參數設定步驟： 按下設置鍵，看到P---0后，旋轉按鈕找到要用的代碼P--- 1 2 4 5...... 按確認鍵進入,通過旋鈕改變數值，通過左右鍵移動光標位置，改好后按確認鍵退出上一層菜單，再按兩下設置鍵，退出到第一層菜單，斷電重啟即可使用。 需要細致了解這些功能和其他功能的使用設置情況，請聯系我1730 121 8680微信電話同步，或者關注我的抖音視頻，抖音號dyztiv50eq8p，里面有關于這款控制器的技術視頻指導，需要這個控制器請搜索我的淘寶店鋪：時代超群機電自動化配套。
|
