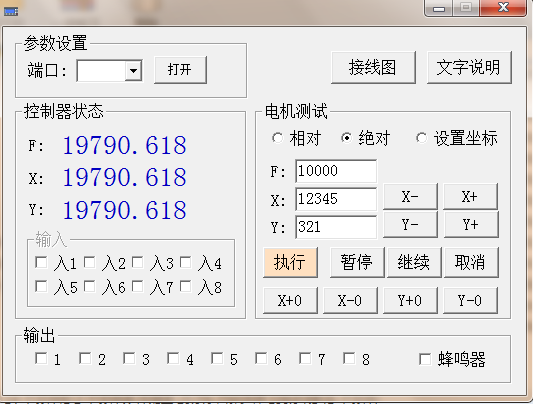

 控制器CS20-2S是基于串口控制的，對外提供一個 D 型的 USB 口，內置 CH340 轉換芯片（可以實現USB轉串口的芯片），可直接與電腦 USB 口連接，可以用對應軟件進行參數設置來實現控制，可控制兩路步進電機、8 路數字量輸出、8 路數字量輸入、1 路蜂鳴器。 都可以用串口指令進行控制和檢測(本控制器****頻率 24000Hz)。 可以實現控制電機運行指定距離、手動控制電機位移、尋找機械零點、控制輸出點等功能  VB參數設置軟件

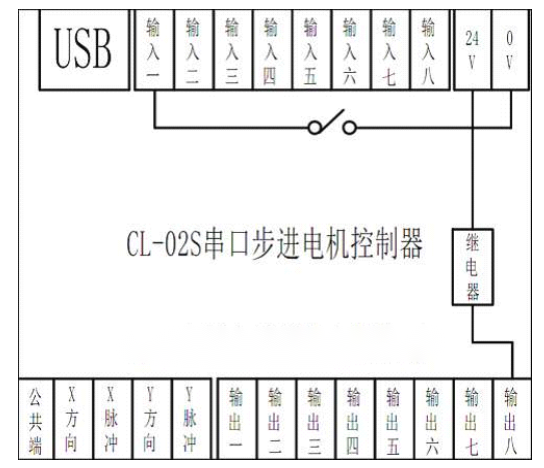

控制器接線圖

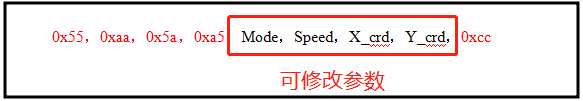

控制電機運行指定距離參數設置：格式如下：
Mode－運動模式選擇，長度為 1 字節，可設置參數如下： 0x10： 相對運動，起點為當前點 0x11： ****運動，相對于程序的零點 0x12： 設定坐標，電機不運動，坐標設定為指定值 Speed－運行速度，長度為 2 字節，低位在前，高位在后 例：速度為：10000，則為 0x10，0x27 速度為：12345，則為 0x39，0x30 X_crd－X 軸坐標值，產度為 4 字節，低位在前，高位在后 Y_crd-Y 軸坐標值，產度為 4 字節，低位在前，高位在后 比如：如果讓電機以 10000 的速度運行到****位置（12345，321），則可向串口發送如下指令序列：
****運動0x11 第一個格子內 0x10、0x27，組合為 2 字節速度為：0x2710，十進制為：10000，運行速度10000 第二個格子內為 X 坐標，組合后為：0x00003039，十進制為：12345 第三個格子內為 Y 坐標，組合后為：0x00000141，十進制為：321。 有效指令發出后，電機進入運行狀態，此刻不再接收其他運動指令，但可以發送查詢指令0x00（后面介紹）查詢電機當前位置、運行速度、輸入口狀態等。 手動控制電機位移參數設置格式如下：
Direction－電機運行方向，長度為 1 字節，可設置參數如下： 0x20：X 軸電機停止 0x21：X 軸電機正向 0x22：X 軸電機反向 0x30：Y 軸電機停止 0x31：Y 軸電機正向 0x32：Y 軸電機反向 Speed－電機運行速度，長度為 2 字節，低位在前，高位在后 尋找機械零點零點的過程是，快速朝零點方向運行，碰到零點信號后，降速停止，然后反方向慢速運行，直至脫離零點。 格式如下：

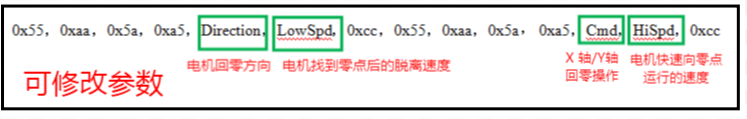

此指令相當于連續兩條手動控制電機位移指令，不同的是指令控制碼。 Direction：電機回零方向，長度為 1 字節，可設置參數如下： 0x41：X 軸正向?qū)ふ伊泓c(diǎn) 0x42：X 軸負向?qū)ふ伊泓c(diǎn) 0x51：Y 軸正向?qū)ふ伊泓c(diǎn) 0x52：Y 軸負向?qū)ふ伊泓c(diǎn) LowSpd：電機找到零點后的脫離速度，長度為 2 字節，低位在前，高位在后 Cmd：回零操作，可設置參數如下： 如果是 X 軸回零操作，設為 0x40 如果是 Y 軸回零操作，設為 0x50 HiSpd：電機快速向零點運行的速度，長度為 2 字節，低位在前，高位在后 控制輸出點格式如下：

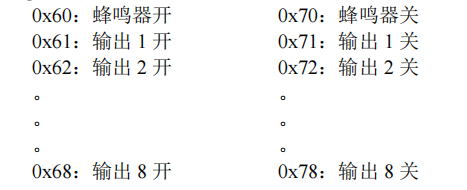

Outport－輸出點選擇，長度為 1 字節，可設置參數如下：
特殊指令格式如下：
Cmd－特殊操作指令，長度為 1 字節，可設置參數如下： 0x00：查詢 0x01：暫停 0x02：繼續 0x03：取消 例如：1）查詢指令(0x55，0xaa，0x5a，0xa5，0x00) 發送查詢指令(0x55，0xaa，0x5a，0xa5，0x00)后，控制會返回 16 字節的信息，：0x55，0xaa，X_crd，Y_crd，Speed，Inport，Outport，0x00，0x5a，用戶可以查詢電機當前位置、運行速度、輸入口狀態等。（可以查看前邊控制電機運行指定距離參數設置） X_crd：X 電機當前坐標位置，一共 4 個字節，低字節在前，高字節在后。 如果 X 坐標值為 38632，則排列順序為：0xE8，0x96，0x00，0x00，4 字節排列后為：0x000096e8。 Y_crd：Y 電機當前位置，與 X 定義一致。 Speed：當前脈沖的頻率（速度較高的軸），2 字節，低字節在前，高字節在后。 如果速度為 23456，則排列順序為：0xa0，0x5b，2 字節排列后為：0x5ba0。 Inport：當前 8 個輸入的狀態，長度為 1 字節，8 個位分別對應外部 8 個輸入，D7，D6，D5，D4，D3，D2，D1，D0 分別代表：輸入 8，輸入 7，輸入 6，輸入 5，輸入 4，輸入 3，輸入 2，輸入 1。 對應位的值為 0 時，表示輸入有效，為 1 時，表示輸入無效。 （系統默認：輸入 1 為 X 正限位，輸入 2 為 X 負限位，輸入 3 為 Y 正限位，輸入 4 為 Y 負限位） Outport：當前 8 個輸出口的狀態，定位同輸入。對應位為 1 是，表示輸出有效，對應位為 0 時，表示輸出無效，此處與輸入相反。 例如：2)其他指令 電機在運行中，在沒有走到終點位置的時候，可以人工干預停止電機運行，發送：0x55，0xaa，0x5a，0xa5，0x01（暫停指令），控制收到指令后，降速停下，并進入等待狀態。此狀態下，可以讓電機繼續運行，并走到預設的終點位置，也可以取消剛才的定位指令。如果需要繼續，請發送：0x55，0xaa，0x5a，0xa5，0x02（繼續指令）；如果結束這個動作，請發送：0x55，0xaa，0x5a，0xa5，0x03（取消指令）。
|
