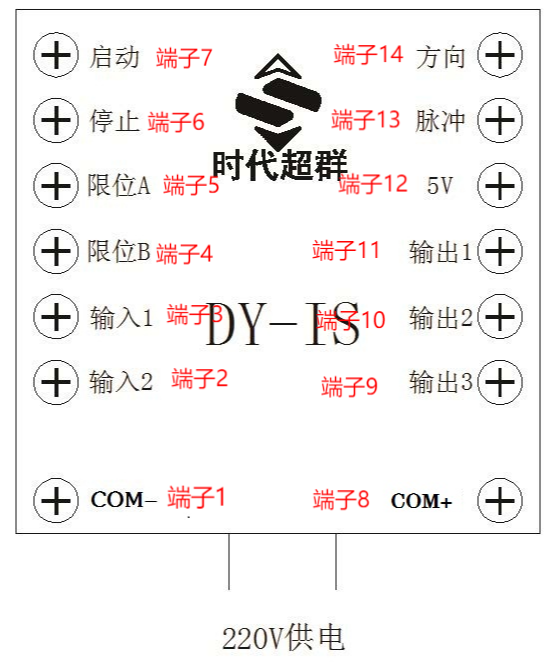

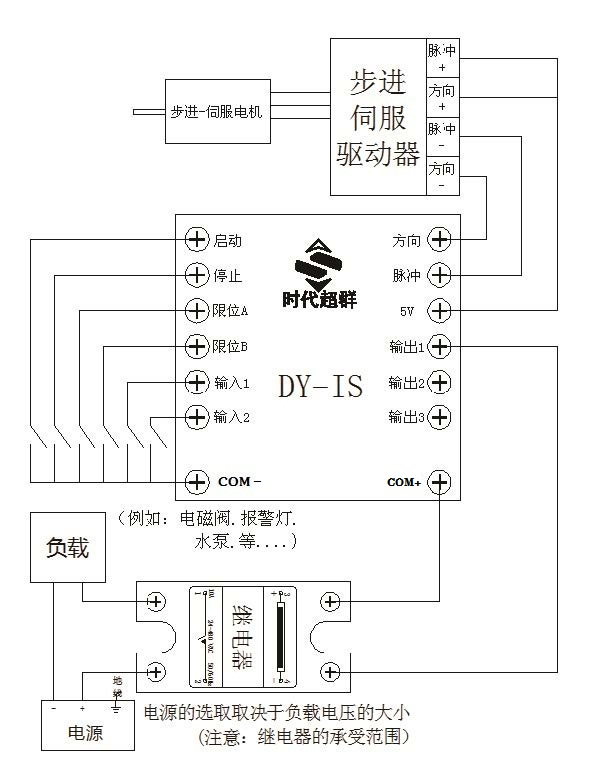

單軸控制器DY-IS交流 220V 電源供電,控制信號24V,8位數顯，10個復合按鍵，輸出頻率可達40KHz，可編程條數99 條，14條編程指令，提供6個輸入端口，3個輸出端口，可通過按鍵實現自動運行、手動運行、程序編程及參數設定等工作狀態。 控制器接線示意圖:

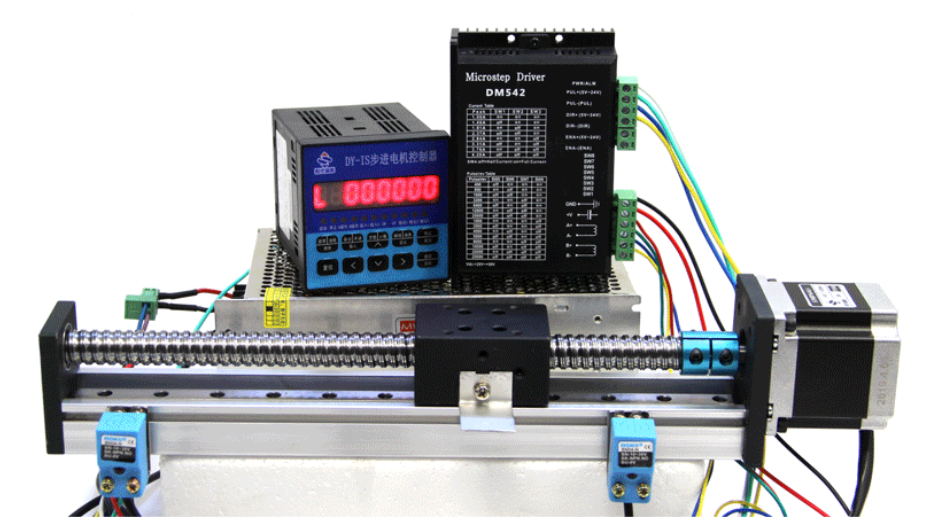

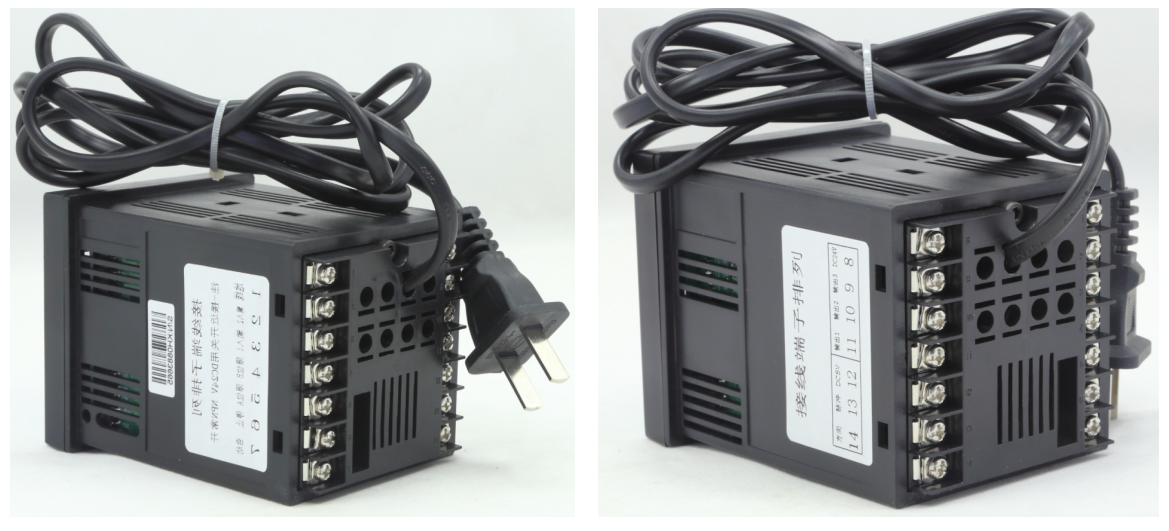

實物接線圖如下：

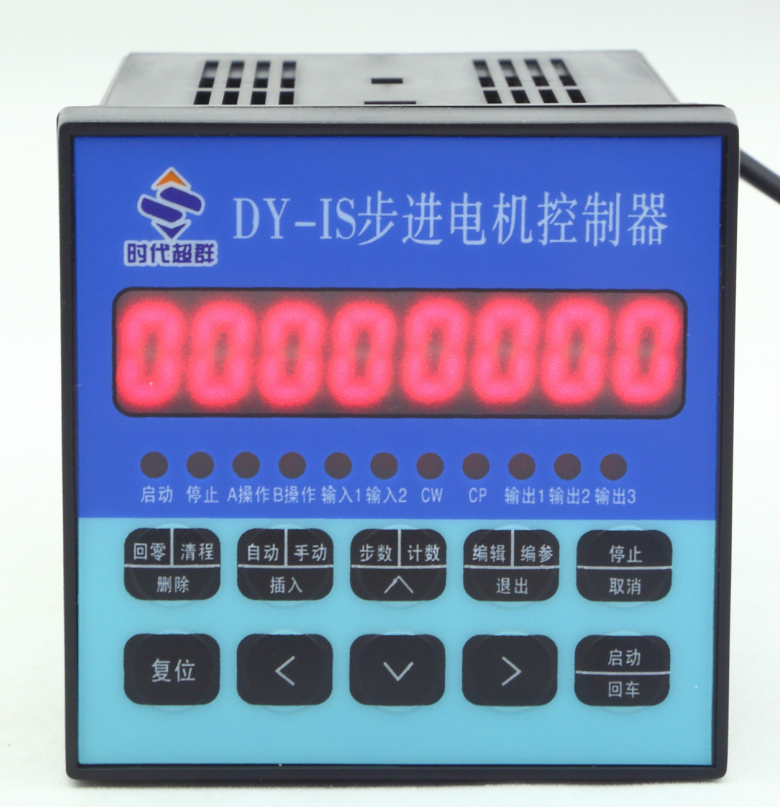

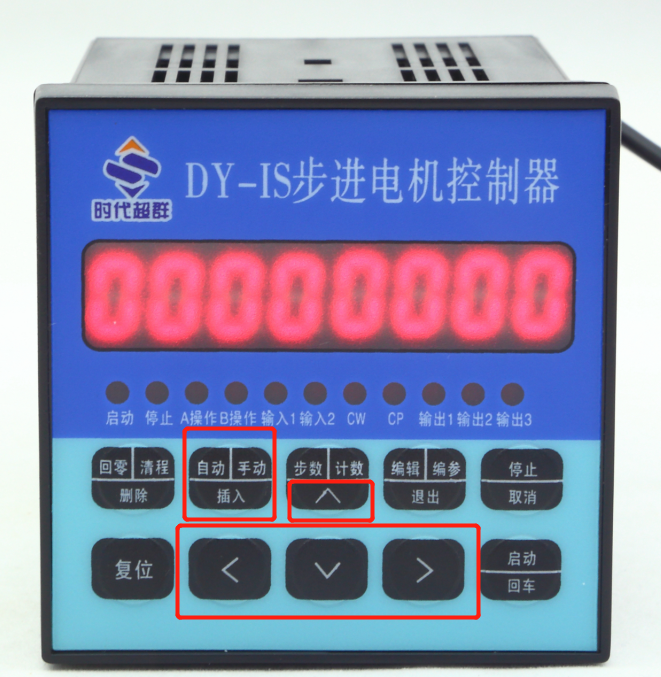

前面板功能說明 1、八位數碼管顯示（包括手動 / 自動狀態顯示、 運行 /停止?fàn)顟B(tài)顯示、步數 /計數值 /程序顯示、編輯程序， 參數顯示、輸入 / 輸出狀態顯示、CP 脈沖和方向顯示等） 2、六路輸入狀態指示燈（啟動、停止、A操作、B操作、輸入1、輸入2等） 3、三路輸出狀態指示燈 4、CP 脈沖信號指示燈 5、CW 方向電平指示燈 6、按鍵：共 10 個按鍵，且大部分按鍵為復合按鍵，他們?cè)诓煌瑺顟B(tài)表示的功能不同。  后面板功能說明

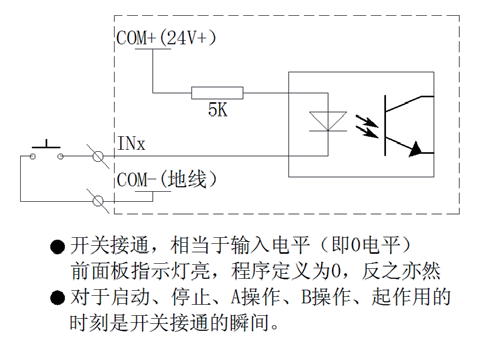

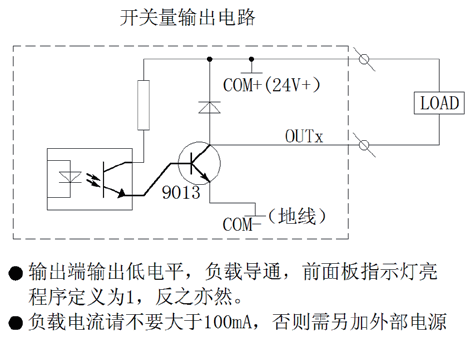

1、啟動：啟動程序自動運行，相當于面板上的啟動鍵。 2、停止：暫停正在運行的程序，相當于面板上的停止鍵，再次啟動后，程序繼續運行。 3、限位 A和 限位 B： 對應面板上的A 操作和B操作，可以實現電機的定量定位控制。 4、輸入 1 和輸入 2 :通過開關量輸入端。 5、輸出1、輸出2 和輸出3 通過開關量輸出端。 開關量輸入信號輸出信號的狀態，分別對應面板上的指示燈。對于輸入量（啟動、停止、A操作、B操作、輸入1、輸入2等），輸入低電平（開關閉合時）燈亮，反之燈滅；對于輸出量(輸出1、輸出2 和輸出3)，輸出 0 時為低電平，指示燈滅，反之燈亮。 6、COM+、COM-輸入輸出開關量外部電源，本電源DC24V/0.2A 控制器內部工作電源 (+5V) ,外部工作電源（+24V）,這兩組電源由控制器內部變壓器的兩個獨立繞組提供。 開關量輸入輸出電路：
操作流程
控制器工作狀態 控制器DY-IS可以設置四種工作狀態：自動狀態、手動狀態、程序編輯狀態、參數設定狀態。上電或按 [ 復位 ] 后，控制器處于自動待運行狀態且使坐標于零點，這時可以啟動程序自動運行或切換到手動狀態， 程序編輯狀態和參數設定狀態只能在手動狀態下切換。 參數設定狀態

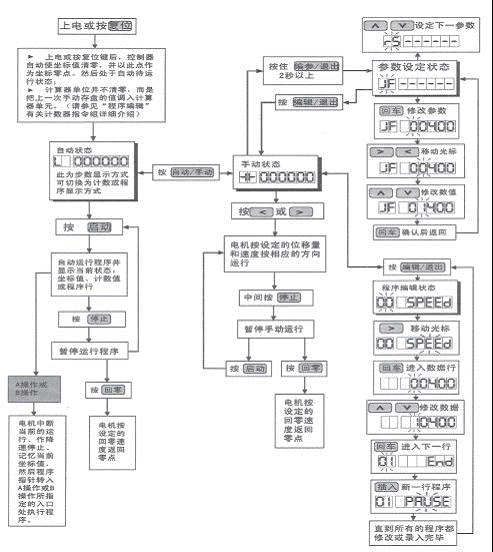

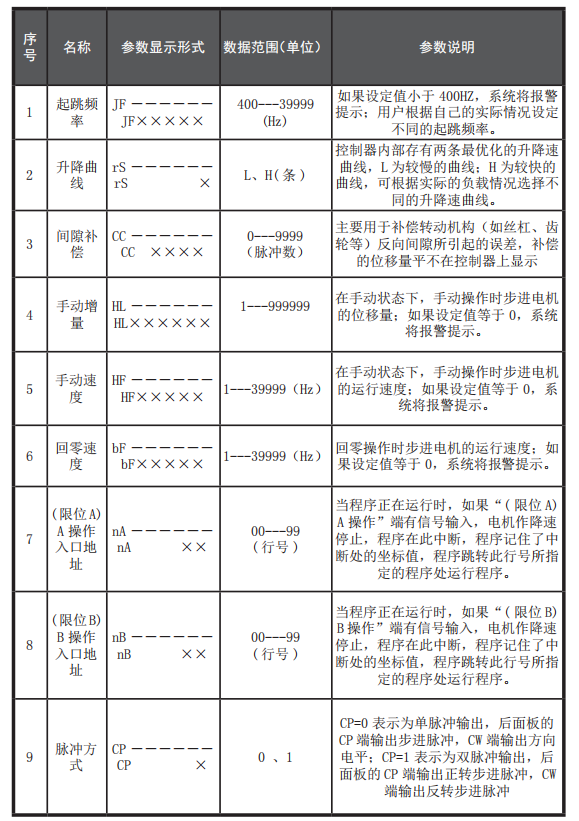

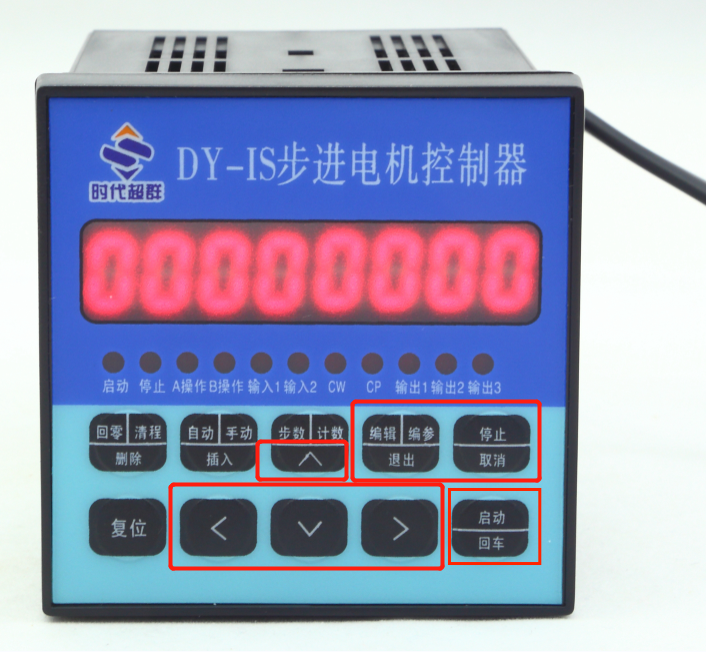

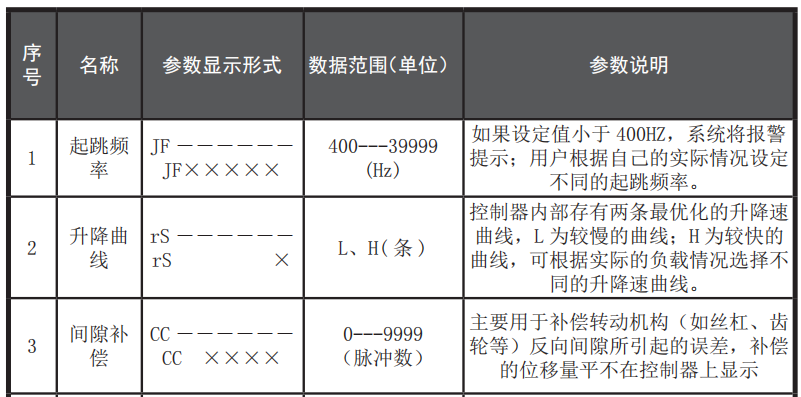

在手動狀態下，按住 [ 編參 ] 鍵 2 秒以上，直到進入?yún)?shù)設定狀態后才能松開。參數分兩行顯示，第一行顯示參數的名稱，第二行顯示參數數據。進入?yún)?shù)設定狀態后，首先顯示第一行 [JF-------]。且前 2 位的參數名稱閃動顯示：如按 [∧ ]、[∨ ]，將會顯示下一個或上一個參數名稱。如按 [ 回車 ] 鍵，將進入（下一行）參數數據的編輯修改狀態，這時數據的第一位閃動顯示，如按 [ ∧ ]、[ ∨ ]，數據將被改變。如按 [ ＜ ]、[ ＞ ]鍵，將移至下一位進行修改，如此類推。數據修改后，按 [回車 ] 確認，按 [ 取消 ] 放棄修改。參數設定完成后按 [ 退出 ] 鍵返回到手動狀態（參數將被自動保護）。 參數的設定通過 [ ∧ ]、[ ∨ ]、[ ＜ ]、[ ＞ ]、[ 回車 ]、[ 取消 ] 六個按鍵完成的：通過移動左右鍵使光標移至相應位上，這時數碼將跳動顯示，再通過上下鍵改變數值；用回車鍵進入數據修改狀態，數據修改完成后，再用回車鍵確認退出或用取消鍵放棄修改。 操作流程速查表
手動運行狀態

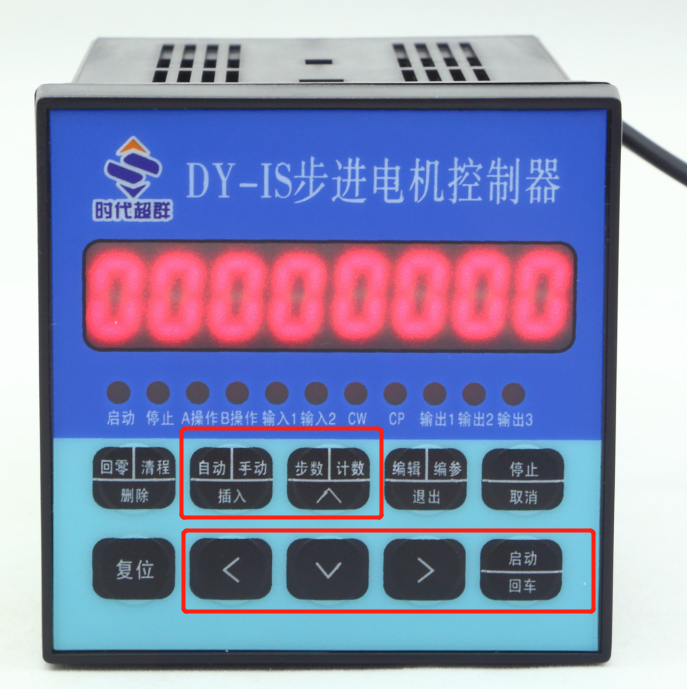

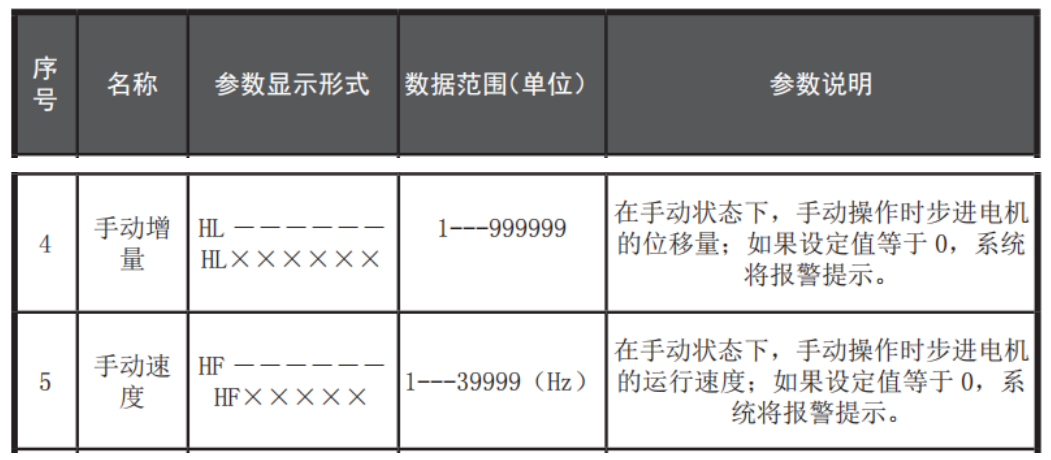

在自動狀態下按 [ 自動 / 手動 ] 將進入手動狀態，前二位數碼管將顯示為┥┝ ，以表示為手動狀態。按 [ ＞ ] 或 [ ＜ ]，電機將按不同的方向手動運行，手動運行的位移量和速度由參數顯示狀態下的 HL 和 HF 值決定。
自動運行狀態

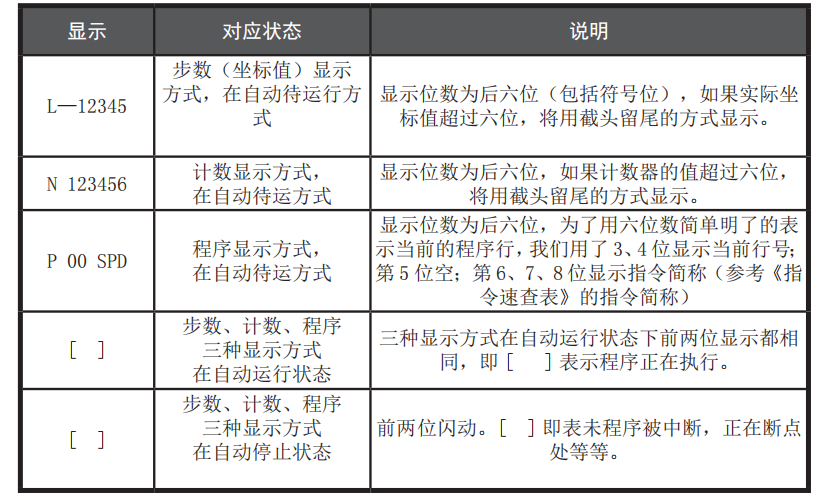

控制器上電或按復位鍵后，自動使坐標值清零，并以此作為坐標零點，在把上一次的手動存盤的計數器的值調入計數器單元，然后處于自動待運行狀態，按 [ 啟動 ] 鍵或從端子上輸入啟動信號后，控制器將從第 00 行程序開始運行，直至運行到最后一條程序 END，這時自動運行結束，控制器返回自動待運行狀態。 在自動狀態下，有3 種不同的子狀態： 1、自動待運行狀態，表示控制器準備運行程序，只需按 [啟動 ] 鍵或端子上輸入啟動信號即可，程序完成運行后也將處于此狀態； 2、自動運行狀態，表示控制器正在運行程序； 3、自動運行停止?fàn)顟B(tài)，表示控制器正在運行程序時被 [ 停止 ] 鍵或端子上輸入的停止信號中斷運行程序?qū)⒃跀帱c(diǎn)處等待再次被啟動。 在自動狀態下，有三種不同的顯示方式：（通過按同一個鍵 [ 步數 ]、[ 計數 ]、[ ∧ ] 進行切換） 1、步數顯示方式：控制器顯示當前的坐標值，單位：脈沖數； 2、計數顯示方式：控制器顯示當前計數器單元的計數值，單位：個數； 3、程序顯示方式：控制器顯示當前所處的程序行及程序名。 顯示說明
程序編輯狀態

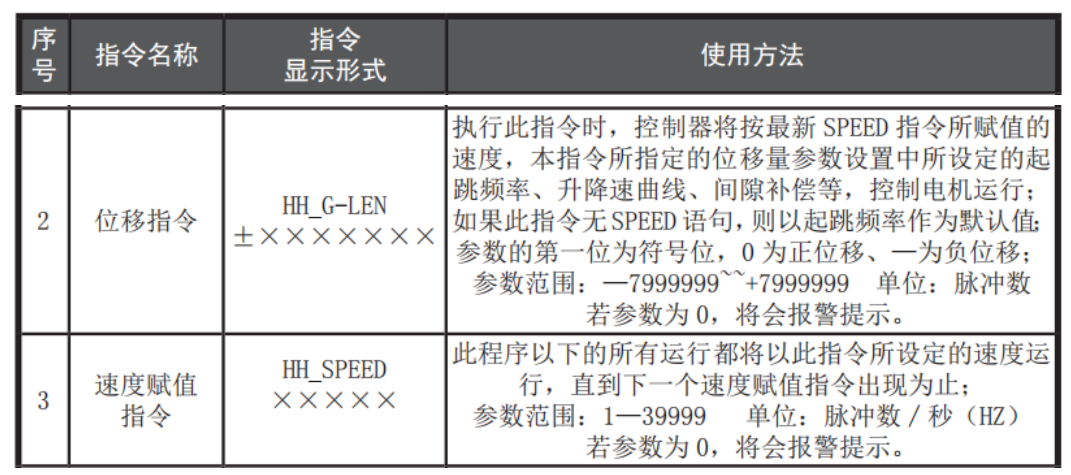

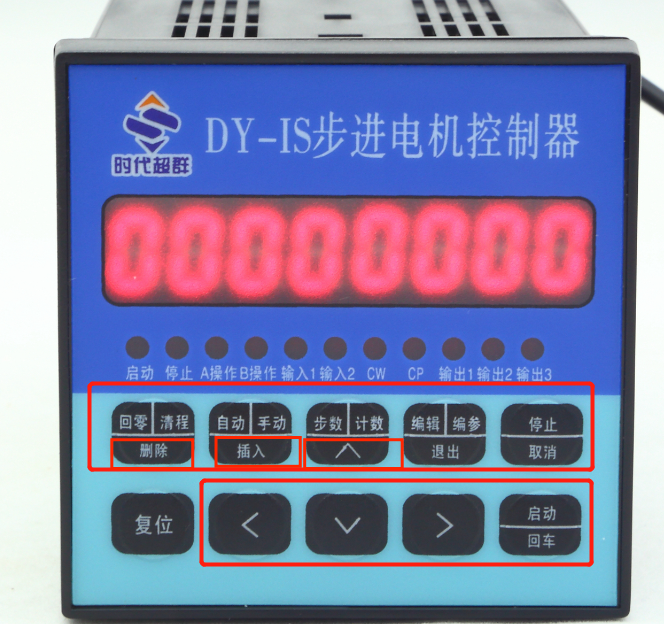

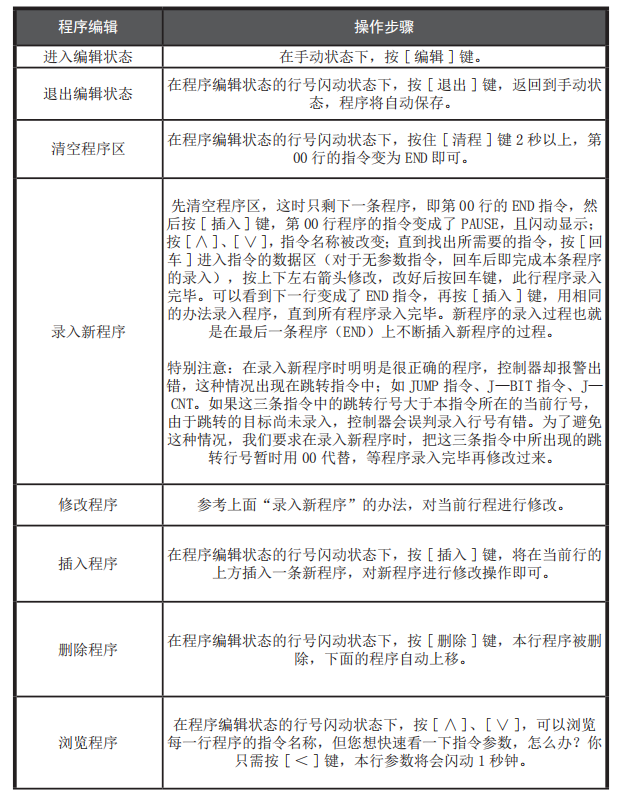

程序編輯狀態的進出方式為：在手動狀態下，按 [編輯 ]鍵。即可進入到程序編輯狀態。程序編輯完成后，按 [ 退出 ] 鍵返回到手動狀態（參數將自動保存）。 控制器的程序區最多可以編輯 99 條指令，程序中每一條指令有一個行號。行號為自動編號，從 00 開始按順序排列，可以在程序中插入或刪除某行，但行號會重新分配。程序格式是：每一條程序分兩行顯示（無參數程序除外），第一行顯示行號和指令名稱，第二行顯示指令數據。程序的最后一條指令固定為“END”。 程序的修改通過 [ ∧ ]、[ ∨ ]、[ ＜ ]、[ ＞ ]、[ 插入 ]、[ 刪除 ]、[ 回車 ]、[ 取消 ] 八個鍵來完成；通過移動左右鍵使光標移至相應位上，這時數碼將跳動顯示，再通過上下鍵改變數值：用回車鍵進入數據修改狀態，數據修改完成后，再用回車鍵確認退出或用取消鍵放棄修改。 程序編輯操作說明
編輯及應用舉例 參數要求：起跳頻率 2.5KHZ, 升降速較快 , 間隙補償為 0; 運行要求：以 2.9KHZ 的速度運行 98765 步，再以 15KHZ的速度反向運行 8765 步，停止。
參數清單：（進入?yún)⒃O(shè)定狀態修改）JF=02500，rS=H，CC=0000。
清序清單：（進入程序編輯狀態） 00 SPEED 02900 ；給下面的運行賦值速度 2.9KHZ 01 G-LEN 00098765 ；電機正向運行 98765 步 02 SPEED 15000 ；給下面的運行賦值速度 15KHZ 03 G-LEN － 0008765；電機反向運行 8765 步 04 END ；程序結束
|
