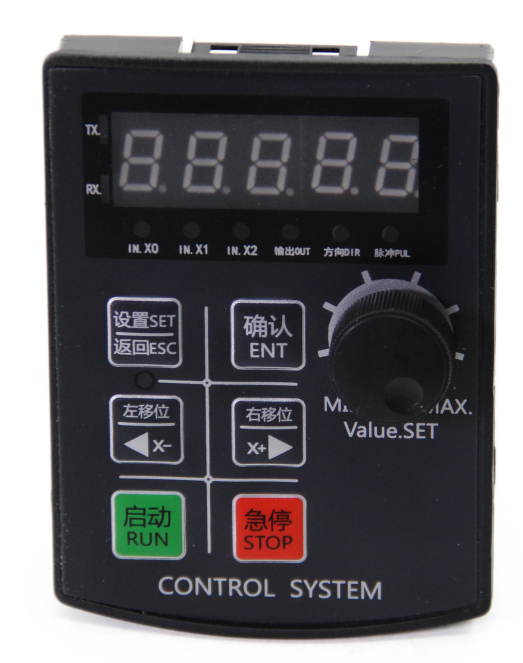

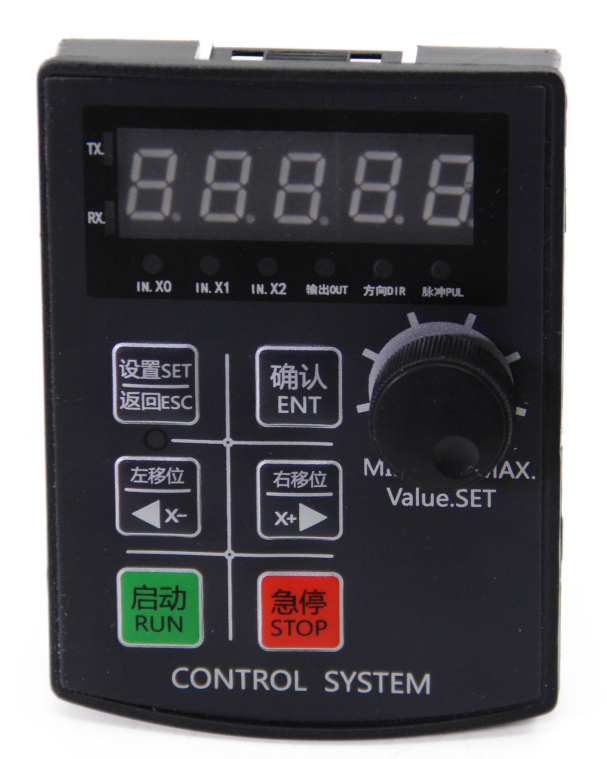

時代超群伺服步進數顯控制模塊CS10-6S-YNN
2022年5月18日


伺服步進數顯控制模塊CS10-6S直流電源供電,電壓范圍DC12-24V 5位數顯,集電極 24V,可直接接 5-24V 驅動器,脈沖頻率可達85K HZ,7路輸入(X0零點、X1正轉限位、X2反轉限位,啟動、停止、左位移外接及右位移外接),2路輸出(Y0輸出、Y1輸出),均為低電壓0V有效,此控制器是專門針對步進/伺服電機的運行控制模塊,內置了多種固定的運行模式,無需編程,客戶可以根據自身使用需求設置距離/速度/延遲/循環次數,可以實現485通訊控制,具有掉電保存的功能,可獨立作為模塊運行,也可以配合其他系統,適用于工業自動化控制、小型機械設備、自動噴漆業及旋轉分度工裝控制行業

注:不適用醫療設備、電梯,消防,鍋爐設備,發電設備,礦用設備等特種行業或生命攸關的領域。



控制器接線圖

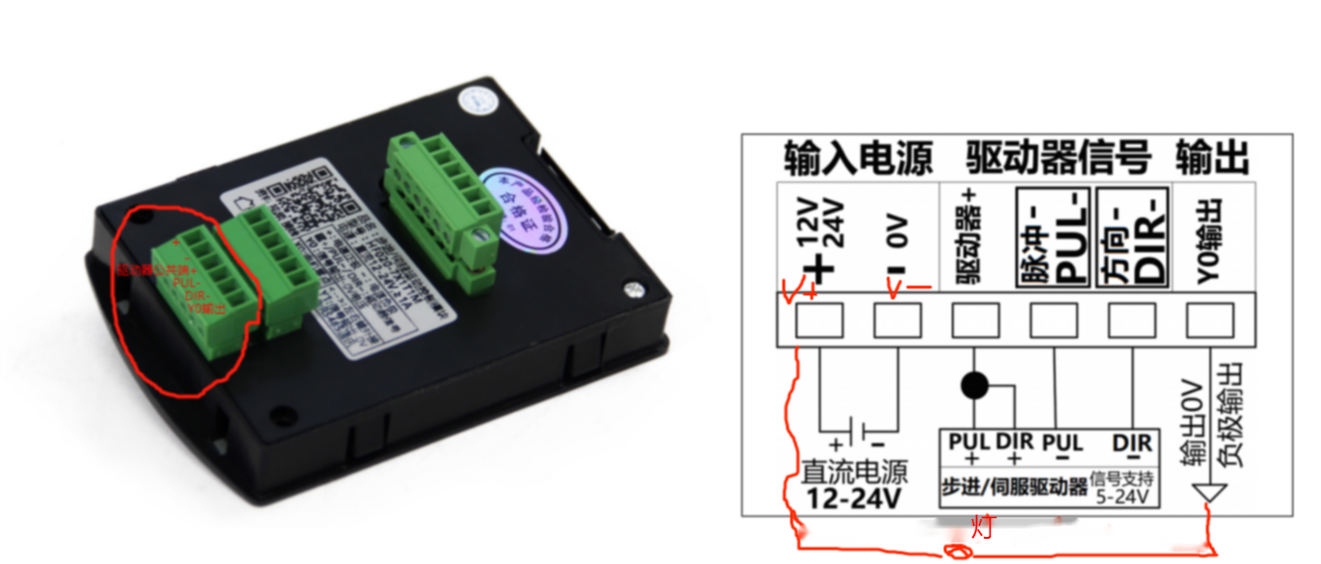

【電 源】【步進/伺服】【Y0 輸出】的接法



接線注意事項:

1:電源的地線:有條件盡量接上,接到導電優良的機架上 。

2:脈沖工作信號:集電極壓差式脈沖信號(內部已串 2K 電阻),可直接連接 5-24V 驅動器信號端。

3:電機輸出信號類型:脈沖 PUL 方向 DIR,無使能(EN) 。

4:電機信號線長盡量控制在 1 米之內,盡量采用屏蔽線材,盡量遠離電機/高頻/電磁等高輻射設備

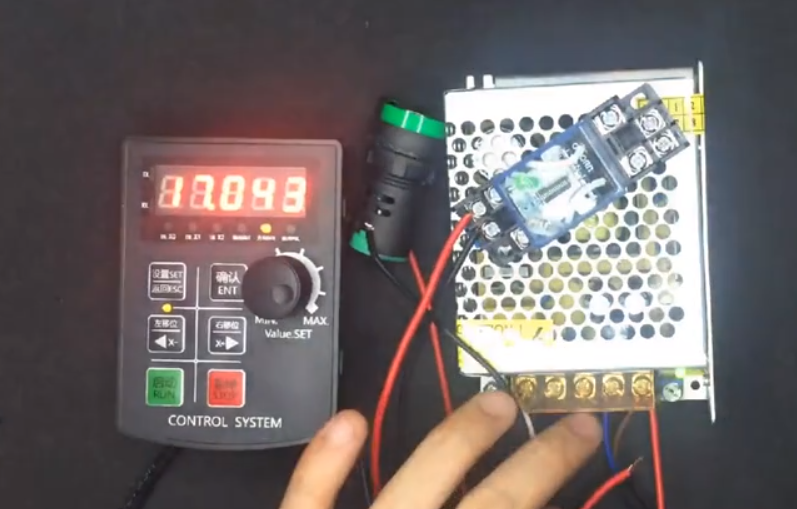

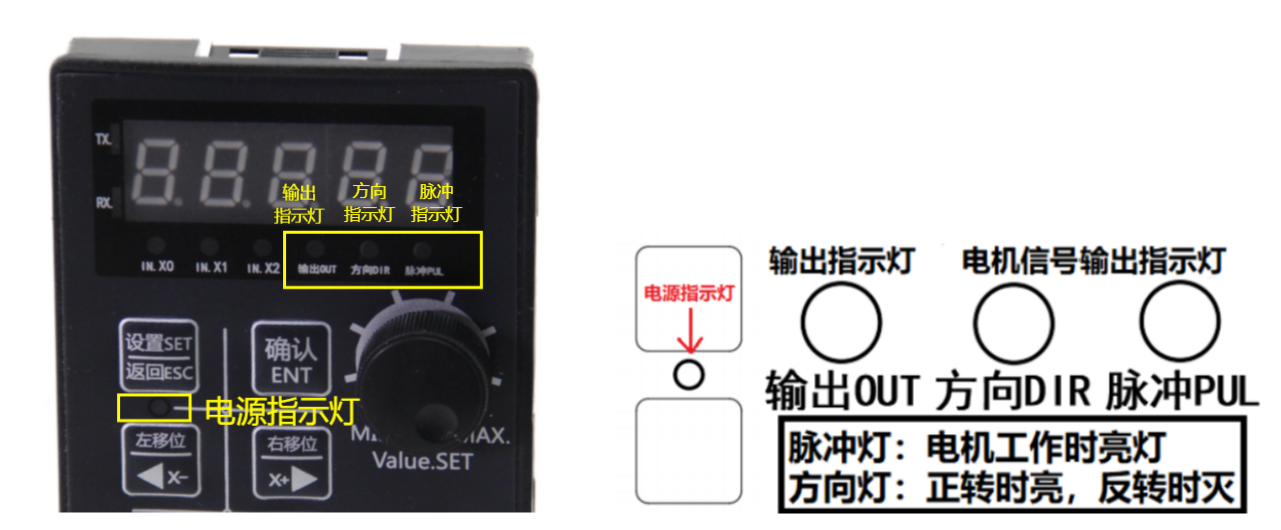

實物接線如圖:(輸出指示燈)

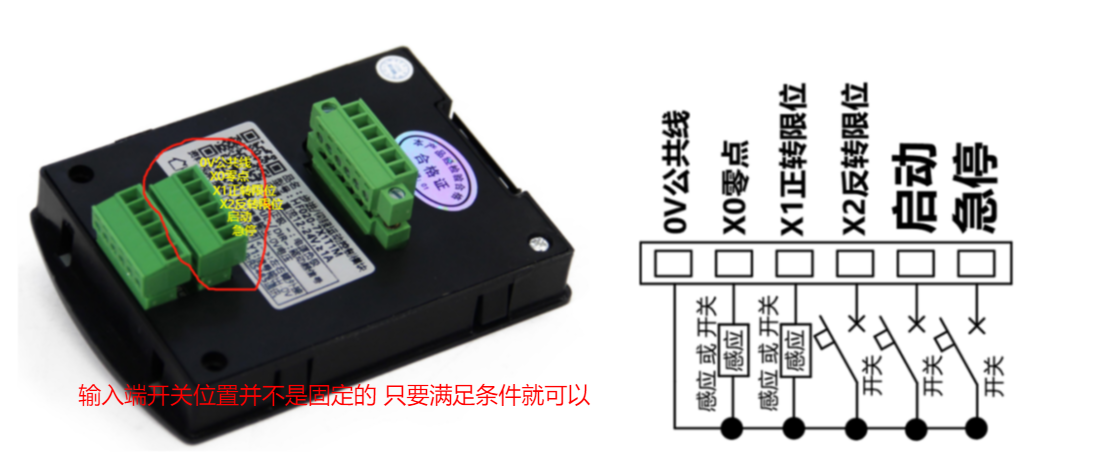

【輸入信號】接線方法

輸入設備一般指開關,行程開關,感應開關等





1:二線感應器:藍色(黑色):接 0V,棕色(紅色):接信號線輸入端

2:三線感應器:藍色:電源 0V,棕色:電源 24V ,黑色:接信號線輸入端

3:信號輸入端端口以接收 0V 信號為有效信號,故支持 12-24V 電子感應器,行程開關,蘑菇按鈕等接觸式開關

4:信號線長建議不要超過 2 米,較長距離建議使用屏蔽線

5:信號輸入端安裝盡量遠離強電設備

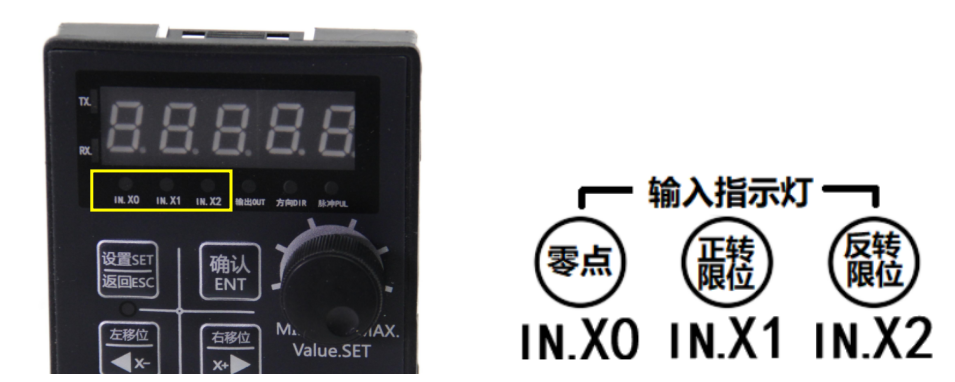

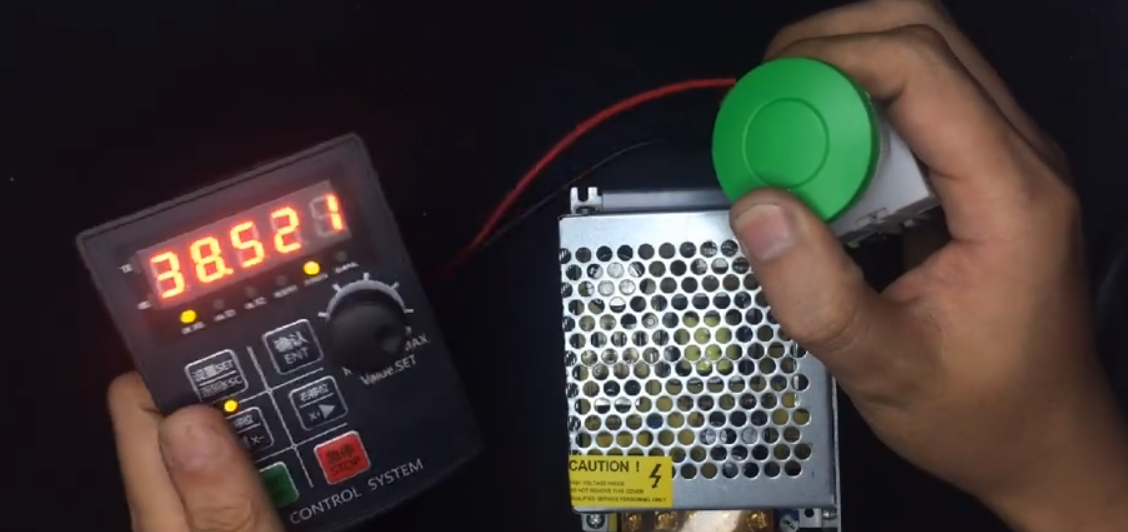

實物接線圖如圖:

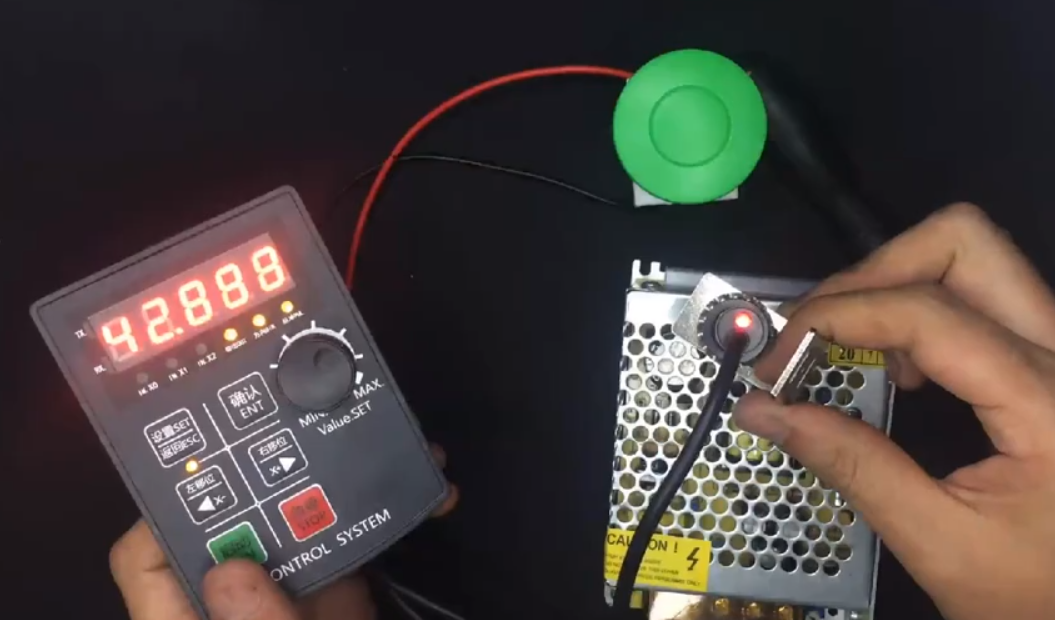

輸入接急停開關


輸入接感應開關:

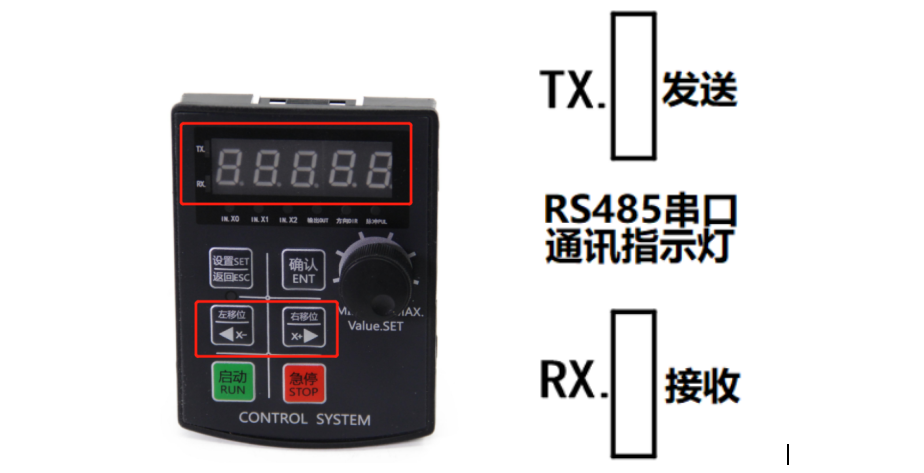

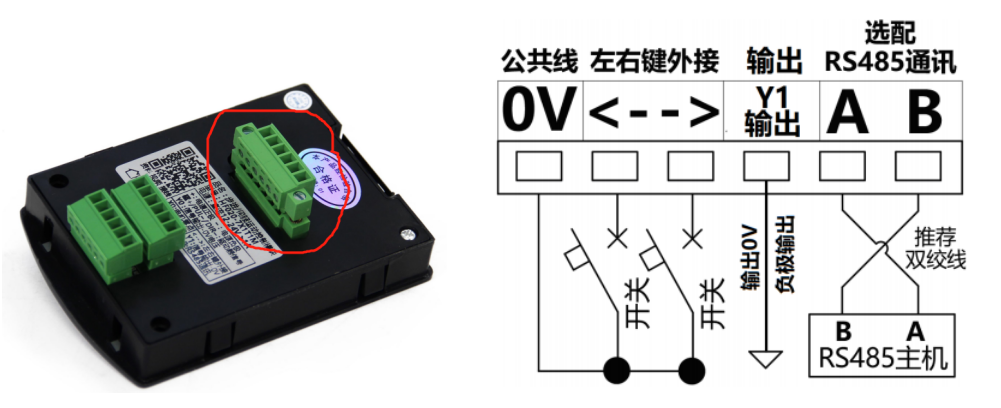

【通訊】【左右鍵】【Y1 輸出】接線方法



接線注意事項:

1:左右鍵外接:就是控制器面板上的【左移位】【右移位】外接。方法跟輸入口一樣

2:輸出Y1:用于工作狀態的指示信號輸出。具體動作看 P0 的詳細介紹。輸出電壓 0V

3RS485 通訊線盡量采用雙絞線。

4所有的信號線安裝盡量遠離強電設備

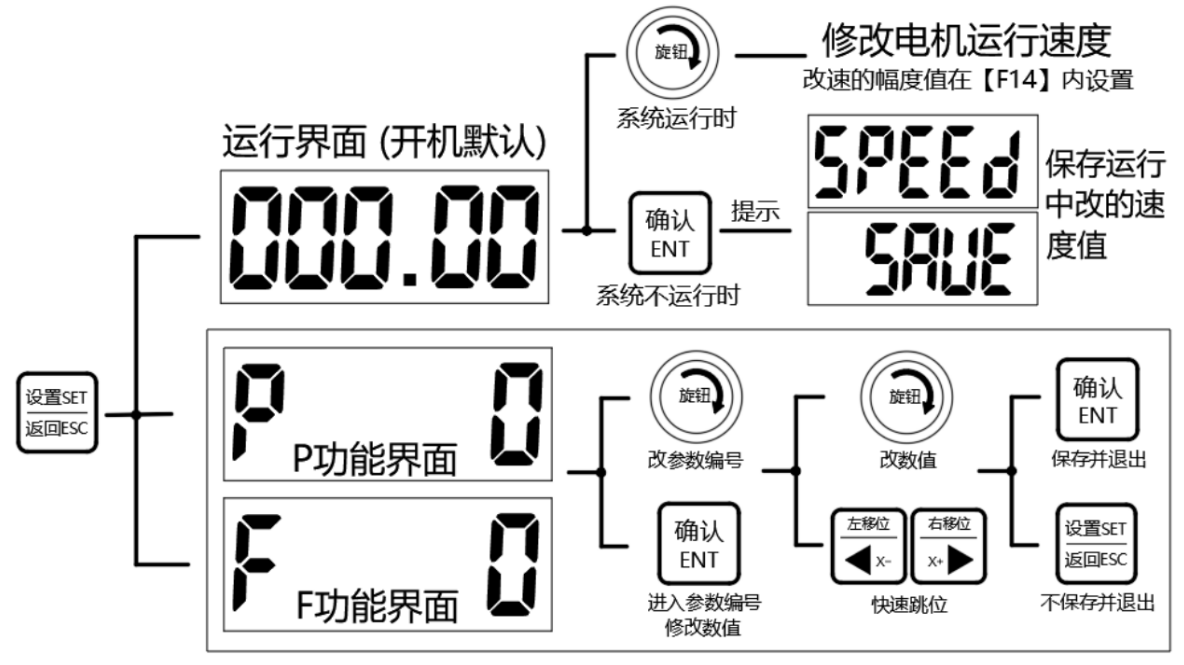

界面操作方法





參數修改方法

注:P組參數和F組參數修改方法相同

1連著按設置鍵進行功能界面的切換 選擇要設置的功能,比如修改P組參數

2確定好要設置功能界面后,旋轉旋鈕進行選項切換,比如修改PP2 正轉速度 旋鈕轉到2

3 確定好要修改的參數選項后,摁確認鍵確定。確定好數顯顯示2之后,按住確定鍵確定。

4 修改參數時,旋轉旋鈕進行修改數值,系統默認修改是數顯的最后一位,如果需要修改其他位的數顯,按左移或者右移修改需要修改參數位置,旋轉旋鈕進行修改。

5 參數修改好之后,按確認鍵保存并退出,如果不保存修改的參數,按設置鍵退出參數設置。

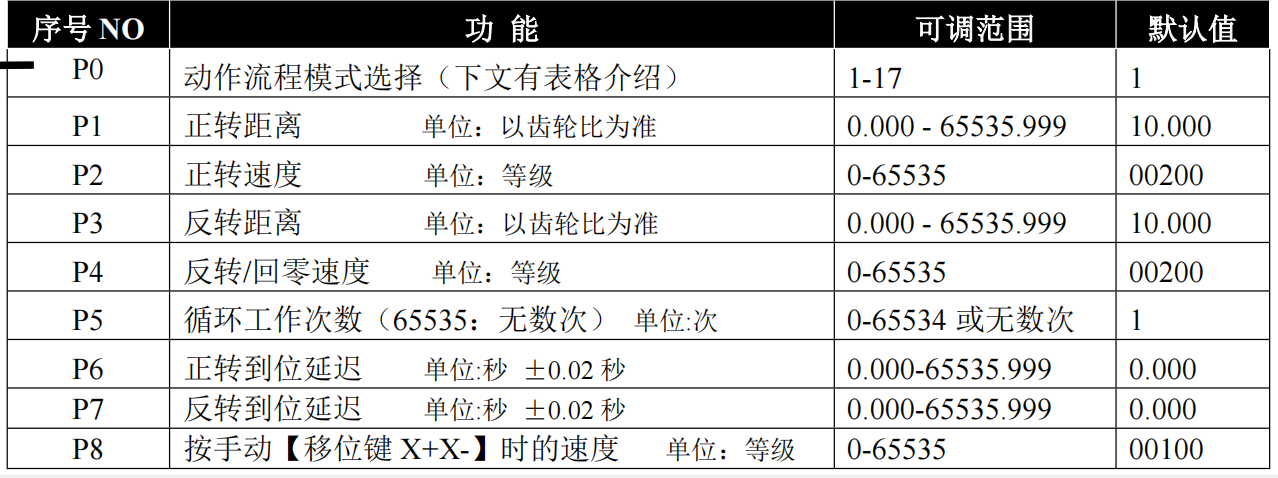

P組功能】(常用功能)

在實際工作中,需要經常修改的參數,都集中于此。

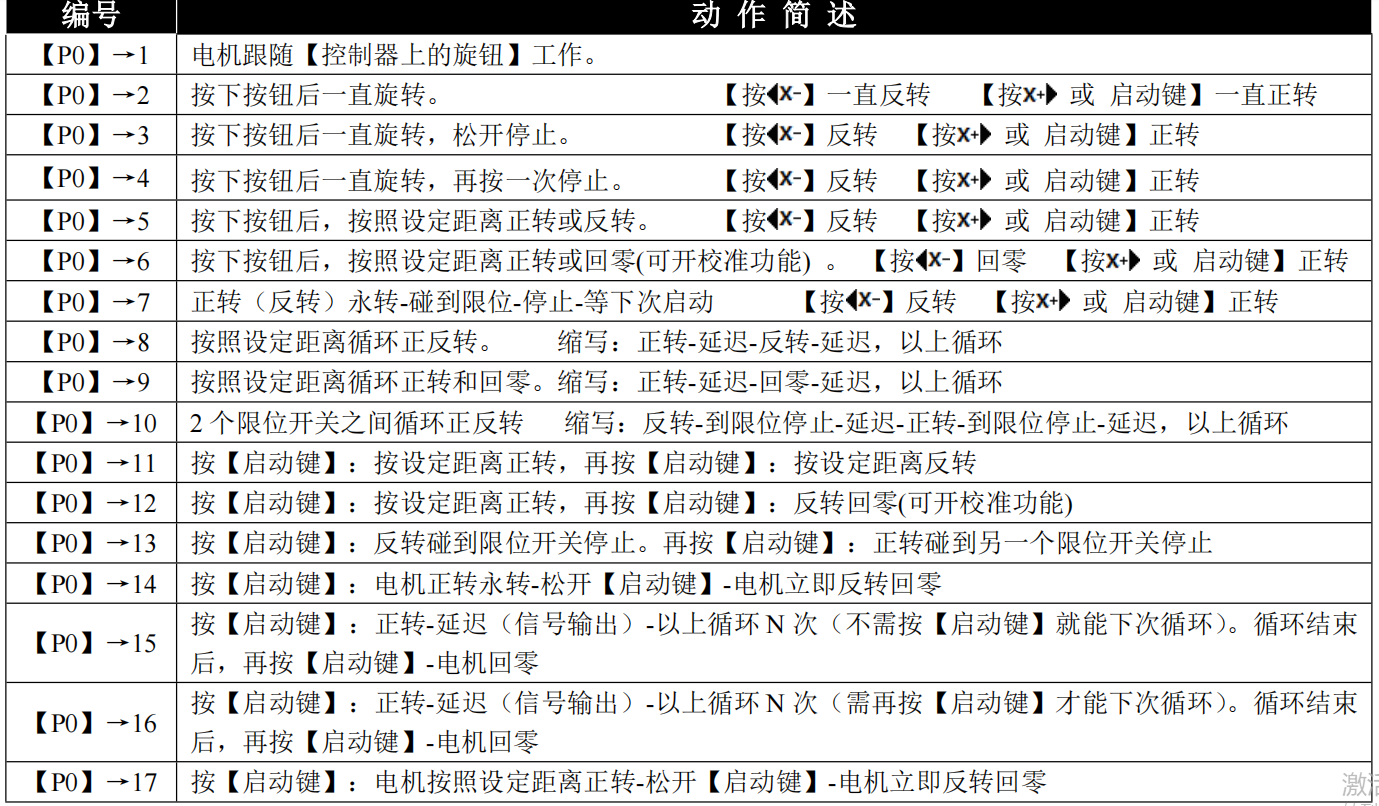

P0:動作流程模式選擇】所有動作流程一覽

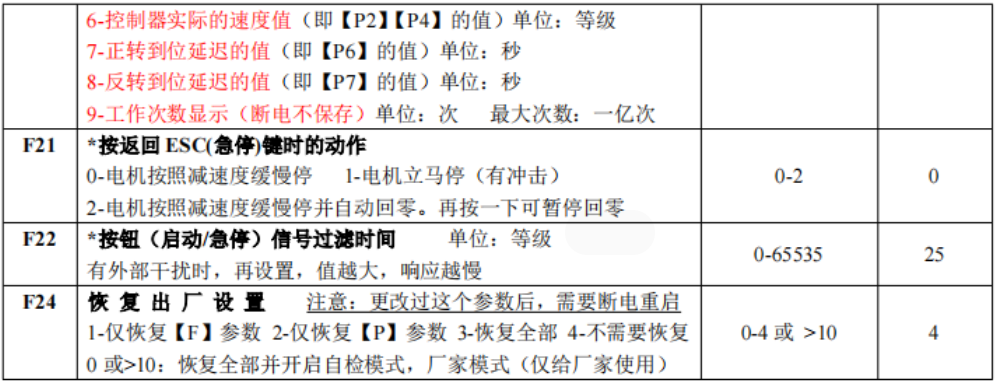

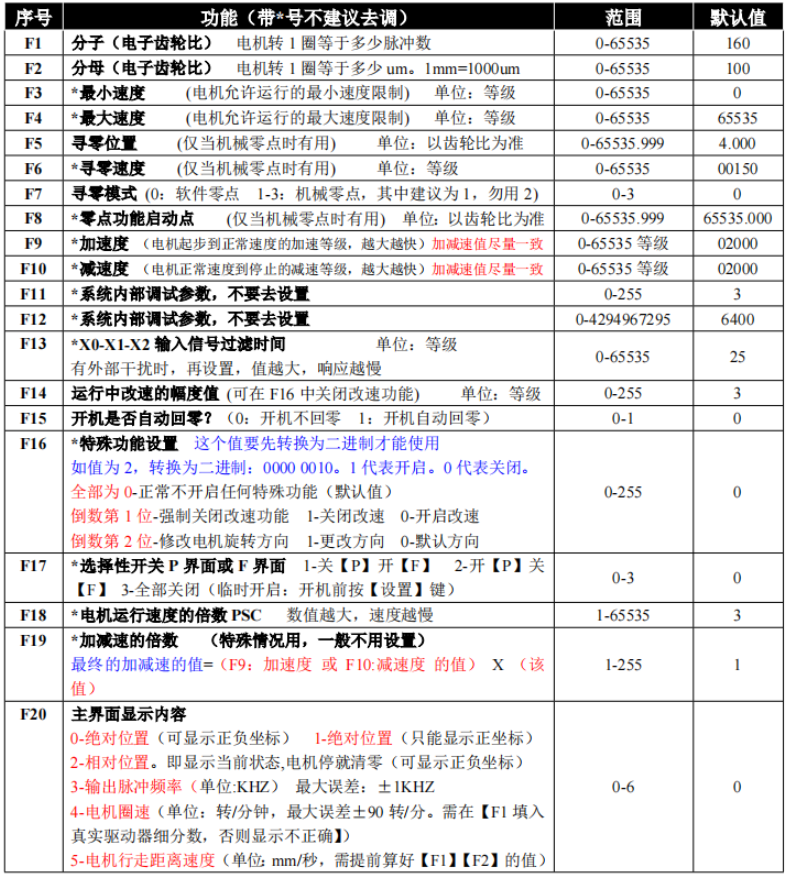

F組功能】

在實際工作中,不需要經常修改的參數(系統內部參數),都集中于此。
