CM35控制器的外接接近開關設置限位應用詳解 (LHC)
2022年5月25日

CM35控制器的外接接近開關設置限位應用詳解 (LHC)









在工作中,電機所帶動的工作臺,運行到****終點的時候?yàn)榱税踩,?jīng)常要用到限位來中止電機的繼續前行,用接近開關輸出信號給控制器,控制器通過IO設置來完成中止電機的繼續前行動作。

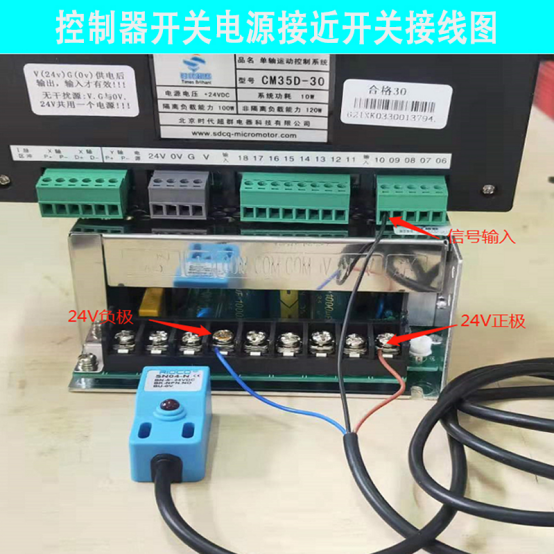

我們經常用到的三線NPN接近開關見下圖






接近開關有三根線,棕色 藍色 黑色,這三根線棕色接24V電源正極,藍色接24V電源負極,黑色接控制器的輸入口。


這個輸入口要在控制器參數設置里的IO控制參數中設置成需要的正負限位。

操作步驟如下:

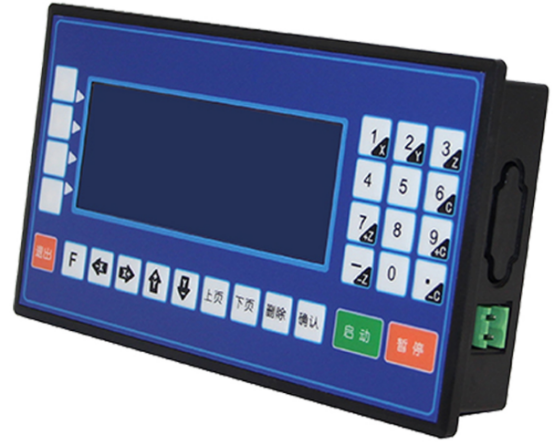

1  按參數設置,點擊用戶登錄,密碼123456 按確認保存,見到用戶登錄成功按返回鍵,退出到第一界面,按IO設置,進入后會看到:

X 正限  禁止  常開   口 0

X 負限  禁止  常開   口 0

我們通過上下左右箭頭移動,當光標落到 禁止 常開   0  這些可以修改的參數值上,禁止 常開 通過按確認鍵切換成 有效,常閉 。 口 就是輸入口的意思,口后面的0是接近開關接入的那個輸入口,移動光標到0上后,按數字鍵0 1 2 3 4 5 6 7 8 9 更改就行。一般NPN的接近開關我們?cè)谡?fù)限位的設置中都是選擇的常開。

舉例:限位開關兩個,分別接輸入1和輸入2,輸入1設置成正限位,輸入2 設置成負限位。保存后如下:

X 正限  有效  常開   口 1

X 負限  有效  常開   口 2
