CM40控制器的外接接近開關設置限位應用詳解 (LHC)

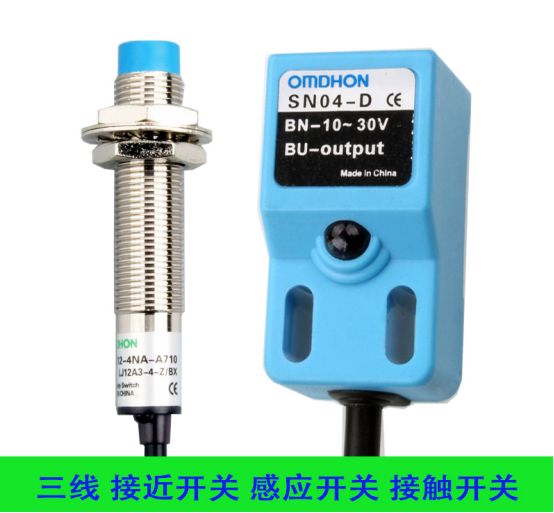

在工作中，電機所帶動的工作臺，運行到****終點的時候為了安全，經常要用到限位來中止電機的繼續前行，用接近開關輸出信號給控制器，控制器通過IO設置來完成中止電機的繼續前行動作。 我們經常用到的三線NPN接近開關見下圖

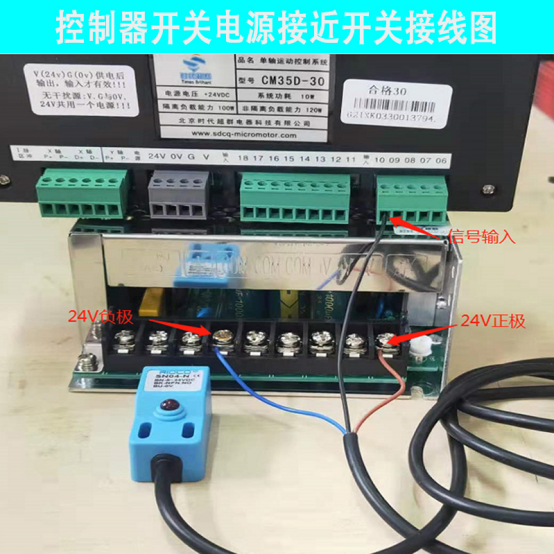

接近開關有三根線，棕色 藍色 黑色，這三根線棕色接24V電源正極，藍色接24V電源負極，黑色接控制器的輸入口。

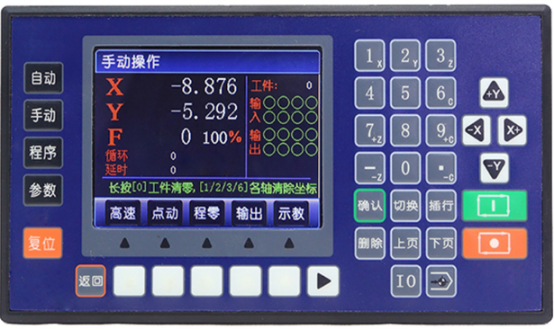

這個輸入口要在控制器參數設置里的IO控制參數中設置成需要的正負限位。 操作步驟如下： 1 按參數設置，點擊用戶登錄，密碼123456 按確認保存，見到用戶登錄成功按返回鍵，退出到第一界面，按IO設置，進入后會看到： X 正限 禁止 常開 口 0 X 負限 禁止 常開 口 0 我們通過上下左右箭頭移動，當光標落到 禁止 常開 0 這些可以修改的參數值上，禁止 常開 通過按確認鍵切換成 有效，常閉 。 口 就是輸入口的意思，口后面的0是接近開關接入的那個輸入口，移動光標到0上后，按數字鍵0 1 2 3 4 5 6 7 8 9 更改就行。一般NPN的接近開關我們在正負限位的設置中都是選擇的常開。 舉例：限位開關兩個，分別接輸入1和輸入2，輸入1設置成正限位，輸入2 設置成負限位。保存后如下： X 正限 有效 常開 口 1 X 負限 有效 常開 口 2 如果需要了解其他控制器的技術內容請聯系我17301218680微信電話同步。 如果需要購買此款控制器和其配套應用的：步進，伺服電機，驅動器，導軌滑臺，減速機，開關電源同步帶，機器人機械臂等等請進入我的淘寶店鋪：時代超群機電自動化配套，或者關注我的抖音dyztiv50eq8p 觀看更多視頻講解。
|
