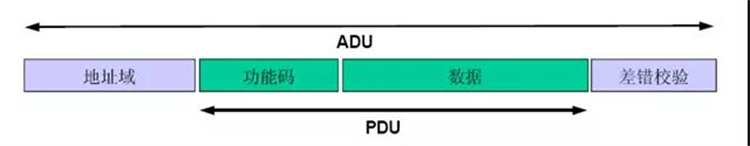

Modbus協議是一個master/slave架構的協議。有一個節點是master(主站)節點，其他使用Modbus協議參與通信的節點是slave(從站)節點。每一個slave設備都有一個****的地址。在串行網絡中，只有被指定為master的節點可以啟動一個命令(在以太網上，任何一個設備都能發送一個Modbus命令，但是通常也只有一個主節點設備啟動指令)。 一個ModBus命令包含了打算執行的設備的Modbus地址。所有設備都會收到命令，但只有指定位置的設備才會執行及回應指令(地址0例外，指定地址0的指令是廣播指令，所有收到指令的設備都會運行，不過不回應指令)。所有的Modbus命令包含了校驗碼，以確定到達的命令沒有被破壞�；镜�ModBus命令能指令一個RTU改變它的寄存器的某個值，控制或者讀取一個I/O端口，以及指揮設備回送一個或者多個其寄存器中的數據。  數據結構

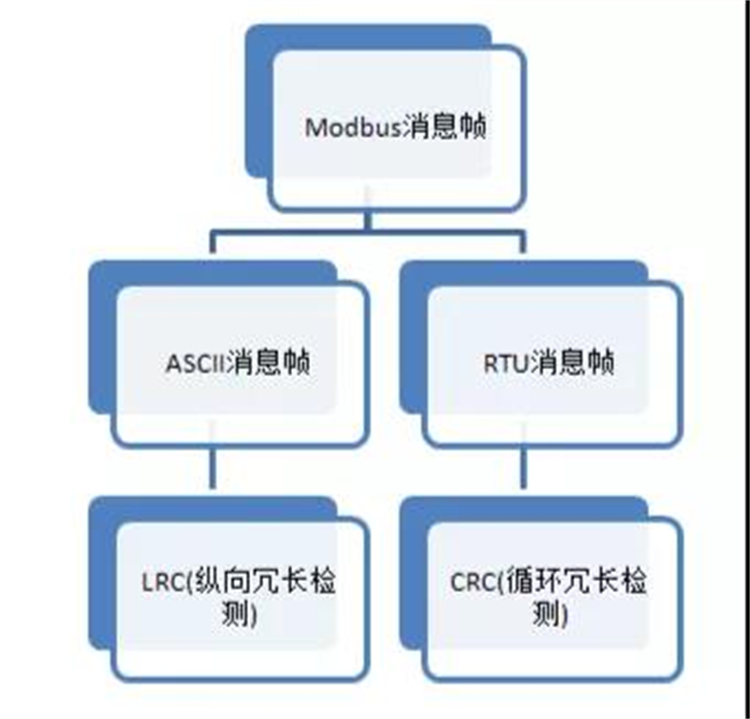

 通訊消息幀

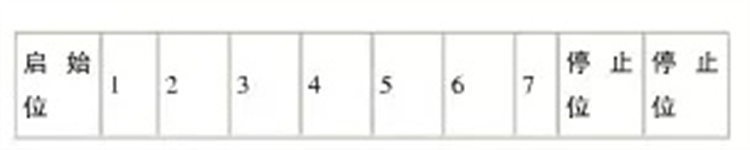

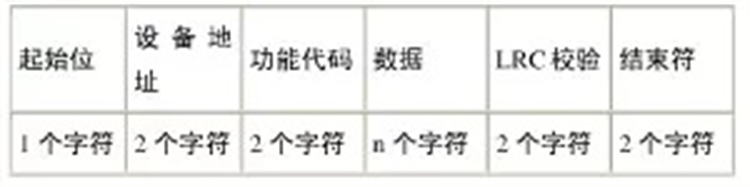

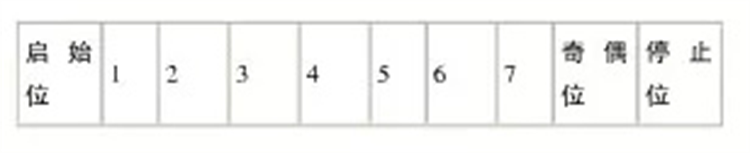

ASCII消息幀 (在消息中的每個8Bit 字節都作為兩個ASCII字符發送) 十六進制，ASCII字符0...9，A...F 消息中的每個ASCII字符都是一個十六進制字符組成 每個字節的位 1個起始位 n個數據位，最小的有效位先發送 1個奇偶校驗位，無校驗則無 1個停止位（有校驗時），2個Bit（無校驗時）
錯誤檢測域  LRC(縱向冗長檢測)
有奇偶校驗

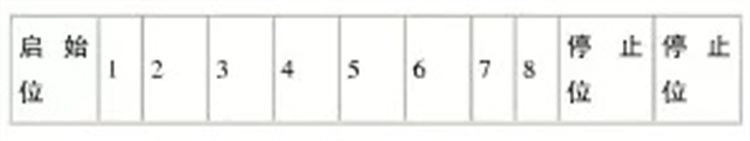

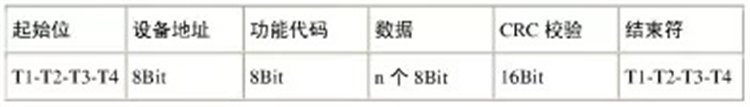

RTU消息幀 8位二進制，十六進制數0...9，A...F 消息中的每個8位域都是一個兩個十六進制字符組成 每個字節的位 1個起始位 8個數據位，最小的有效位先發送 1個奇偶校驗位，無校驗則無 1個停止位（有校驗時），2個Bit（無校驗時）
錯誤檢測域
 LRC(縱向冗長檢測)
 有奇偶校驗
 無奇偶校驗
ModBus協議中，CRC校驗碼計算方法為： 1、預置1個16位的寄存器為十六進制FFFF（即全為1）；稱此寄存器為CRC寄存器； 2、把第一個8位二進制數據（既通訊信息幀的第一個字節）與16位的CRC寄存器的低8位相異或，把結果放于CRC寄存器； 3、把CRC寄存器的內容右移一位（朝低位）用0填補****位，并檢查右移后的移出位；4、如果移出位為0：重復第3步（再次右移一位）； 如果移出位為1：CRC寄存器與多項式A001（1010 0000 0000 0001）進行異或； 5、重復步驟3和4，直到右移8次，這樣整個8Bit數據全部進行了處理； 6、重復步驟2到步驟5，進行通訊消息幀下一個字節的處理； 7、將該通訊消息幀所有字節按上述步驟計算完成后，得到的16位CRC寄存器的高、低字節進行交換； 8、最后得到的CRC寄存器內容即為：CRC碼Modbus的使用限制 ● Modbus是在1970年為可編程邏輯控制器通信開發的，這些有限的數據類型在那個時代是可以被PLC理解的，大型二進制對象數據是不支持的； ● 對節點而言，沒有一個標準的方法找到數據對象的描述信息，舉個例子：確定一個寄存器的數據是否表示一個介于30-175度之間的溫度； ● 由于Modbus是一個主/從協議，沒有辦法要求設備"報告異常"(構建在以太網的TCP/IP協議之上，被稱為open-mbus除外)- 主站節點必須循環的詢問每個節點設備，并查找數據中的變化。在帶寬可能比較寶貴的應用中，這種方式在應用中消耗帶寬和網絡時間，例如在低速率的無線鏈路上； ● Modbus在一個數據鏈路上只能處理247個地址，這種情況限制了可以連接到主控站點的設備數量(再一次指出以太網TCP/IP除外)； ● Modbus傳輸在遠端通訊設備之間緩沖數據的方式進行，有對通信一定是連續的限制，避免了傳輸中的緩沖區漏洞的問題； ●Modbus協議自身提供針對未經授權的命令或截取數據沒有安全性。
|
