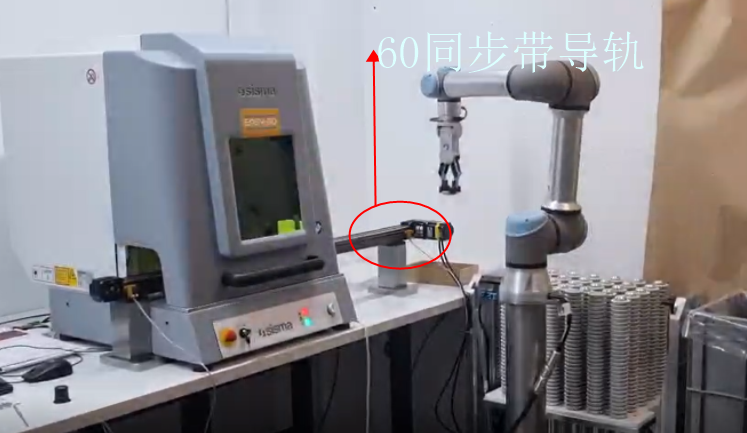

上圖是國外客戶訂購第一套傳動系統，應用在激光雕刻刻度圓盤上，采用的事DS60M125C系列同步帶導軌，此款導軌有效行程可做到50mm-3000mm，水平載重20kg.同步帶采用高剛度鋁合金做機體；運行速度快，****可到15米/秒；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。可配86步進電機。

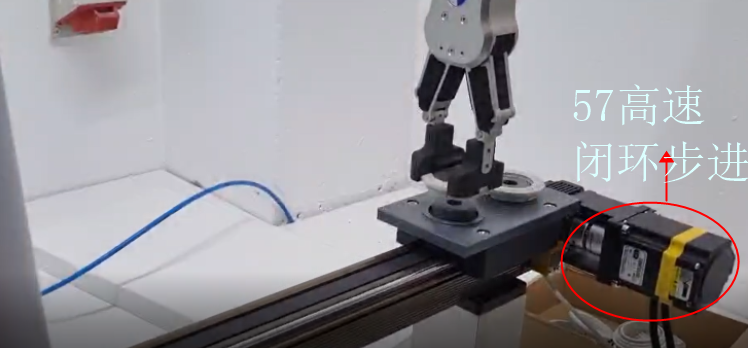

客戶的負載很輕，但是要求的速度比較高，所以選擇了57高速閉環步進電機57EBP75ALC-TFC，電機輸出靜扭矩1.5NM，電流4A。配套1000線編碼器，高速響應好，力矩大.配套驅動器HBS57A全新32位DSP數字式57閉環步進電機驅動器，雕刻機、數控設備可用。PWM電流控制，噪音極低，高速力矩比普通驅動器大40%。電壓：DC16-70V（帶57電機建議DC24V）細分：256細分。
導軌定位精準，速度高，效率塊 閉環電機搭配同步帶導軌具有以下特點 1：低發熱（靜止時，電流幾乎為零，無發熱） 2：運行平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應快（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
成品效果非常好。 系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
