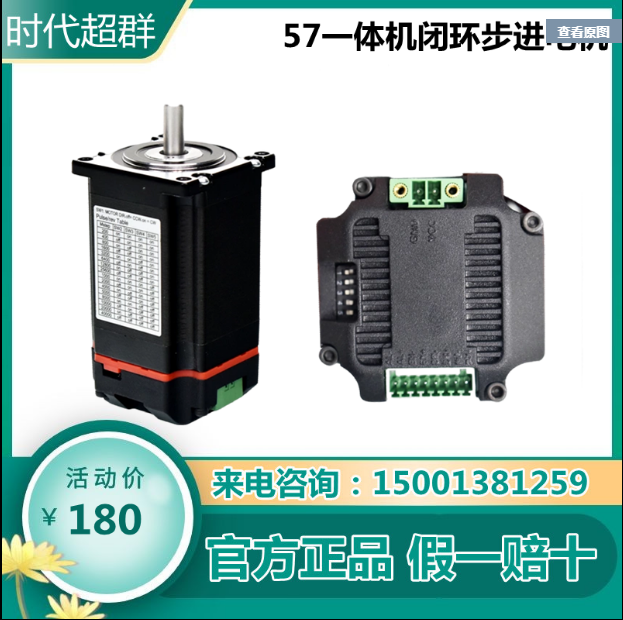

JDS57為高性能數字式集成驅動- -體的兩相混合式閉環電機，系統結構簡單，集成度高。該系列集成式閉環步進電機采用了****32位電機控制專用DSP芯片，并運用先進的數字濾波控制技術、諧振振動抑制技術和精密電流控制技術，使兩相混合式步進電機實現精準平穩運行。該系列集成式閉環步進電機具有大力矩輸出、低噪音低振動、低發熱的特點，特別適合于電子加工設備、激光加工、醫療和小型數控設備。

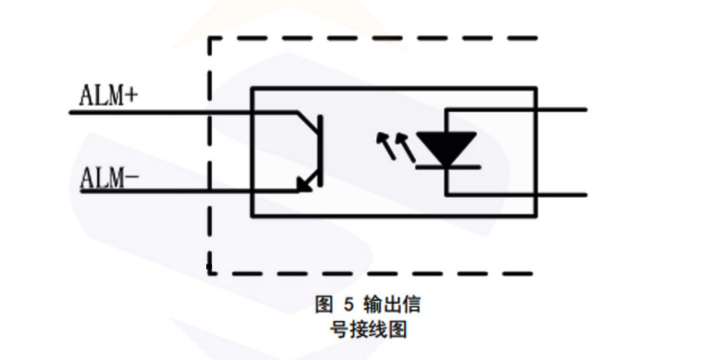

1) t1: ENA (使能信號)應提前DIR至少5 μ s確定為高。一般情況下建議ENA+和ENA-懸空即可。 2) t2: DIR至少提前PUL下降沿5 μ s確定其狀態高或低 3) t3:脈沖寬度至少不小于2.5 μs。 4) t4:低電平寬度不小于2.5μs。1412432輸出信號接線信號輸出接線，如報警信號輸出ALM，光電隔離OC輸出，****承受電壓30VDC，****飽和電流50mA。

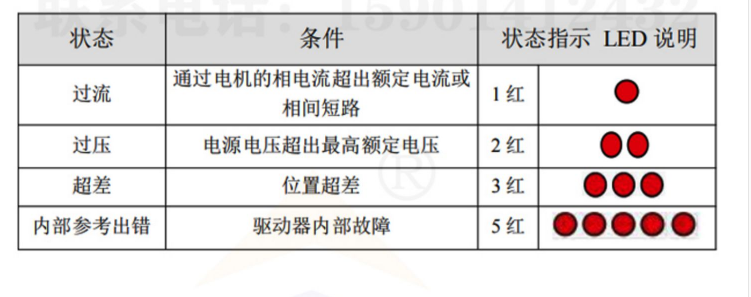

狀態指示LED 綠色LED為電源指示燈，當驅動器接通電源時，該LED常亮;當驅動器切斷電源時，該LED熄滅。紅色L ED為故障指示燈，當驅動器出現故障時，驅動器將停機，并提示相應故障代碼。用戶需斷電，并重新上電時，故障才可以清除。狀態指示LED代表不同的運行以及故障信息，具體關系如下表所示:
|
