CS10-3ZX控制器輸入電壓改成12V供電電路板改線方法（LHC）

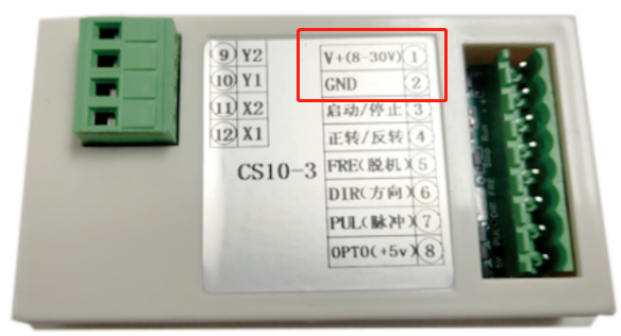

CS10-3的版本升級后，由原來的供電電壓8-30V 提升到了12-50V ，這樣客戶收到后，電壓12V或者低于12V的時候，控制器無法工作，電壓調整到15V后才能工作，我們針對這樣的情況將電路板進行一下改裝，滿足電壓在12V的情況下可以使用，方法介紹如下：

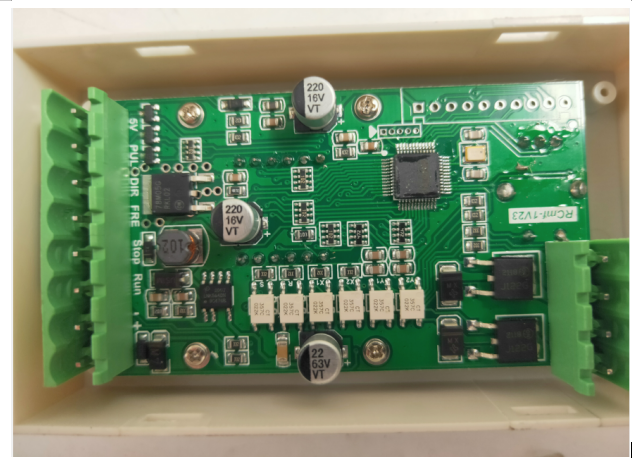

拆開后蓋，打開后蓋看到電路板

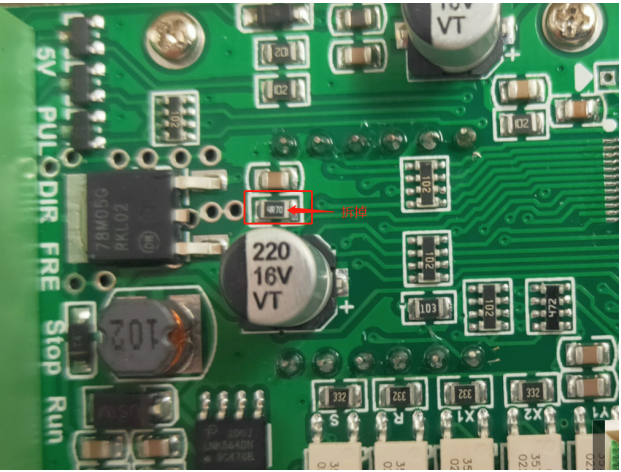

將4R70電阻拆掉，見下圖

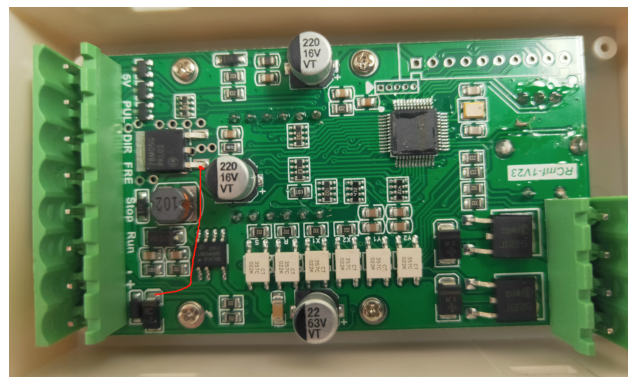

然后用一根小于0.3平方的導線將78M050RKL02的左端引腳和M7 二極管的引腳連接起來見下圖：
這樣電壓12V的時候就能用了。 需要細致了解其他功能的使用設置情況，請聯系我1730 121 8680微信電話同步，或者關注我的抖音視頻，抖音號dyztiv50eq8p，里面有關于這款控制器的技術視頻指導，需要這個控制器請搜索我的淘寶店鋪：時代超群機電自動化配套。需要自動化配套的電機，驅動器，機械臂，控制器，導軌，滑臺，減速機等等請關注我的淘寶店鋪 時代超群機電自動化配套歡迎新老客戶光臨
|
