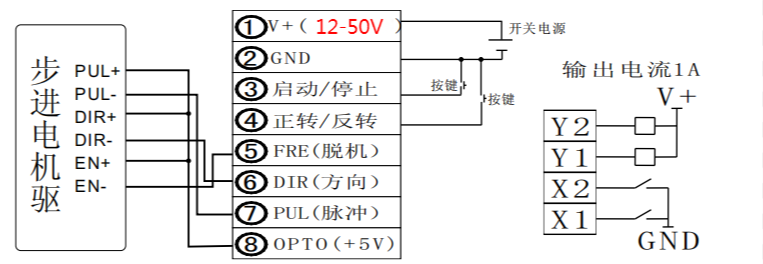

CS10-3ZX脈沖發生器是在CS10-3基礎上升級版，供電電壓12-50VDC,可以控制步進電機、伺服電機，電機轉速4000轉/分鐘，無極可調，外接啟停，方向可以實現外部控制，具有調速，往返，定時，定長等功能，四位數顯，運行狀態或停止?fàn)顟B(tài)顯示當前轉速值，單位為轉/分鐘。設置狀態顯示設置的狀態或參數值。對于使用低壓伺服電機用戶來說，可以直接連接在同一個48V電源上，不需要單獨給控制器接電源，節省了部分使用空間。 控制器接線圖
參數設置方法

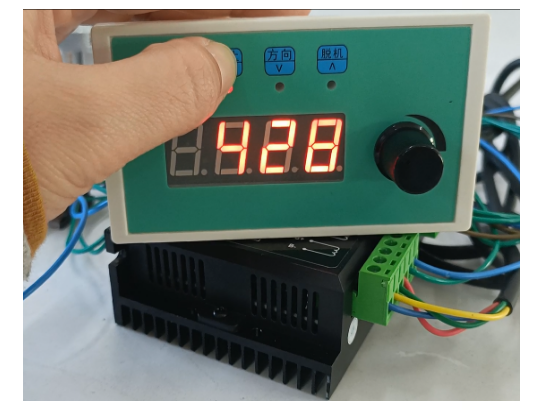

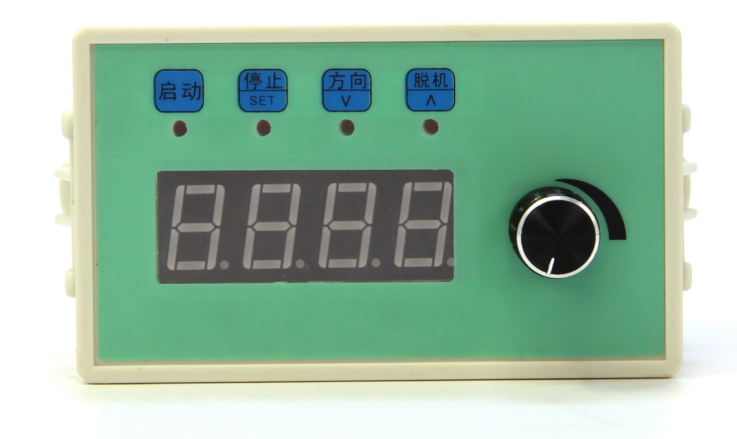

電機在停止?fàn)顟B(tài) 長按停止/SET鍵，進入設置參數模式,按方向/ν進行參數模式切換，可以對電機的加速度（ACC）、細分（tAb）、運行模式、控制模式（ModE）、****轉速（HSP）等進行設置，確定要設置的參數（ACC/tAb/run/in_S/ModE/HSP,按方向/ν 進行參數設置模式切換）, 按 停止/SET 確定 ，按方向/ν、脫機/∧鍵增減值，數值確定好按停止/SET 鍵確定，再按脫機/∧鍵退出設置，自動回到顯示轉速的狀態； 詳細參數設置方法可參考http://m.wlywrsj.cn/news2.asp?id=17755
|
