信號輸出

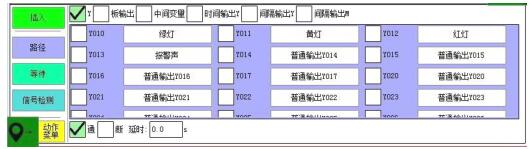

單擊 按鈕進入如下界面：
輸出信號插入方法：選擇輸出點類型（□Y/□板輸出/□中間變量/□時間輸出 Y/□間隔輸出 Y/□間隔輸出 M）→
選擇輸出點的通斷（□通/□斷）→設置延時時間→點擊【保存】按鈕→在教導頁面選擇需要插入的位置的下一步
單擊【插入】即可。
注：點擊某個輸出按鈕變綠即該輸出點輸出信號。

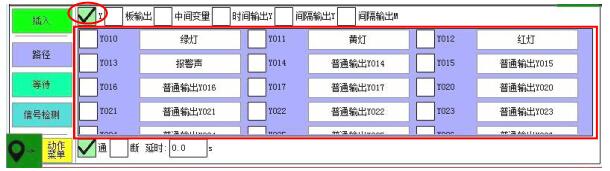

Y：等待延時之后 Y 才通或斷。

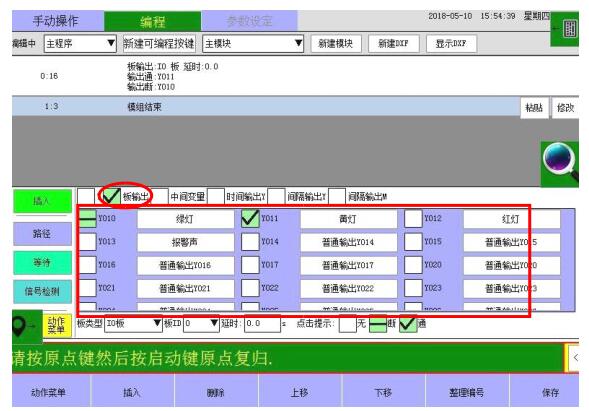

板輸出：通過選擇板類型為 IO 板或 M 板，板 ID 為多少代表第幾塊 IO 板或板上的點等待延時后進行輸出，教導如
下圖：

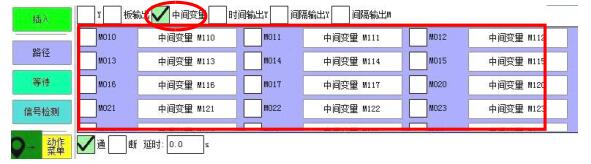

中間變量：可更改的一個變量值。  中間變量使用范例：在主程序中教導 M027（報警狀態）這個中間變量輸出，在子程序中等待 M027（報警狀
態）這個中間變量。

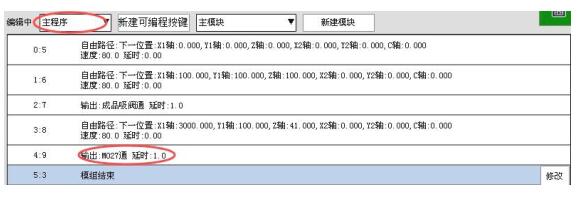

主程序的教導：

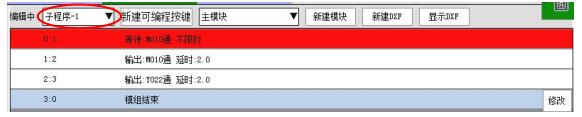

子程序的教導：

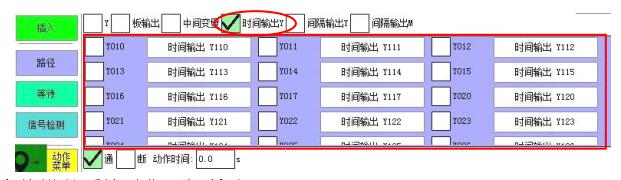

時間輸出 Y：當程序執行到這一步先會讓 Y 輸出通然后按照設定時間讓其自動斷開，在等待的同時會執行下一動
作。

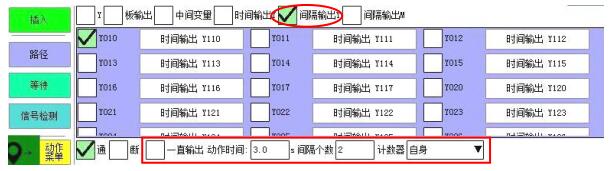

間隔輸出 Y：間隔所設定的模數后按動作時間輸出 Y。

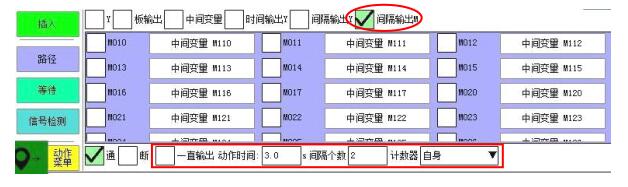

間隔輸出 M：間隔所設定的模數后按動作時間輸出 M。
|
