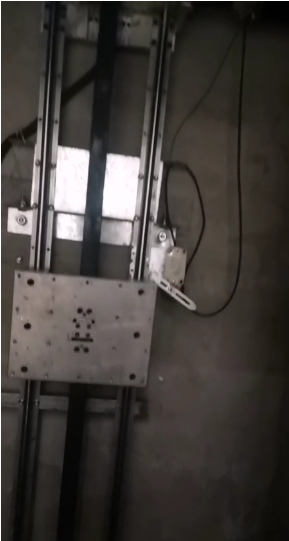

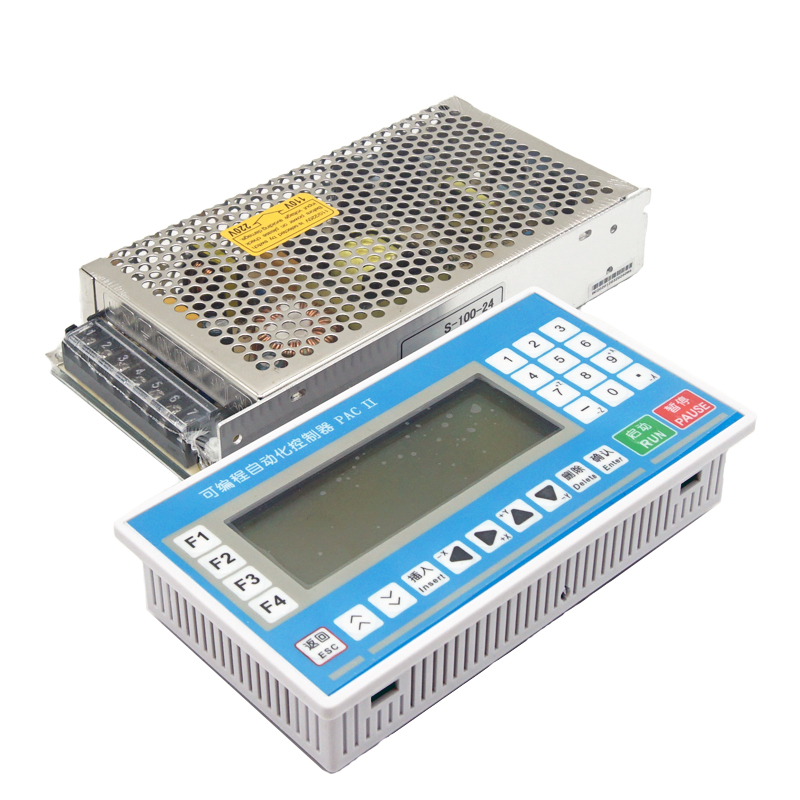

大家好，這期給大家講解一個36控制器的編程案例。有個客戶朋友的動作是這樣的，有一條導軌，原點處有一個零點開關，終點處有一個限位開關，程序啟動之后先找原點，按下正轉按鈕從原點出發，跑到終點限位處停，之后按反轉按鈕開始反轉，走到原點停。
這個動作我們怎么編程呢，可以看到整個動作有4個輸入信號，兩個限位兩個按鈕。 我們定義：正傳按鈕：1 原點限位（零點開關）：2 反轉按鈕：3 終點限位：4 首先我們要在IO里面定義一下X軸零點：有效 常開 輸入口：2 1、機械尋零 A1 選定軸：X 方向：負 （第一步先找零點，從零點出發） 2、判斷跳轉 A2 輸入口：1 條件：斷 目的標號：2 （判斷正傳信號，通了執行下一步，斷就一直判斷自己） 3、連續脈沖 A3 X：500 輸入口：4 停止條件：通 （相當于速度模式，讓電機以500速度一直走，直到碰到終點限位停） 4、判斷跳轉 A4 輸入口：3 條件：斷 目的標號：4（ 判斷反傳信號，通了執行下一步，斷就一直判斷自己） 5、連續脈沖 A5 X：-500 輸入口：2 停止條件：通 （相當于速度模式，讓電機以500速度一直反轉，直到碰到原點限位停） 6、結束 A6 這就是這個動作的程序演示，每一步的意義都寫在了后面，大家能看懂嗎？
