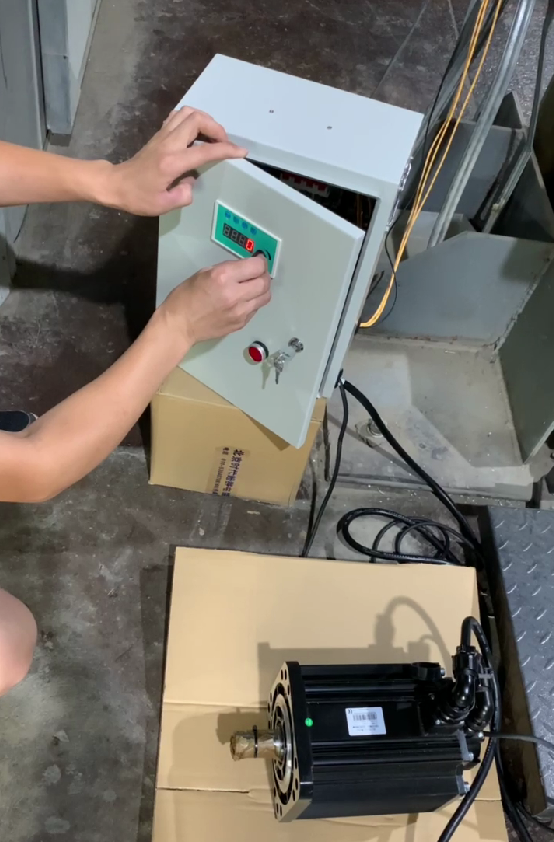

上圖為時代好群客戶訂購的一套5.5KW伺服單軸控制箱，可以實現點位器0-1500轉調速，按鈕控制正反轉，按鈕控電機啟停的功能。供電三項四線的 380就可以，4P空開，內部結構如圖
24V-60W開關電源一個，給控制齊供電，伺服驅動一臺。交流接觸器一個，開關兩個，一個啟動，一個停止。
時代代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-3000轉每分鐘,方波，電位器無極可調。還可以外接啟停、方向可以實現外部控制,具有調速、定長功能，能夠顯示實時轉速 首先我們要了解伺服驅動默認電子齒輪為1:1的情況下（也就是10000:10000），他的意思就是驅動器接收10000個脈沖電機才會轉一圈。 其次，要了解CS10-3控制的****脈沖頻率為30KHZ，所以如果驅動的單圈脈沖數太大的話，控制器可控制的轉速范圍是有限的。 所以我們必須伺服轉單圈所需要的脈沖數值降低才行。 如果您是3000轉的伺服，我們建議把伺服的電子齒輪比改成50:1,也就是10000:200（多少個脈 另外CS10-3控制要想顯示的是真實轉速，必須調控制器里邊一個TAB的參數（細分），這個數值更改為設定的多少脈沖轉一圈/200所得數值 比如伺服驅動設置為兩百個脈沖轉一圈，那么調試方法如下： 200/200（固定值）=1細分�？刂破饕腼@示實時轉速，那么必須把細分TAb設置為1. 如何是1000個脈沖轉一圈，TAB設置為5即可
上圖為時代超群2010年新推出180ST系列高性能交流伺服電機驅動套裝。180法蘭大小伺服電機包含，220V規格：2.7KW，3KW,4.5KW,2.9KW，380V規格：4.3KW，3.7KW,5.5KW,7.5KW，電機采用日本內密控編碼器，增量式編碼器，可定做絕/對值式編碼器，出力大，響應快，速度高，轉動平滑，力矩穩定。 220V規格

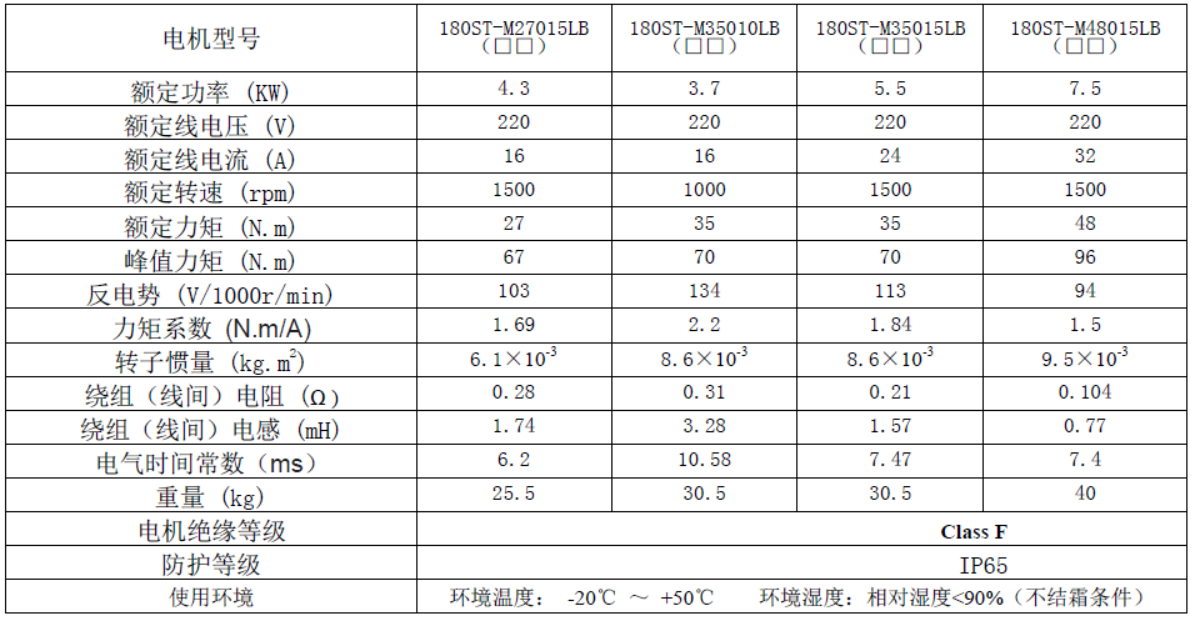

380V規格
