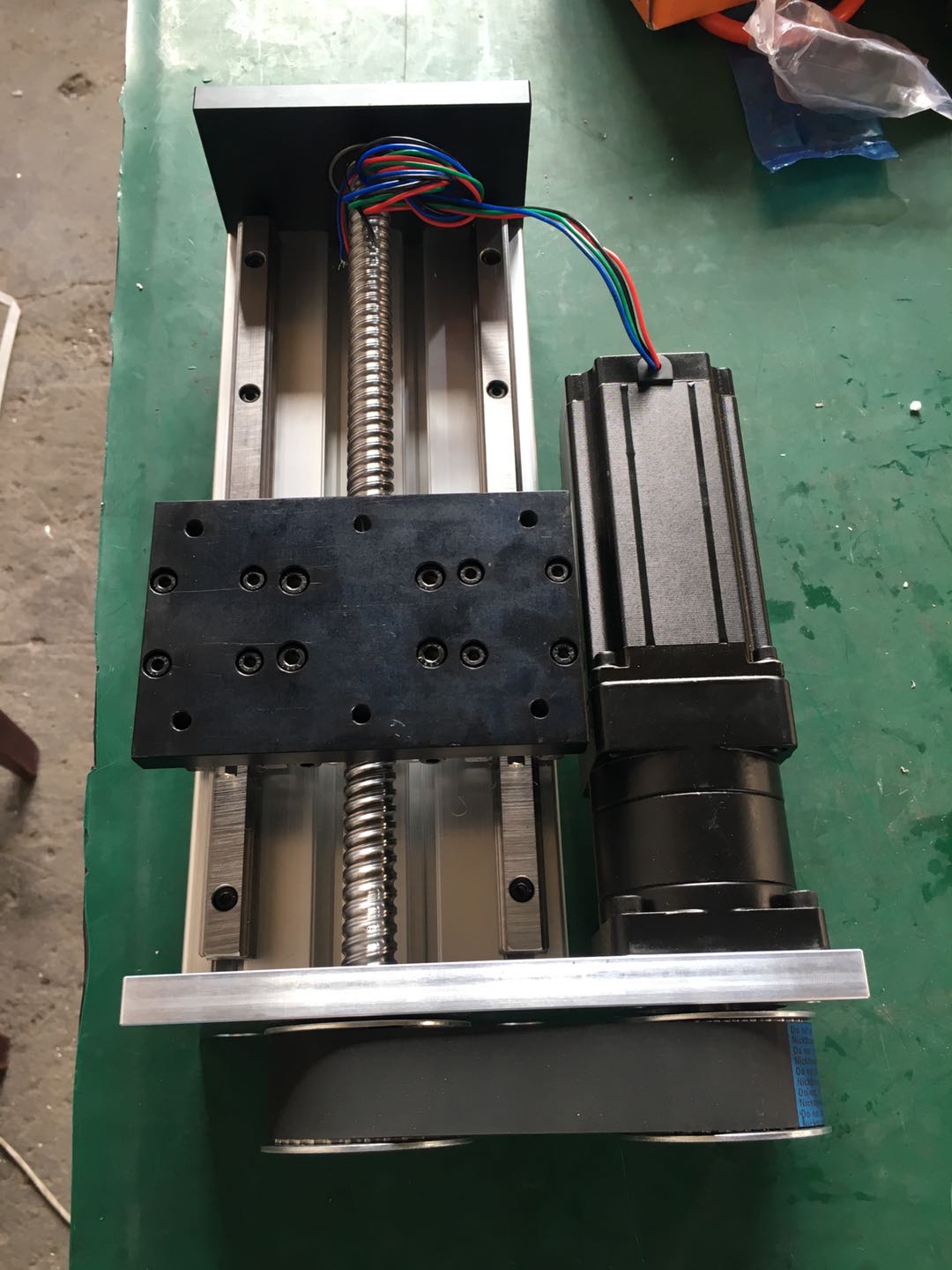

上圖客戶定做的HBX150型直線導軌，因?yàn)榭蛻艨臻g限制，電機不能直接安裝，所以希望和導軌平行安裝，利用同步輪轉接，側裝以后受提及限制，采用57電機增加減速機的方式。來達到大扭矩輸出。如上圖效果。
HBX系列雙線型重型滑臺導軌滑塊為150mm*80mm含四個導軌滑塊，客戶定制導軌為HBX2505-200，導軌絲桿直徑25MM,導程5MM，有效行程200MM,水平****載重150KG，垂直載重80KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，2510，可配86/110/130系列步進電機。
為了節省空間，客戶用57的電機加減速機來實現拖動100kg負載移動的效果

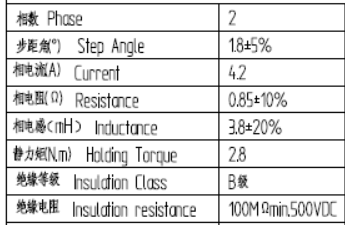

57HBP112AL4-TFA，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.8° 扭矩2.8N.m，電流4.2A，機身高112MM，軸徑Φ8MM，銑扁，出軸長22mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。 產品參數表如下

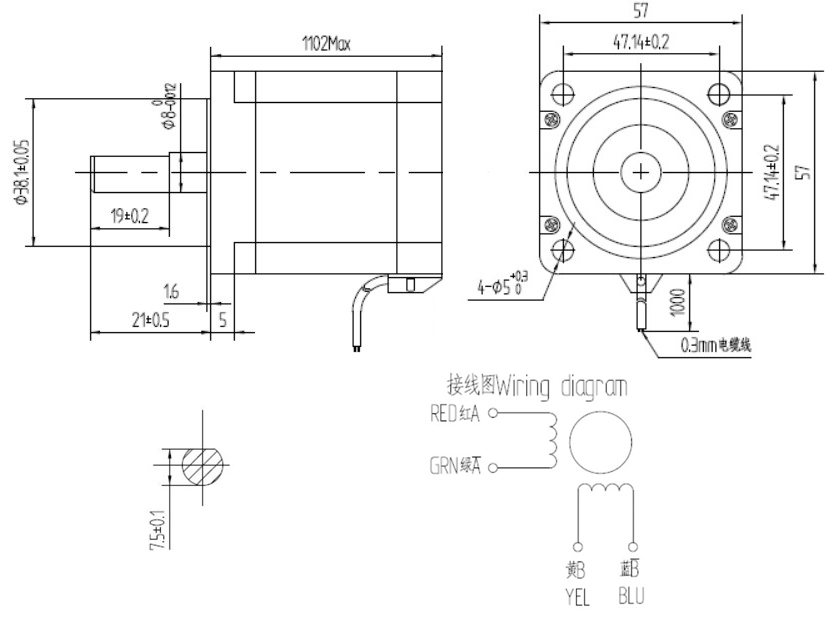

產品尺寸圖如下

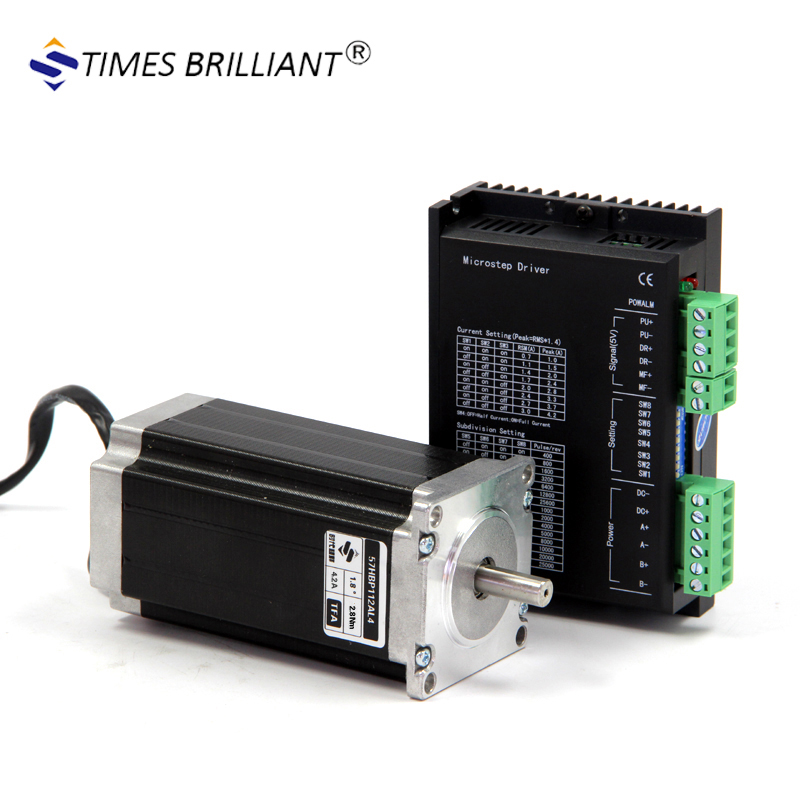

配套驅動ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4
電機搭配減速機的輸出扭矩計算公式 輸出扭矩=電機扭矩*減速比*效率＞所實際需要的扭矩≤減速機能承受的額定扭矩 注意：好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區。減速器有自身承受的額定輸出轉矩和****輸出轉矩。
