精密行星減速器與電機的正確安裝、使用和維護，對保證減速機正常運行的至關重要。因此，請您務必認真閱讀下面的安裝使用相關事項，并嚴格執行。

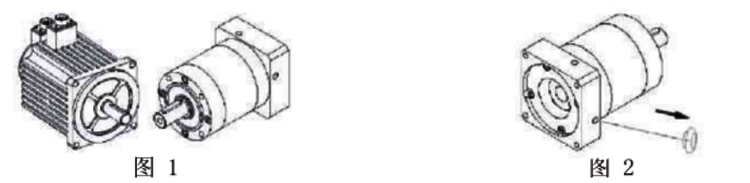

1.與原動機的連接: 第一步：安裝前確認電機和減速機是否完好無損，并且嚴格檢查電機與減速機相連接的各部位尺寸是否匹配，主要指電機的凸臺尺寸與減速機凹槽等尺寸及配合公差(圖1)。 第二步：取下減速機法蘭外側工藝孔上的防塵蓋，調整減速機輸入軸彈性?shī)A緊裝置使其緊固螺栓與工藝孔對齊，插入內六角扳手(圖2)。此步驟適合筒夾式鎖緊機構聯接。

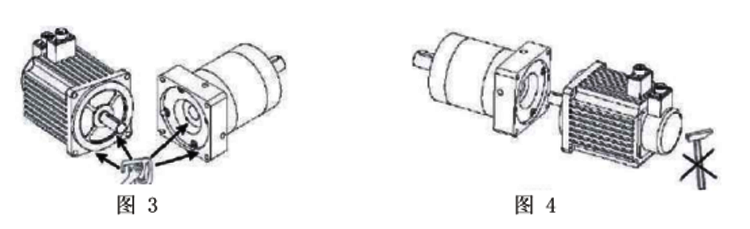

第三步：取走電機軸鍵( PX142以上減速機為帶鍵聯接)，將電機輸出軸、定位凸臺及減速機連接部位的防銹油用汽油或鋅鈉水擦拭凈( 圖3),其目的是保證連接的緊密性及運轉的靈活性，并且防止不必要的磨損，將電機與減速機自然連接。連接時必須保證減速機輸出軸與電機輸入軸同軸度一致，且二者外側法蘭平行，如果軸度不一致，會導致電機軸折斷或減速機齒輪磨損。另外，在安裝時，嚴禁用鐵錘等擊打，防止軸向力或徑向力過大損壞軸承或齒輪(圖4)。

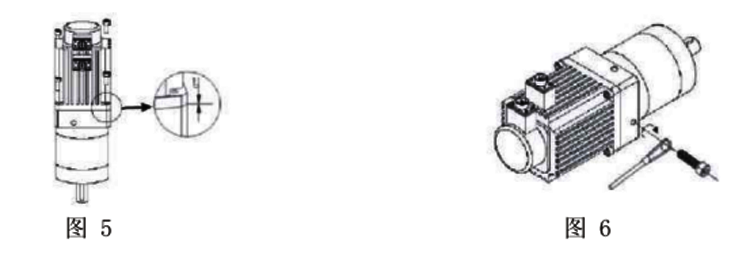

第四步：在電機與減速機連接前，請先將電機軸鍵槽與緊固螺栓垂直。為保證受力均勻，請先將任意對角位置的安裝螺栓旋上，但不要旋緊，再旋上另外兩個對角位置的安裝螺栓最后逐個旋緊四個安裝螺栓(圖5)。最后，旋緊緊固螺栓。所有緊固螺栓均需用力矩扳手按標明的固定扭力矩?cái)?shù)據進行固定和檢查(圖6)。
精密減速搭配交流伺服電機套裝，穩定，大扭矩！
|
