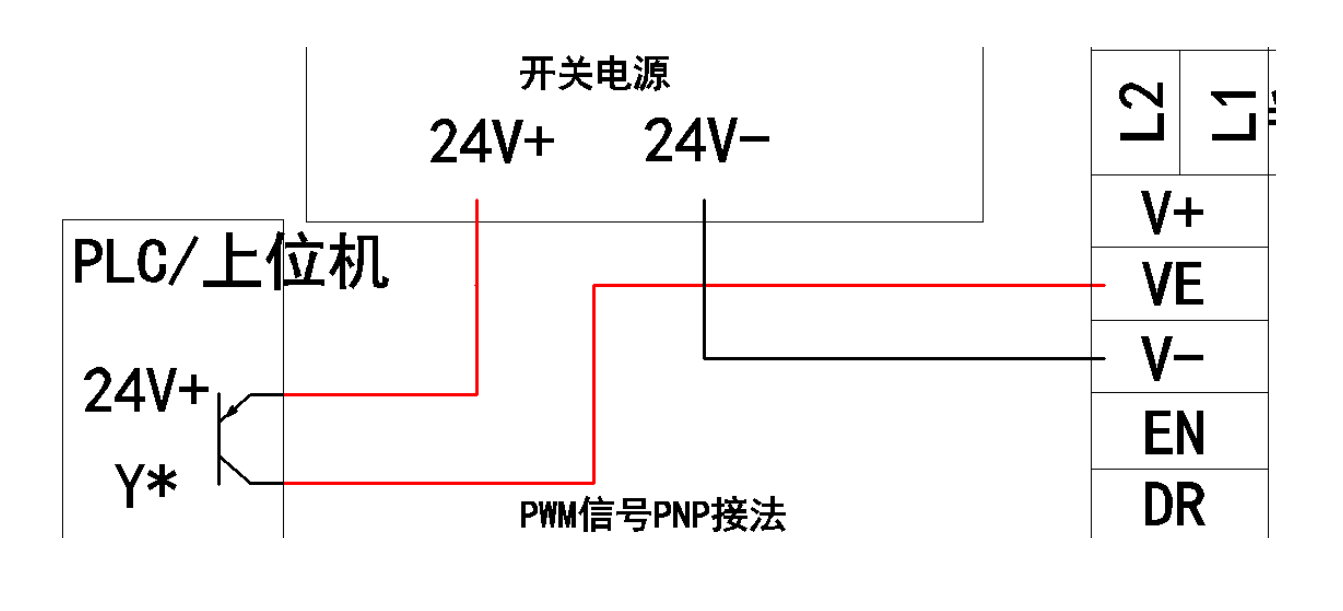

ZM-6618高集成度高可靠性無刷直流(BLDC)電機控制器, 三相全橋，PWM 方波驅動控制,過流保護措施，過載時立即關斷輸出及時保護電機,純硬件設計，高速度，高抗干擾能力,寬幅電壓兼容 DC12-60V,低發熱，大功率 這款驅動器支持PWM占空比調速，外接PWM信號調速， V- 為參考地， Ve 接PWM信號，PWM電壓幅 值為5V，頻率為1-10KHz， 接線示意及占空比 - 輸出對應圖如下： 那么PWM輸出是高電平的情況下也就是PNP信號

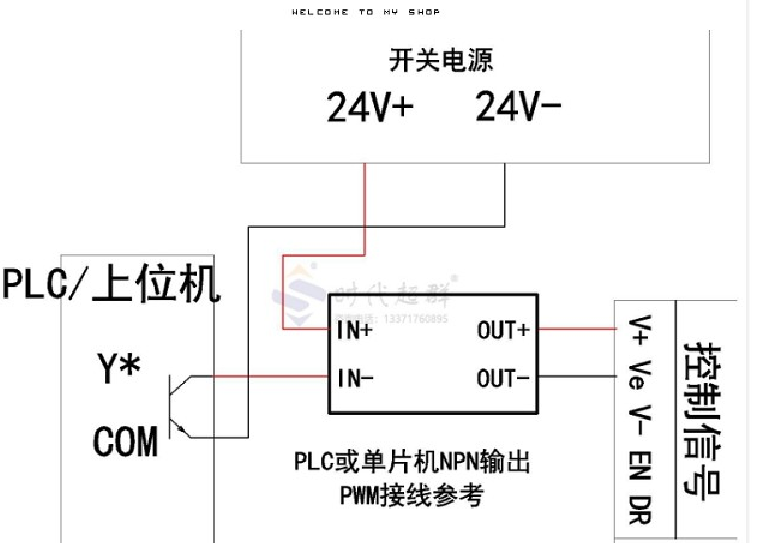

那么PWM輸出是低電平的情況下也就是NPN信號

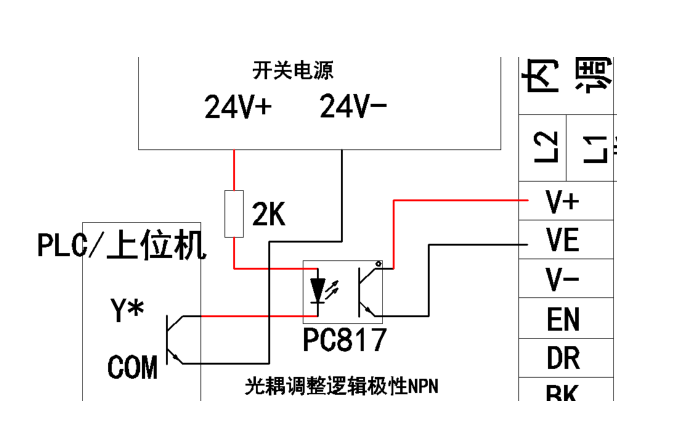

這個光耦接法如下

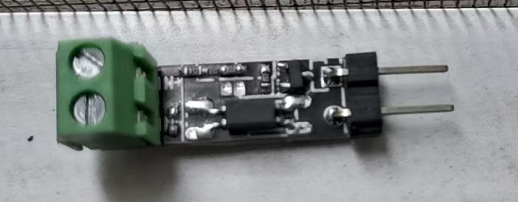

實物圖：
上圖為接線應用功能圖 此款驅動器具有以下功能： 欠電壓( ≤ 15V )、過壓 60V 堵轉 3 秒自動關斷輸出 霍爾錯誤保護 輸出 18A，過流關斷輸出 支持內置電位器、外接電位器、模擬電壓和 PWM 調速 帶有使能、平滑切換方向、報警輸出、速度反饋功能， 靈活配合常開、常閉控制系統 具有緩啟動功能，避免電流過沖，有效保護電機 緩啟動時間多檔定制（0S、1S、3S、10S）默認 1S 聯系方式：QQ:467102884 電話：13811070445（劉女士） 淘寶店鋪：
