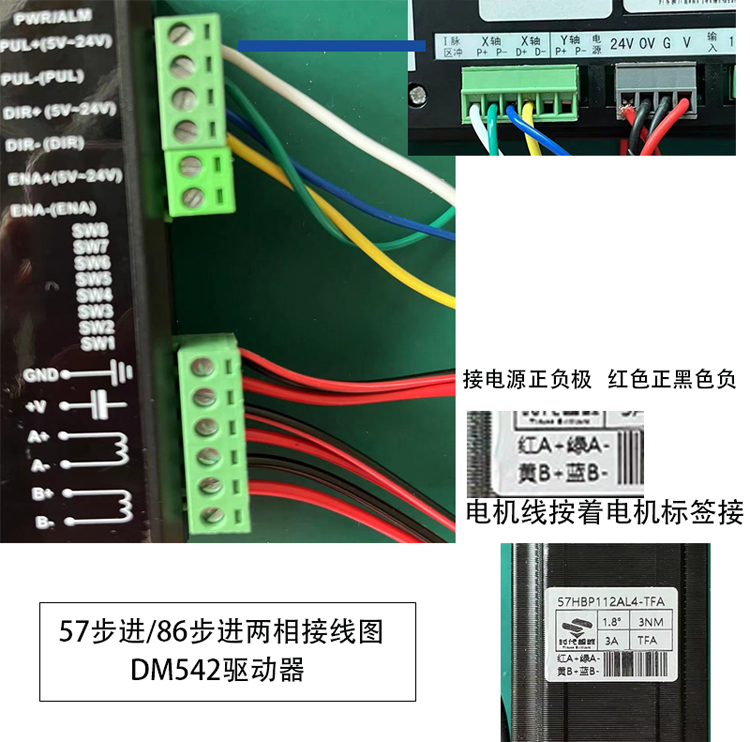

很多朋友在收到購買的一套步進系統，按照我們提供的接線圖接好線之后會有電機不轉的一個情況，這時候可能很多人會認為可能是產品的問題，其實并不是。大多的情況都是一些細節問題導致的電機不轉，今天就給大家講解一下遇到這種情況該如何排查和解決。首先看下我們的接線圖。第一點肯定是按照這個接線圖把全部的線都接好。

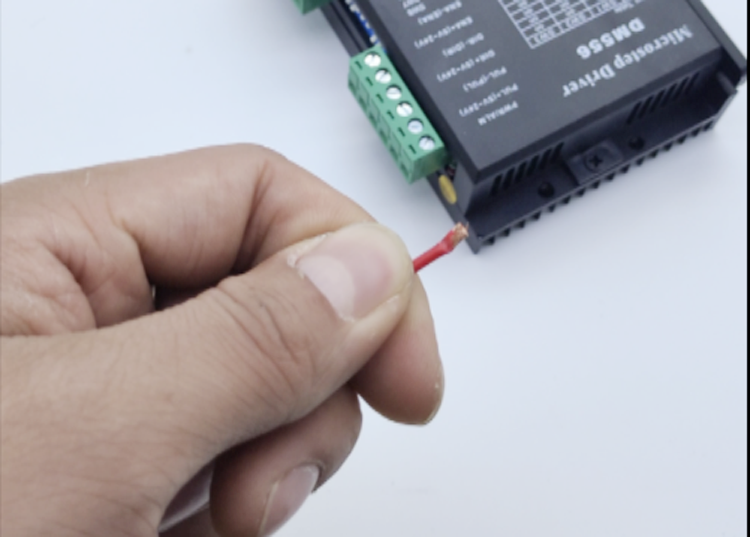

在接線的過程中很容易并且出現次數最多的一種情況就是接的線壓到了線皮，并沒有壓到線的銅絲，所以會出現一個不導通的情況。

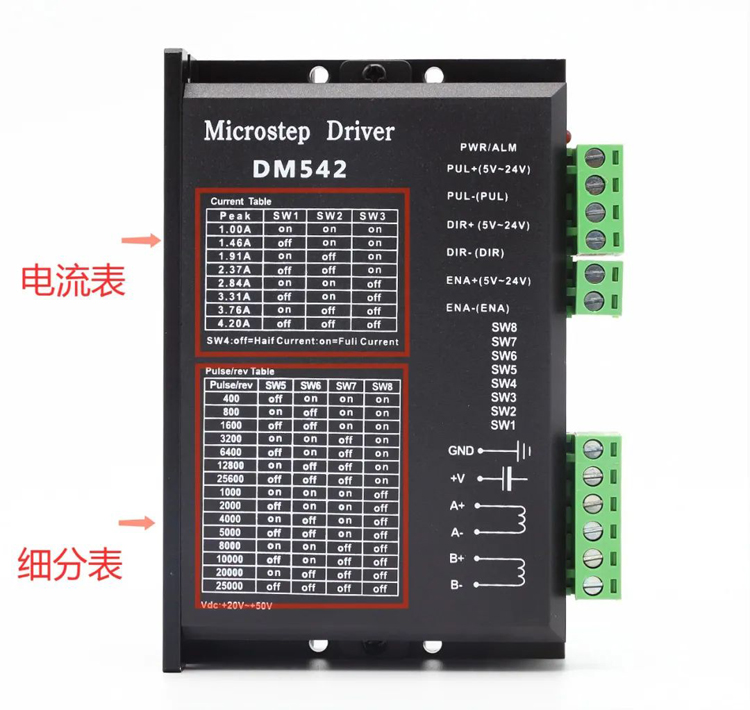

所以再接線的過程中，要注意不要把線皮伸的太里面，第二點就是步進驅動器的電流沒有調整，導致步進電機啟動不了。這個時候需要調節一下步進驅動器的電流如圖下，對應側邊的撥碼。還有一種情況就是驅動器的細分，也就是圖中下面的那個表格沒有進行調整，可能導致細分過大，電機無法正常啟動，這邊默認的細分指是1600。對應側邊的撥碼也就是5678對應上上下下。
這邊也會根據客戶遇到的不同情況跟大家分享我們所遇到的一些問題及解決辦法，給大家提供足夠的經驗來學習。
|
