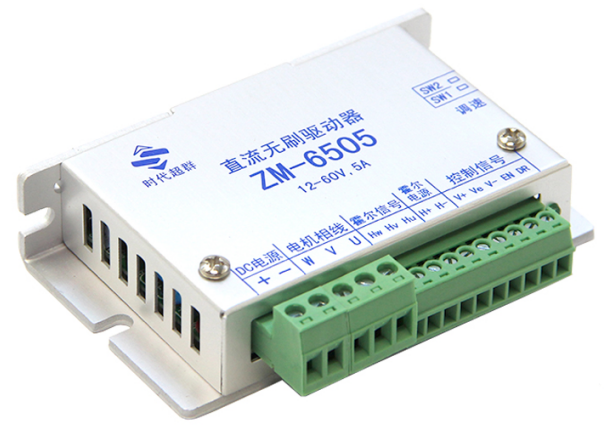

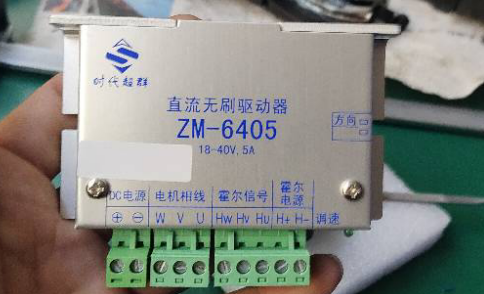

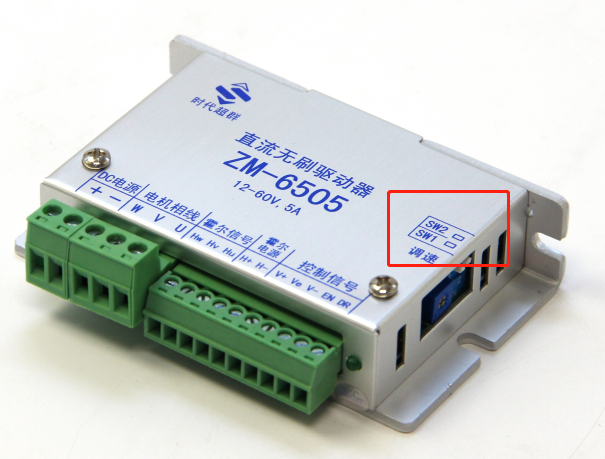

無刷驅動器ZM-6505除了配有使能和方向及外部調速功能外，配備了內部調速，使能設置功能、限流設置及內部/外部調速切換功能，可以和我們的另外一款無刷驅動器ZM-6405從功能上做下對比（外觀如上圖），ZM-6405只有內部調速和方向切換功能，如果客戶只需要簡單的實現調速及方向切換的功能，這款是比較適用的，如果需要實現外部調速、使能等功能的話，可以用ZM-6505進行替換。 ZM-6505無刷驅動器在使用上****要注意的點，就是內部模式和外部模式的設置，即撥碼sw1，（SW2撥碼設置的使能，若想達到上電有使能，把撥碼調到ON，即低電平有效）。
SW1撥碼調到ON,即內部調速模式，無需外接調速，轉動驅動器自帶的調速電位器，即可實現調速； SW2撥碼調到OFF,即外部調速模式，用戶可以通過外接電位器等調速裝置來實現外部調速，接線的時候只需接VE、v+、v-三個端子，此時內部調速電位器是無效的。
|
