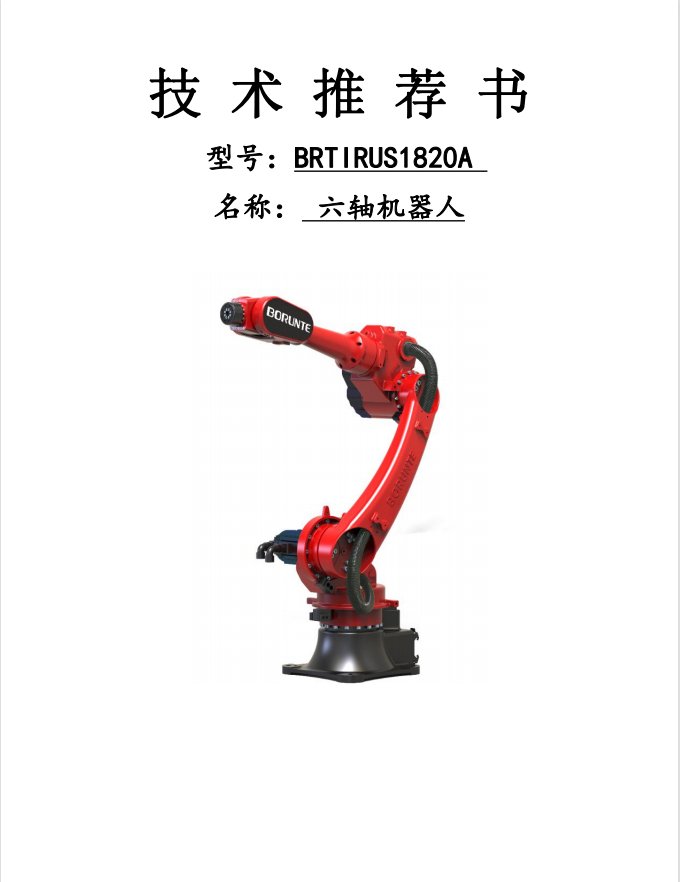

概述 一、BRTIRUS1820A六軸機器人的介紹 BRTIRUS1820A六軸機器人是一款通用型機器人，機器人的外形結構緊 湊，各關節均安裝了高精度減速機，高速的關節速度能在狹小的工作空間內 進行靈活的作業，可以進行搬運、碼垛、裝配等作業，擁有靈活的安裝方式。 二、1、應用場合 (1) 物料搬運、碼垛 (2)包裝、裝配 (3)打磨拋光 (4)激光焊接 (5)點焊 <6) 折彎 (7) 切割/去毛刺 2、易操作和維護。 (1)可離線編程，大大縮短現場調試時間。 (2)可插件結構和模塊化設計，可實現快速安裝和更換元器件，極大的縮 短維修時間。 (3) 所有部件的維護可接近性好，便于維護保養。 三.功能及特點說明 1、機器人總體布局 BRTIRUS1820A采用六軸關節機器人結構，六個伺服電機通過減速機、 同步帶輪驅動六個關節軸的旋轉。擁有六個自由度，分別為旋轉(X) 、下 臂(Y)、上臂(Z)、手腕旋轉(U)、手腕擺動(V)和手腕回轉(W)。 BRTIRUS1820A本體關節采用高強度鋁加工而成，保證機器的高強度、 高速度、高精度和高穩定性。 BRTIRUS1820A特點: (采用伺服電機配 諧波減速機及RV減速機結構，體積小、工作范圍大、 速 度快、精度高、可與轉臺、滑臺輸送鏈系統等輔助設備集成作業。 (控制系統掌上型對話式操作器簡單易學，非常適合生產使用。 機器人本體采用部分內走線，安全，環保。 2、運動控制系統 機器人運動控制器及操作系統為伯朗特控制系統，功能齊全，操作簡便; 標準RS-485通訊接口、USB 插口及相關軟件，支持?jǐn)U展八軸及離線示教。 3、減速機 機器人上所用減速機為諧波減速機和RV減速機。 諧波減速機傳動的主要特點為: 1、傳動速比大。單級諧波齒輪傳動速比范圍為70 320。. 2、承載能力高,剛性強。 3、傳動精度高。傳動誤差只有普通圓柱齒輪傳動的1/4左右。無側隙嚙 合，傳動空程小，適用于反向轉動。 4、傳動效率高、運動平穩。(可達69%~ 96%)。 5、結構簡單、零件數少、安裝方便。 6、體積小、重量輕。. 7、可向密閉空間傳遞運動。 RV減速機傳動的主要特點為: 1.機械結構緊湊、體積輕巧、小型高效; 2.熱交換性能好，散熱快; 3.安裝簡易、靈活輕捷、性能優越、易于維護檢修; 4.傳動速比大、扭矩大、承受過載能力高; 5.運行平穩,噪音小，經久耐用; 6.適用性強、安全可靠性大。 4、伺服電機 伺服電機采用****值電機。其主要特點為: 1、精度:實現了位置，速度和力矩的閉環控制;克服了步進電機失步的問 題; 2、轉速:高速性能好，一般額定轉速能達到2000~3000轉; 3、適應性:抗過載能力強，能承受三倍于額定轉矩的負載，對有瞬間負 載波動和要求快速起動的場合特別適用; 4、穩定:低速運行平穩，適用于有高速響應要求的場合; 5、及時性:電機加減速的動態相應時間短，一般在幾十毫秒之內; 6、舒適性:發熱和噪音明顯降低。 5、工作條件 1、電源: 380V土10% 50HZ士1% . 2、使用溫度: 0°C-40C 3、****環境溫度: 15°C-25°C 4、相對濕度: 20-80%RH(無 結露) 5、氣源壓力: 0. 5-0. 7MPA
|
