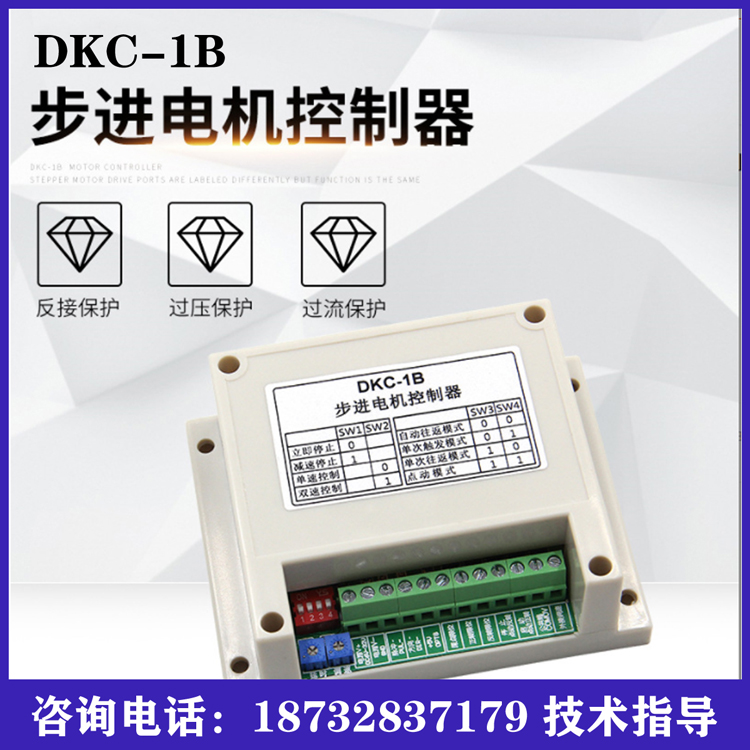

DKC-1B是一款經濟型步進電機伺服電機控制器。該控制器使用進口原裝高速智能芯片做為平臺,軟件上秉承了原 DKC-1 的穩定性,可靠性和強抗干擾性。適用于各種環境惡劣的工廠現場。同時增加了一些功能,使得控制器更加的實用,方便。該控制器適用于傳感器控制的往返運動控制, 定長控制,速度控制等。
今天為大家介紹一下DKC-1B控制器如何接線: 準備相關產品,包括: 電機(步進電機、伺服電機等)、電機驅動器 開關電源 根據運行模式選配:電位器、按鈕開關、限位開關

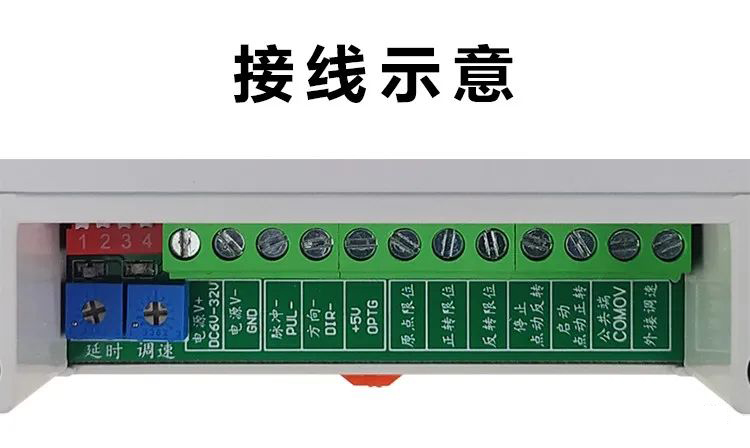

接線定義: 供電端-接入開關電源 電源V+:接入開關電源正極 電源V-:接入開關電源負極 信號端-接入電機驅動器(該款控制器為5V信號) 脈沖-:接驅動器脈沖-(PUL-) 方向-:接驅動器方向-(DIR-) 5V公共端:并接驅動器脈沖+方向+ 功能模式端接線,此部分根據模式需要進行接線即可: 外接電位器調速:電位器接控制器右一外接調速端、及公共端;同時公共端引出一條導線。 外接按鈕控制啟停:復位開關/自鎖開關/急停開關一端接控制器啟動/停止及公共端;開關另外一端接開關電源負極 外接限位開關控制限位啟停:限位開關一般三根出現(棕藍黑),棕線接開關電源24V正極;藍色接開關電源24V負極;黑色接輸入點,接控制器正轉限位/反轉限位/啟動/停止。 具體接線如下:

|
