CM36L控制器限位如何設置（LHC ）

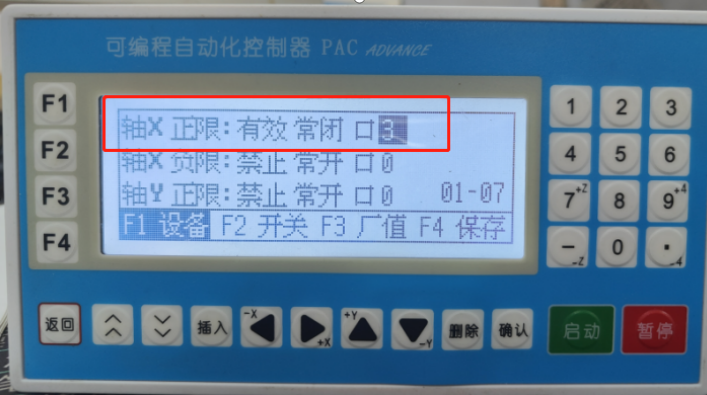

控制器中，限位設置在F4設置中打開， 按F4 用戶登錄，密碼123456輸入后點按確認，左下角顯示操作級登錄成功后，按返回鍵，再按F3 IO ， 進入后就會看到： 軸X 正限： 禁止 常開 口0 軸X 負限： 禁止 常開 口0 看到后，上下移動光標是： +Y -Y 左右移動光標是：-X +X 1 禁止改成有效： 我們把光標移動到正負限位的禁止上，按確認鍵，把禁止改成有效，即可切換過來。 2 選擇開關的狀態（常開和常閉）按確認鍵切換 這個常開指的是限位開關的選擇狀態。這個狀態有常開和常閉兩種。下面解釋一下感應開關的區分狀態。 ① 常開開關指的是： 一般限位開關接好線后，沒有感應到物體，感應開關的信號輸出線是沒有信號輸出的，只有感應到物體，信號輸出線才有信號輸出，我們把這種感應開關叫常開感應開關。 ② 常閉開關指的是： 一般限位開關接好線后，沒有感應到物體，感應開關的信號輸出線是有信號輸出的，只有感應到物體，信號輸出線才斷開信號輸出，我們把這種感應開關叫常閉感應開關。 3 改寫輸入口號 這個口 0 是輸入口號 ，就是感應開關輸出的信號線，接到的控制器的那個輸入口，那個控制器的輸入口是幾，這個口號就寫幾。 例如：X軸正限位： 選擇的感應開關是常閉的，接到控制器的輸入口3上，那么參數設置成有效的狀態見下圖：

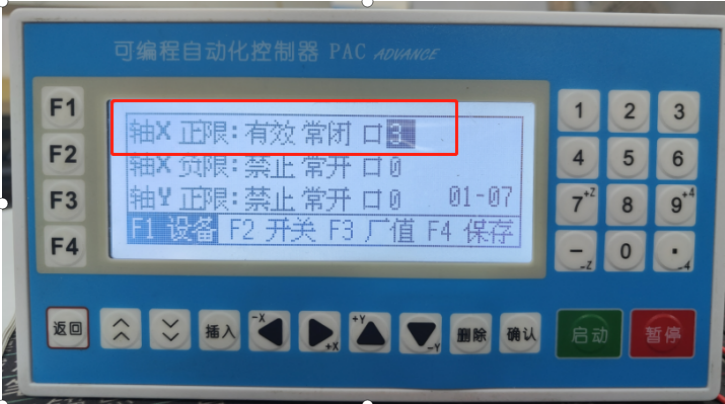

選好后點按F4保存，再按確認鍵顯示

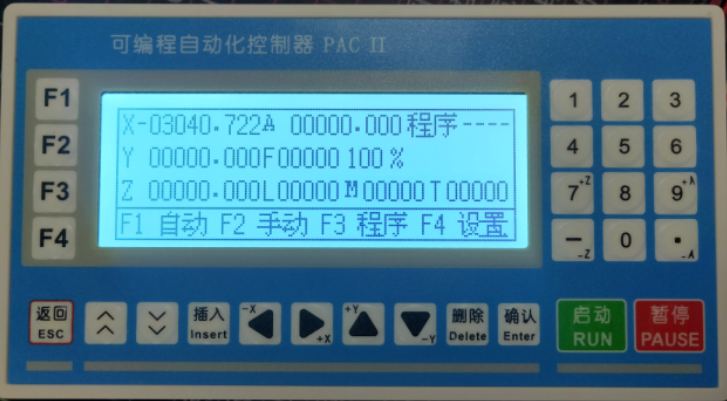

設置完畢： 更多技術問題請撥打：1730 121 8680聯系我，微信電話同步。 觀看抖音視頻有講解：maizidonghua 如需要購置一臺請登錄淘寶，搜索店鋪： 時代超群機電自動化配套
|
