步進電機與驅動器接線最重注意幾點，應用可以少出現一些問題：1、正常選擇4線電機比較好一些，接線簡單，尤其搞不清楚什么串聯接線什么是并聯接線時，只需將同一繞組的2根相線接到驅動器的A+、A-或B+、B-就可以；2、驅動器一般采用直流供電，接線一定注意電源端的極性，如果電源正負接反可能燒驅動器；3、驅動器輸出電流設定，驅動器輸出電流一般都是在一定范圍可選，如NDM552的輸出電流1.0~5.2A，一定要注意驅動器輸出電流與電機額定電流匹配，否則可能燒驅動器。4、控制信號的電平要匹配，一般驅動器是接收5V控制信號，如果控制器的控制信號是24V，需要在信號線上加限流電阻。

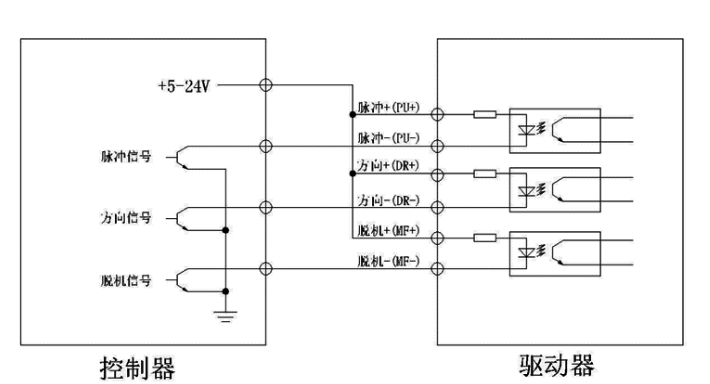

輸入信號共陽接發
