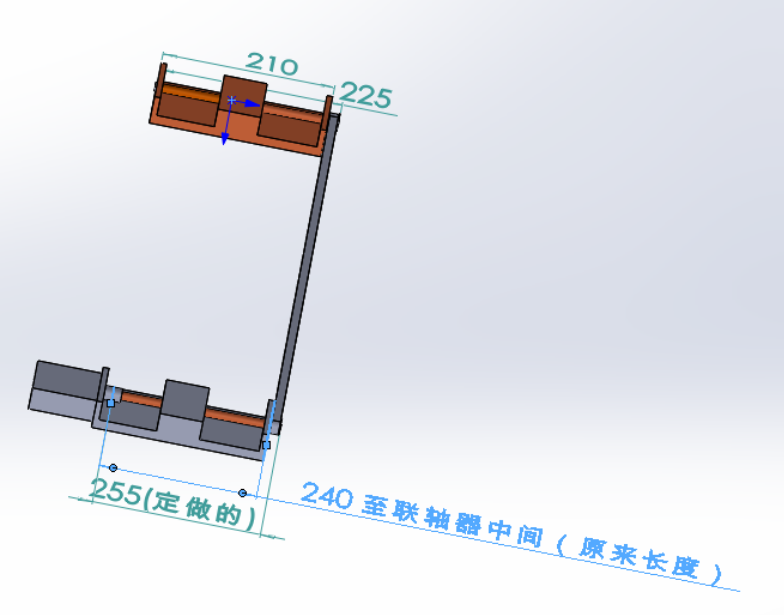

上圖示給客戶設計的一套絲桿傳動方案，主動滾珠絲桿導軌通過同步輪轉化帶動從動導軌運轉，電機采用一個。導軌才用的是CBX直線滾珠絲桿導軌。
導軌絲桿多伸出15MM，用于裝同步輪。從動導軌不安裝電機。

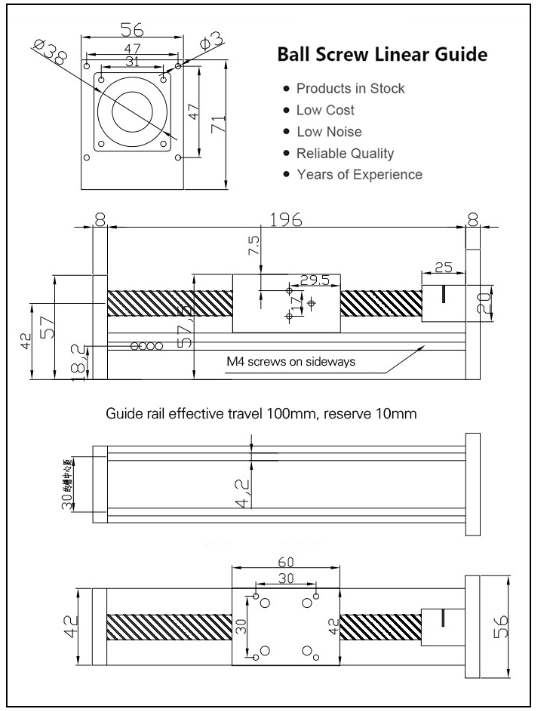

CBX1204-100,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，水平載重50kg，垂直載重15kg,定位精度0.03MM，此系列有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、60閉環步進電機。
