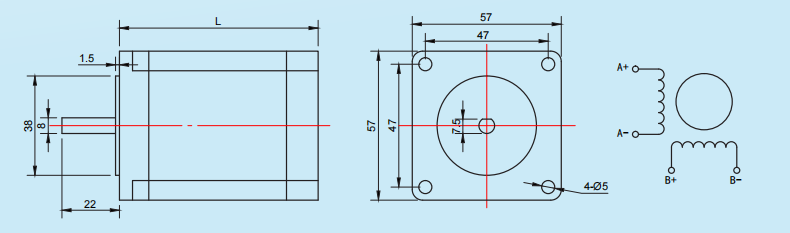

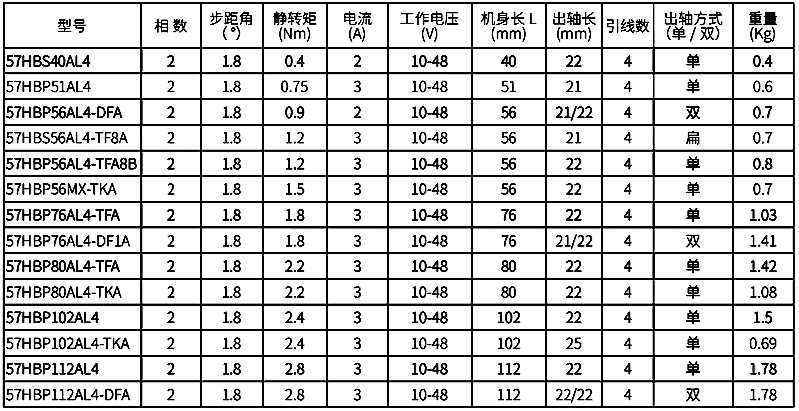

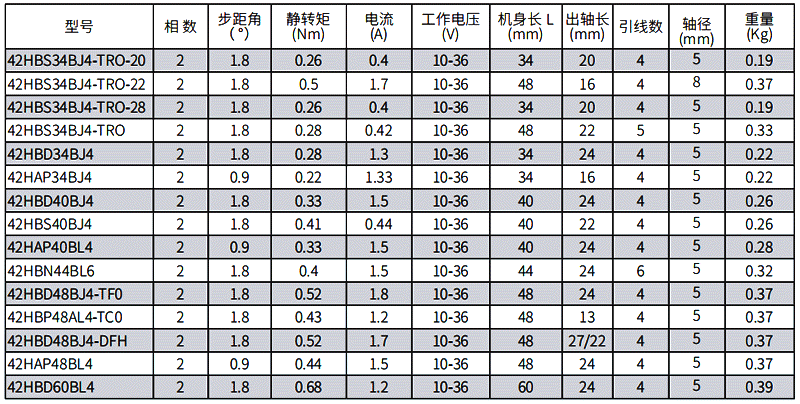

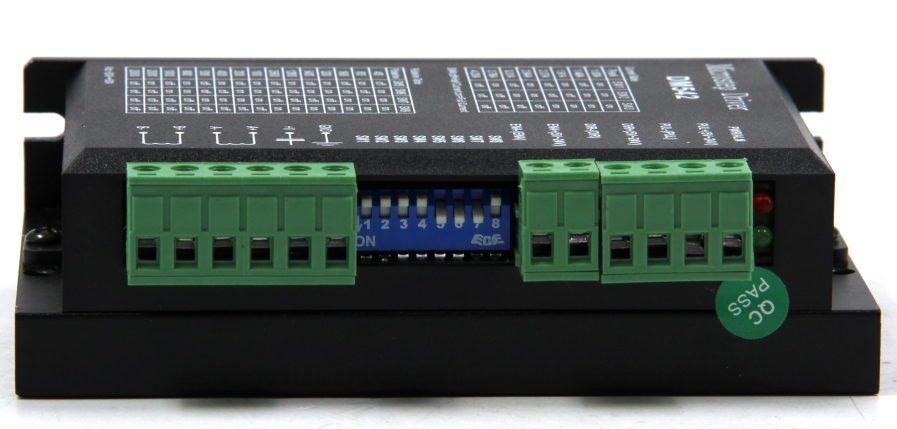

DM542AJ 電源電壓范圍24-50VDC,電流設定可在 1.0～4.2A(峰值)之間任意選擇,4 位撥碼，提供 16 檔細分選擇，可以設置 400～51200 內的細分，**** 256 細分（51200 脈沖/轉）,默認靜止時電流自動減半；光隔離差分信號輸入，脈沖****響應頻率可達 200KHz；通過串口可設置電子齒輪比(任意細分)、可調整驅動器響應時間。具有過壓、過流、過熱、缺相等報警保護功能； 該產品適合各種中小型自動化設備和儀器，例如：點膠機、鎖絲機、線束加工設備、激光打標機、廣告設備、醫療器械以及自動裝備等。 適配42/57步進電機，明細如下：

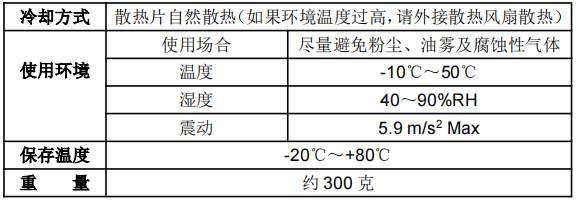

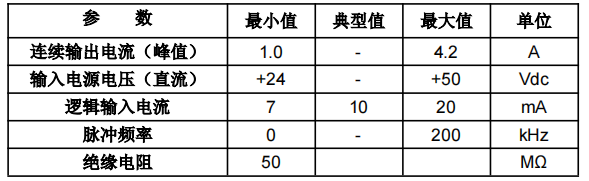

電氣、機械和環境指標

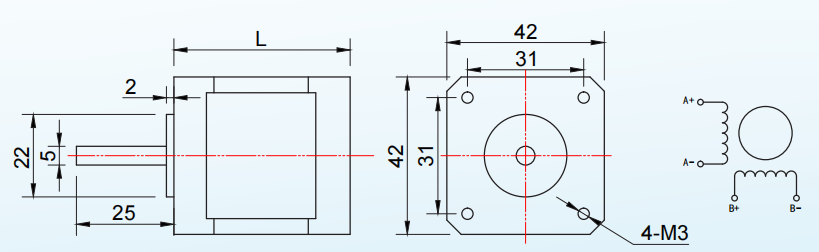

 機械安裝尺寸（單位 mm）
注意：保持驅動器的良好散熱 （1）驅動器的可靠工作溫度通常在 60℃以內，電機工作溫度為 80℃以內； （2）安裝驅動器時請盡量采用直立側面安裝，遠離熱源、不能封擋住風扇的風道。必要時在安裝驅動器的電氣柜上安裝散熱通風風扇，使電氣柜里外空氣對流，保證驅動器在可靠工作溫度范圍內工作。 驅動器參考接線圖

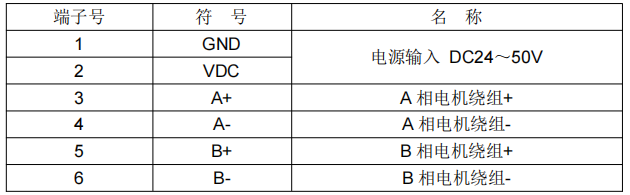

驅動器接口與接線介紹 電機和電源輸入端口

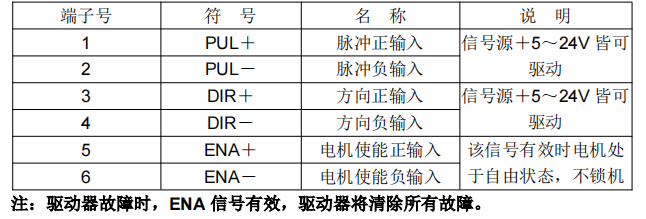

控制信號端口

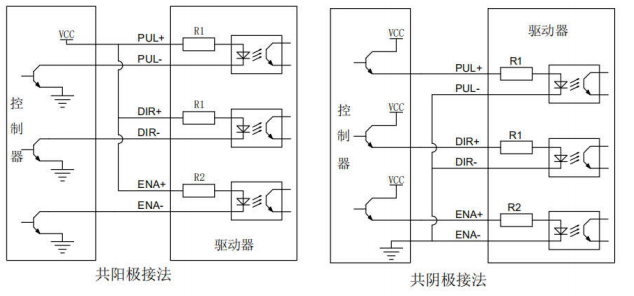

控制信號接口電路圖
輸入信號波形時序圖 TTL 電平串口通訊接口

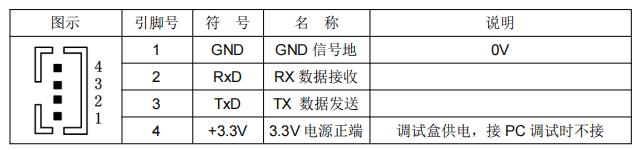

驅動器采用 TTL 電平的串口通訊接口，調試盒直接連接。驅動器與 PC 連接采用專用調試軟件，波特率為 9600。硬件采用專用的 USB 轉 TTL 電平串口模塊，采用 PH2.0-4P 端子，接線定義如下：  注：與 PC 連接時，4 腳供電不需要連接，確保 PC 機采用隔離電源供電，以免損壞 PC 機。推薦使用筆記本電腦連接。 撥碼開關設置

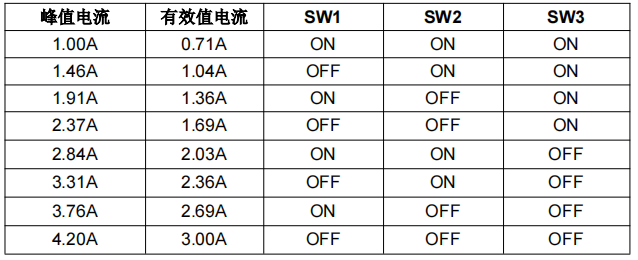

電流設置（SW1-SW3）

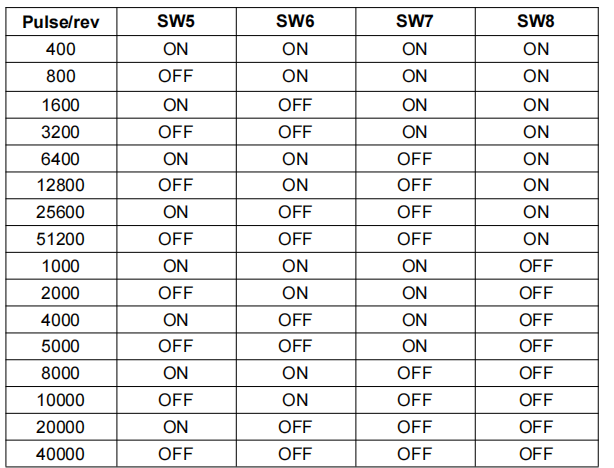

鎖機電流設定(SW4) SW4 撥碼開關設定鎖機時的電流，OFF：表示停止電流設為運行電流的 50%，ON：表示鎖機電流是運行電流的 90%。一般應用中將 SW4 設成 OFF，使得電機和驅動器的發熱減少，提高可靠性。脈沖串停止后約 0.1 秒左右電流自動減至設定數值。 細分設定（SW5-SW8）
運行模式及控制方式設置

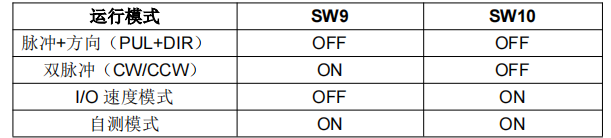

運行模式設置

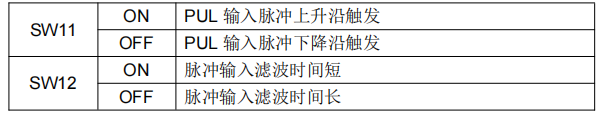

控制信號模式設置

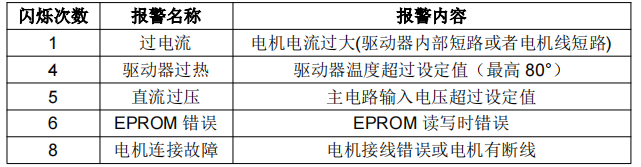

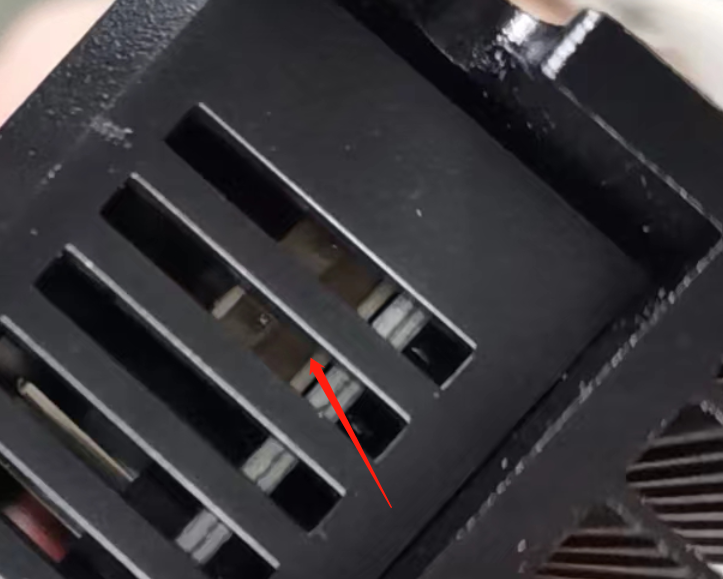

注： 1. SW9、SW10、SW11、SW12 在 PCB 跳線實現，設置時候需要打開驅動器外殼，用跳線帽進行選擇。 2.SW5-SW8 撥到全 ON 時，可以通過軟件設置 P006,P007 設置任意細分。 3.SW12 在 OFF 位置，可以通過軟件設置 P104,P106 調整驅動器響應時間。 （只需要打開驅動器外殼，才能連接調試盒及 PC 軟件。） 狀態指示 綠色 LED 為脈沖輸入指示燈，當驅動器接通電源，未接收到脈沖時，該 LED常亮，當外面有脈沖輸入時候，該 LED 均勻閃爍。 紅色 LED 為故障指示燈，當出現故障時，該指示燈以周期性循環閃爍。紅色LED 在 一個固定間隔時間后閃爍次數代表不同的故障信息，紅色報警提示信息如下：
注：當出現故障時，請根據故障代碼做相應的處理， ENA 信號有效，驅動器將清除所有故障；驅動器重新上電也能清除故障報警。  |
