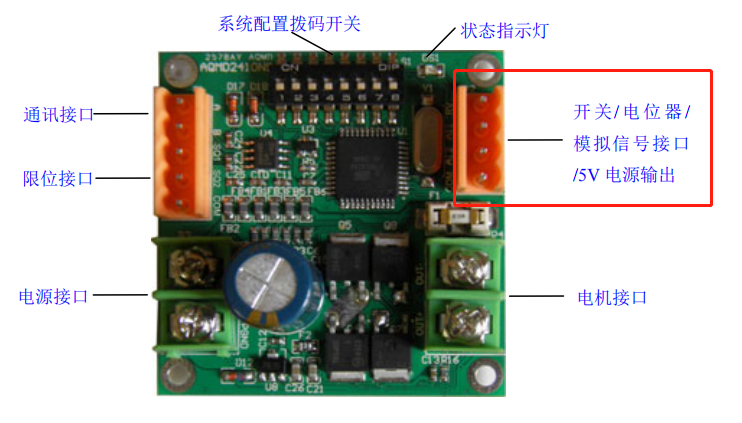

接口定義

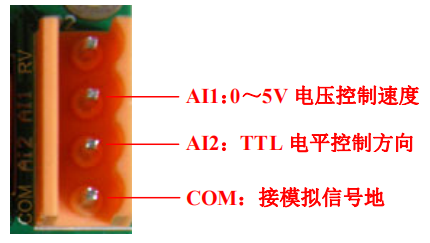

0~5V模擬信號調速(可為PWM調速、力矩控制、自測速閉環調速)的接法如圖所示。 其中，AI2 為TTL電平輸入端，控制電機轉動方向，高電平時正轉，低電平時反轉。 AI1 為0-5V模擬信號輸入端，用于電機調速。

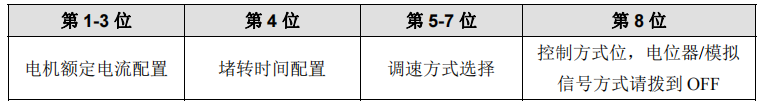

系統配置撥碼開關如圖所示。開關撥到上方為ON，下方為OFF。從左至右依次是第1-8 位。

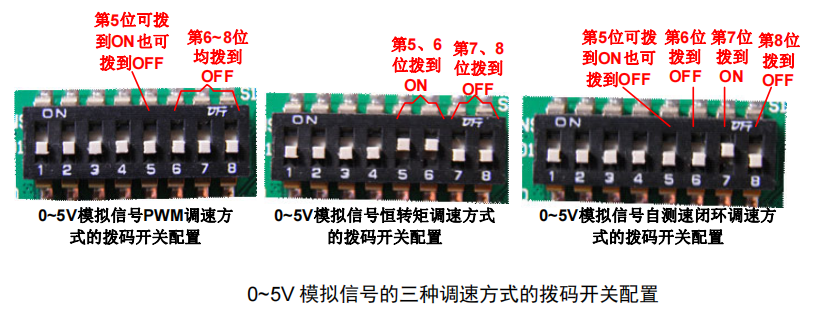

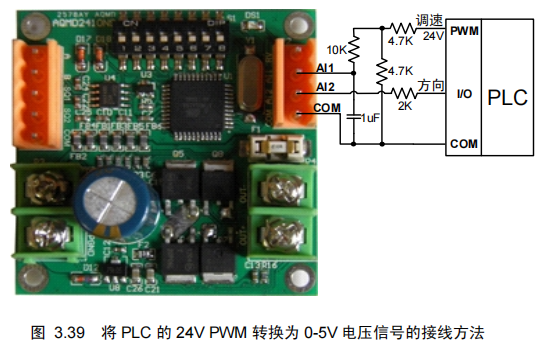

0~5V模擬信號調速可為PWM調速、力矩控制和自測速閉環調速三種方式，它的撥碼開關配置方式如下所述:  電位器/模擬信號控制方式下調速方式撥碼配置方式可點擊以下鏈接查看 http://m.wlywrsj.cn/shownews.asp?id=23001 使用 PLC 或單片機產生 PWM 信號調速的接線技巧 將 PLC 的 24V PWM 轉換為 0-5V 電壓信號 將 PLC 的 24V PWM 信號轉換為 0-5V 電壓信號的接線方法如圖 3.39 所示。其中，PLC產生的 PWM 頻率應在 10KHz 以上。
將單片機的 5V PWM 轉換為 0-5V 電壓信號 將單片機的 5V PWM 信號轉換為 0-5V 電壓信號的接線方法如圖 3.40 所示。其中，單片機產生的 PWM 頻率應在 10KHz 以上。
|
