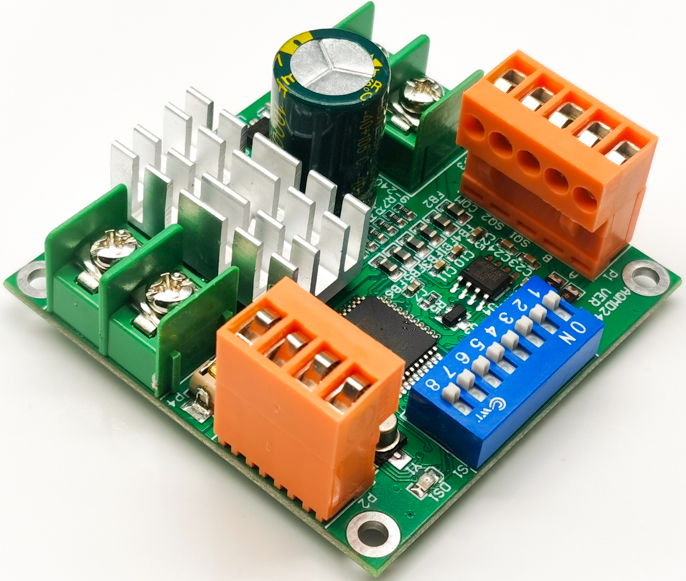

時代超群有刷驅動器AQMD2410 差分信號接線設置-YNN

2023年1月14日

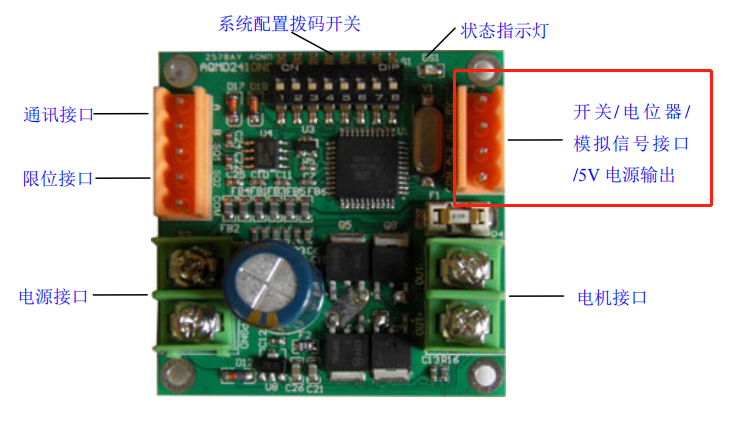

接口定義

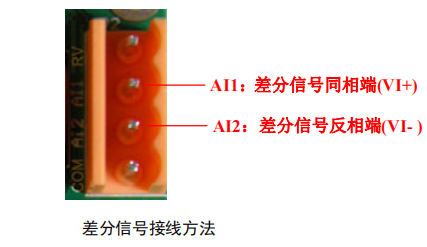

-5V～+5V差分信號調速的接法如圖所示。AI1 和AI2 分別為-5V~5V差分模擬信號同相端和反相端，用于電機調速；當V(AI1-AI2)>0 時電機正轉；V(AI1-AI2)<0 時電機反轉；V(AI1=AI2)時，電機停轉。

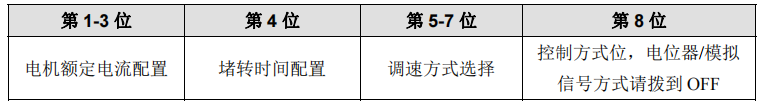

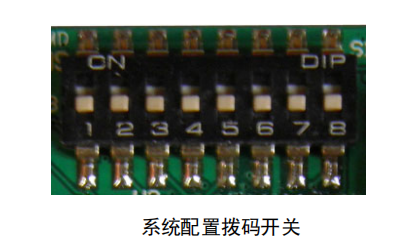

系統配置撥碼開關如圖所示。開關撥到上方為ON，下方為OFF。從左至右依次是第1-8 位。

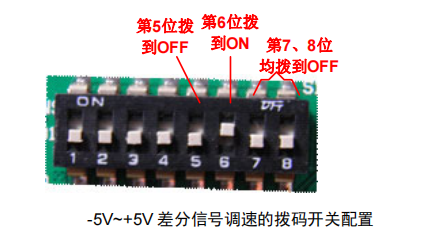

-5V~+5V差分信號調速的撥碼開關配置如圖所示：

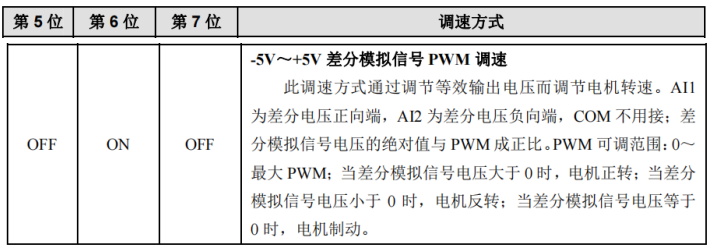

差分信號控制方式下調速方式撥碼配置方式可點擊以下鏈接查看

http://m.wlywrsj.cn/shownews.asp?id=23001

有刷驅動器AQMD2410 PLC或單片機 PWM調速接線設置

http://m.wlywrsj.cn/shownews.asp?id=23046
