XKM-30EA交流伺服驅動器安裝方向
伺服驅動器的正常安裝方向是垂直直立方向。
l 安裝固定
安裝時，上緊伺服驅動器后部的 4 個 M5 固定螺絲。
l 安裝間隔

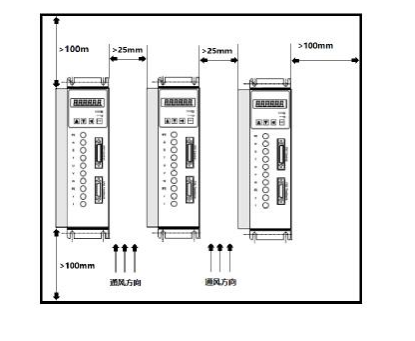

伺服驅動器之間以及與其它設備間的安裝間隔距離，請參考圖 1.1，注意圖上標明
的是最小尺寸，為了保證驅動器的使用性能和壽命，請盡可能地留有充分的安裝間
隔。
l 散熱
伺服驅動器采用自然冷卻方式，在電氣控制柜內必須安裝散熱風扇，保證有垂直方
向的風對伺服驅動器的散熱器散熱。
l 安裝注意事項
裝電氣控制柜時，防止粉塵或鐵屑進入伺服驅動器內部。
安裝方法
l 水平安裝：為避免水、油等液體自電機出線端流入電機內部，請將電纜出口置于下方。
l 垂直安裝：若電機軸朝上安裝且附有減速機時，須注意并防止減速機內的油漬經由電
機軸滲入電機內部。
l 電機軸的伸出量需充分，若伸出量不足時將容易使電機運動時產生振動。
l 安裝及拆卸電機時，請勿用榔頭敲擊電機，否則容易造成電機軸及編碼器損壞。
|
