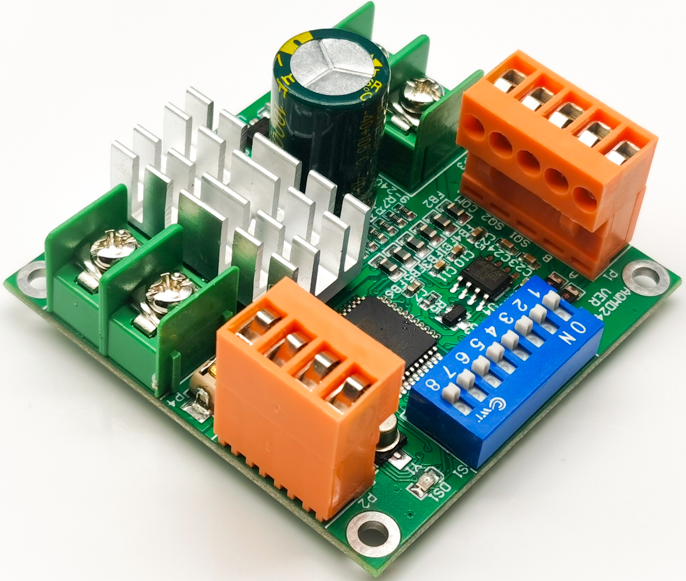

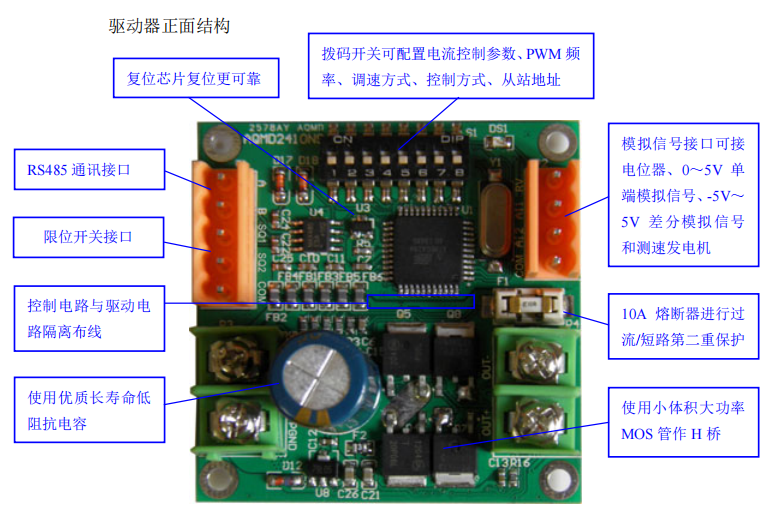

接口定義

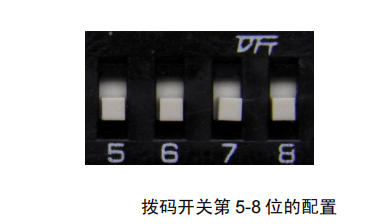

PLC控制電機正反轉及啟停需將撥碼第 5-8 位均撥到 OFF，調速方式此時為 PWM 調速

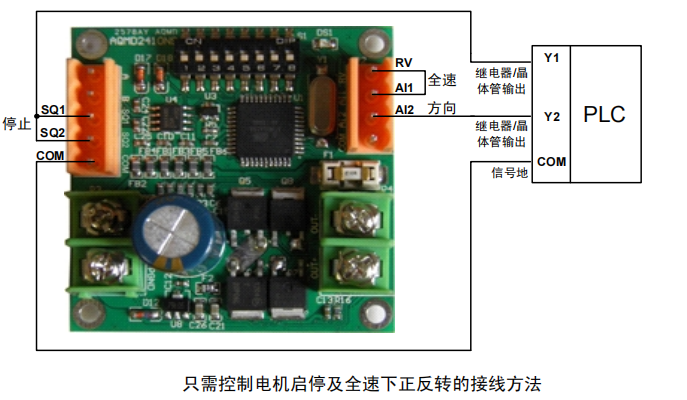

PLC 控制只需控制啟停及電機全速正反轉 使用 PLC 控制電機正反轉及啟停時，只需控制電機啟停及全速下正反轉的接線方法如圖所示。

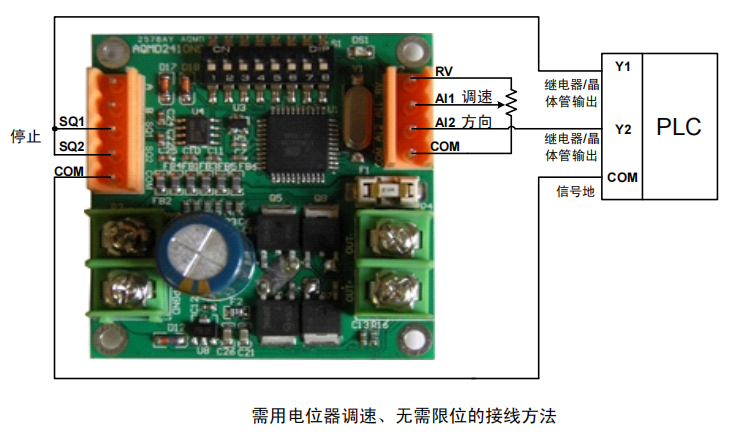

PLC 控制電機正反轉及啟停、需用電位器調速、無需限位 使用 PLC 控制電機正反轉及啟停時，需用電位器調速、無需限位的接線方法如圖所示，其中 Y1 與 Y2 均為繼電器/晶體管輸出。

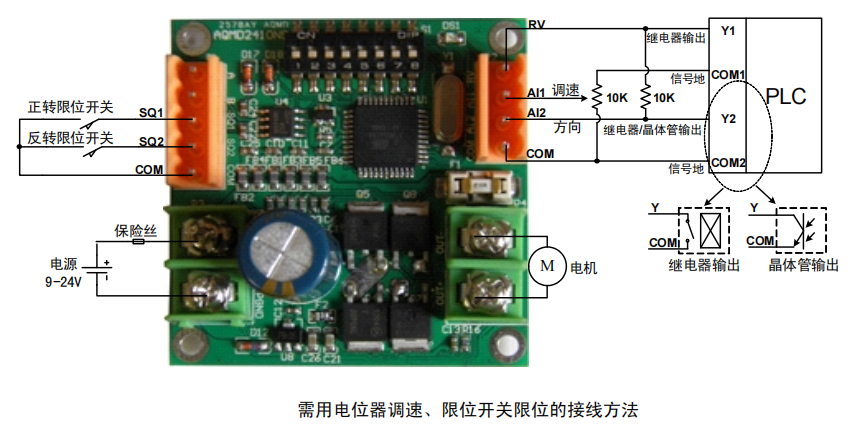

PLC 控制電機正反轉及啟停、電位器調速、限位開關限位 使用 PLC 控制電機正反轉及啟停時，需用電位器調速、限位開關限位的接線方法如圖所示。其中，COM1 與 COM2 為不同的信號地，Y1 為繼電器輸出，Y2 為繼電器/晶體管輸出。

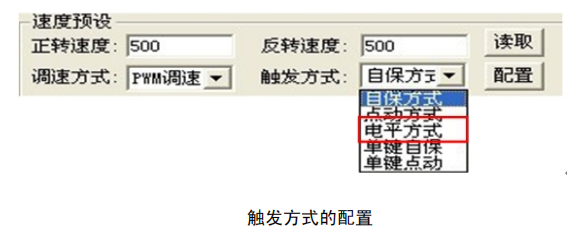

PLC 控制電機按指定速度正反轉 第 5-7 位均撥到 ON，第 8 位撥到 OFF，此時調速方式為“預設正反轉速度”方式，觸發方式配置為電平方式，觸發方式為電平方式時，PLC輸入 AI1（控制信號接口）的信號控制電機的啟動與停止，輸入 AI2（控制信號接口）的信號控制電機的正反轉。

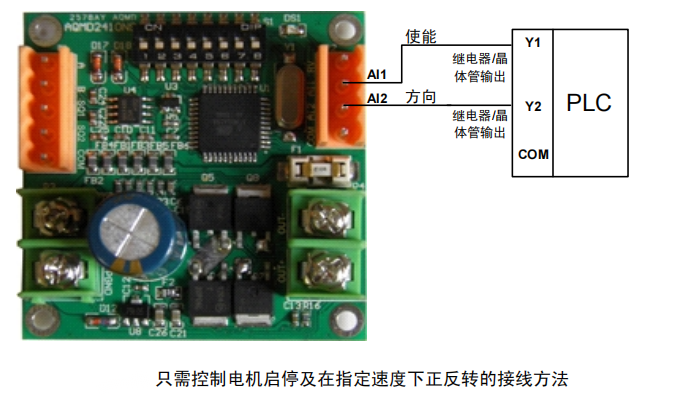

使用 PLC 控制電機正反轉及啟停時，只需控制電機啟停及在指定速度下正反轉的接線方法如圖所示。
|
