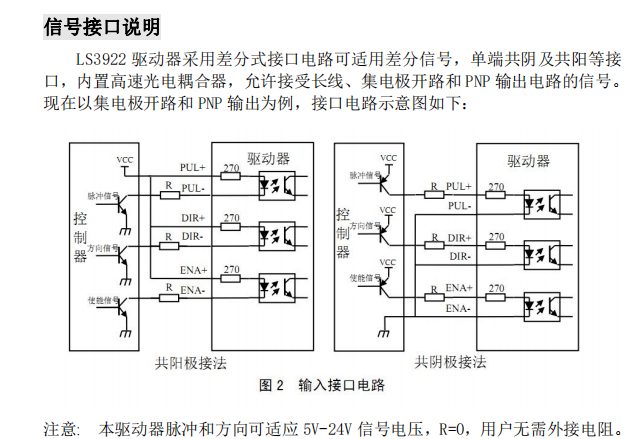

LS3922 是新推出的數字式三相步進電機驅動器，采用 32 位 DSP 技術，主要驅動 86、110、130 型三相混合式步進電機。微步細分為 16 種，步數為30000 步/轉；工作峰值電流范圍為 2.8A-10.0A，輸出電流共 8 種，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果，低中高速運行平穩，噪音小。具有半流，過壓、過流等保護電路。驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成較優運行參數，大限度發揮電機的性能。本驅動器為交流供電，推薦工作范圍為AC110V-220V。適用于各種中大型自動化設備和儀器，例如：雕刻機、包裝制袋機、切割機、數控機床、自動裝配設備等。 3922驅動器產品特點 1、全新 32 位 DSP 技術 2、電機低振動、低功耗、低噪音 3、電機參數自動整定功能 4、內置高細分，低速運行非常平穩。 5、適應共陽、單脈沖模式 6、具有過壓、欠壓、短路等保護功能 7、靜止時電流自動減半 8、光耦隔離差分信號輸入 9、斷電相位自動記憶 3922驅動器接口定義

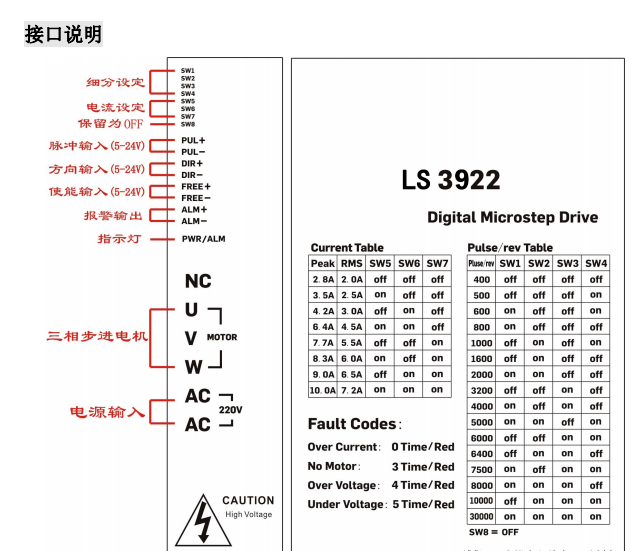

接線定義
|
