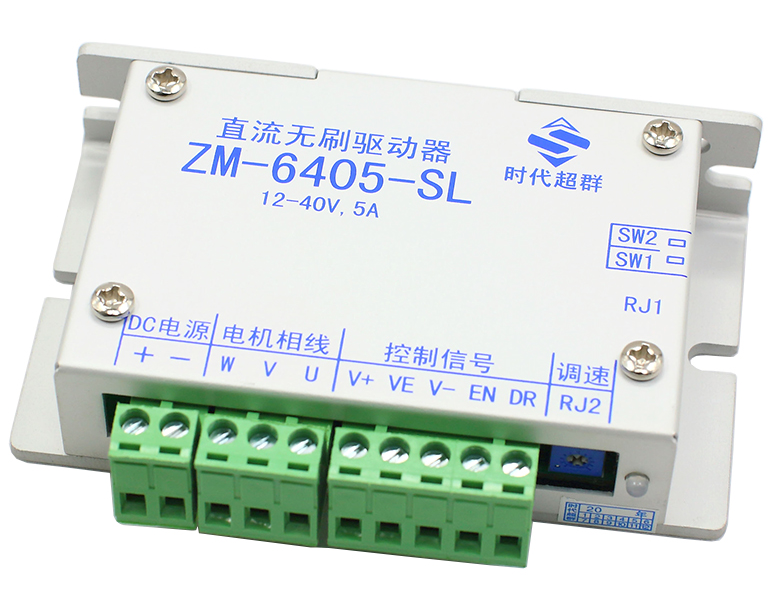

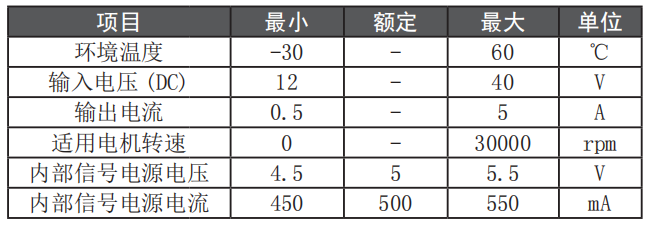

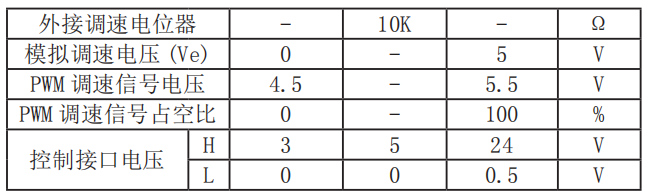

ZM-6405-SL無霍爾無刷驅動器，工作電壓 DC12-40V ，具有堵轉 3s 自動保護功能，自定義緩啟動時間（0.2-30S 調節）功能，避免電流過沖，有效保護電機及驅動器，輸出限流 5A ，即功率150W以下無刷電機均可使用，支持內置電位器、外接電位器、模擬電壓和 PWM 調速 ，帶有使能（EN）, 方向（DR）功能 ，可外接開關實現電機方向切換，啟�？刂萍罢{(diào)速功能。針對可以實現高轉速調速，控制功能簡單又控制精度要求不高的工作場合。 驅動器規格參數：

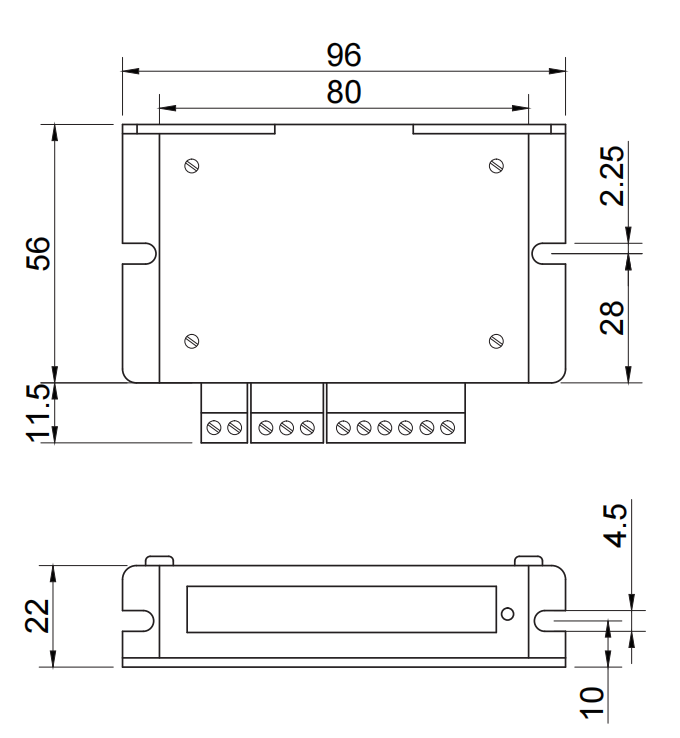

驅動器安裝尺寸

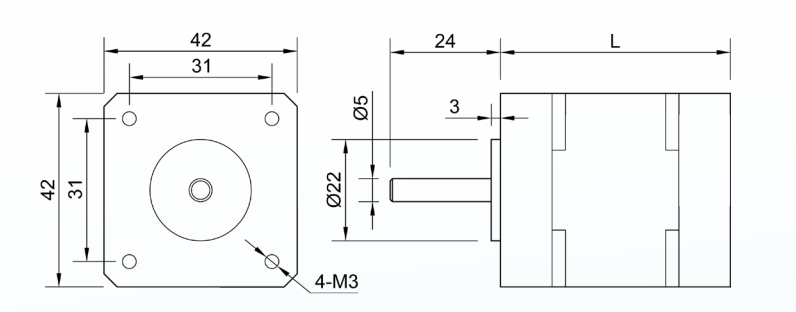

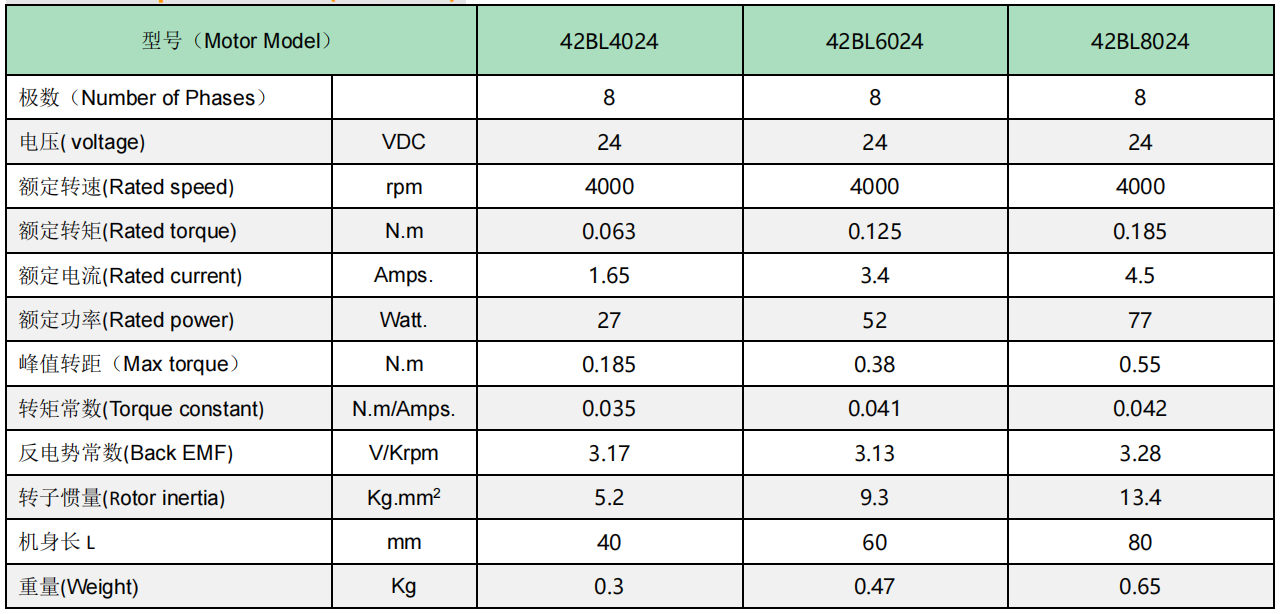

適配電機規格參數 42mm 系列永磁直流無刷電動機
參考安裝尺寸

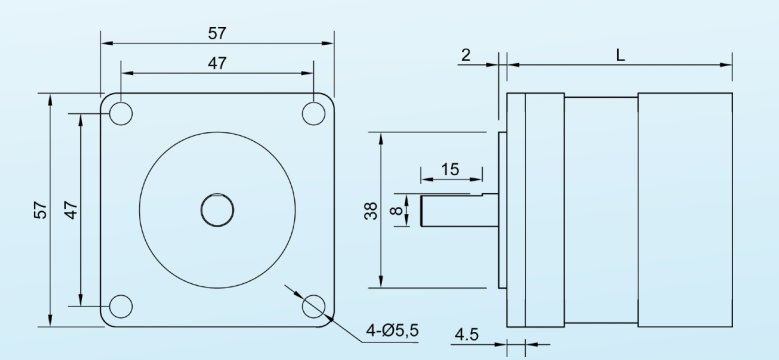

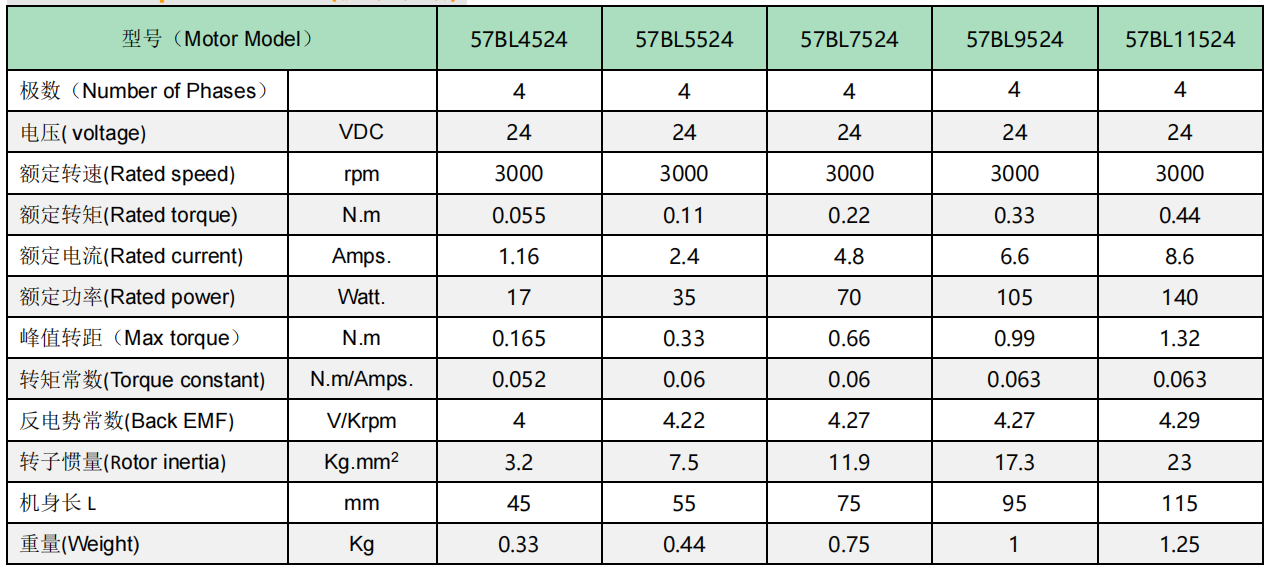

57mm 系列永磁直流無刷電動機
參考安裝尺寸

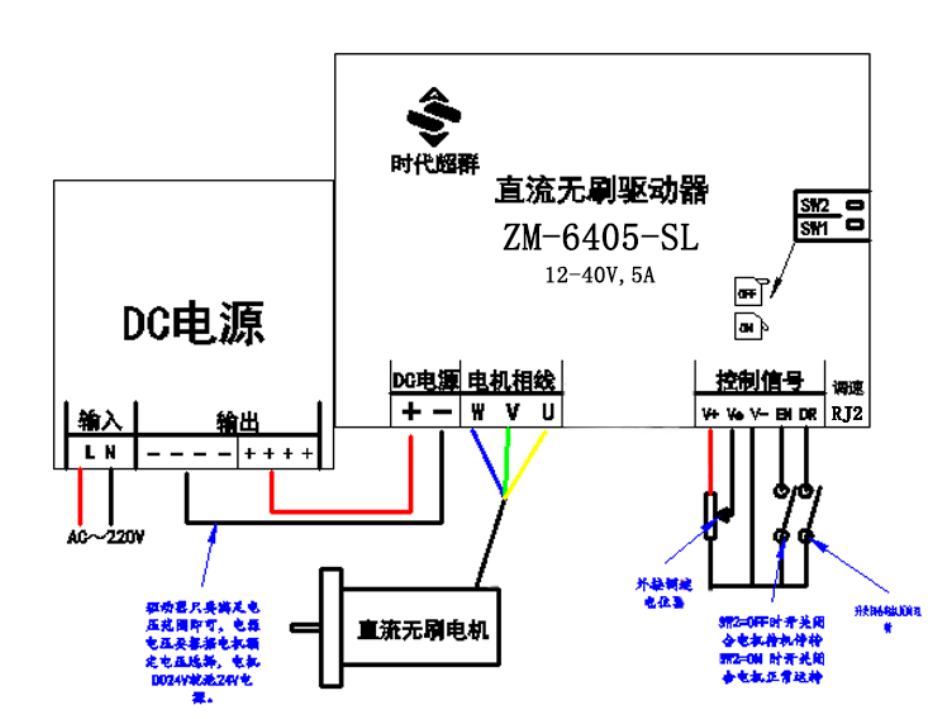

驅動器參考接線圖

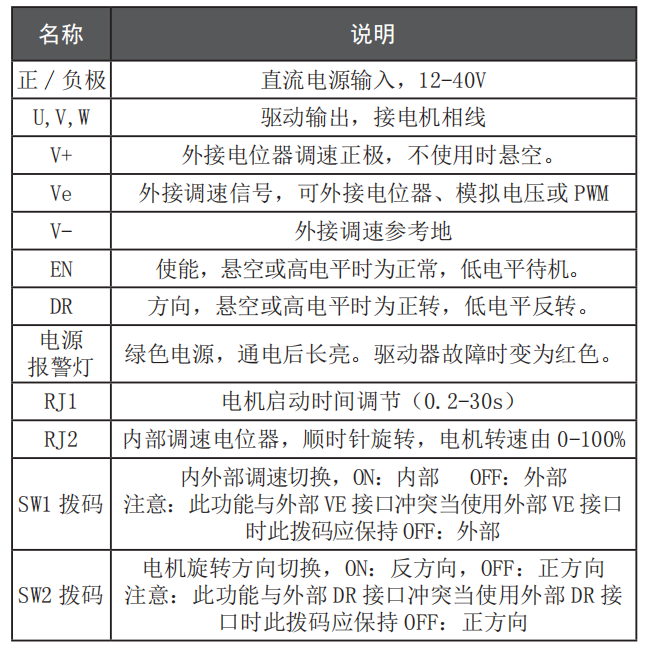

接線圖1-1-1 注：帶霍爾無刷電機也可以使用此款驅動器，電機接線的時候 ，霍爾線不接就可以了 驅動器接口定義

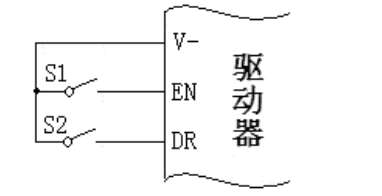

可以簡單看出，RJ1可以用來設置電機啟動時間，時間設置越小，電機啟動速度越快； 驅動器自帶使能信號，默認高電平有效，即使能端子不用接線，通電之后，給定電機信號電壓，電機即可調速，如果用戶需要對電機使能，即啟停進行控制，在EN和V-信號端子中間接一個開關即可,接線如下圖;
SW1撥到on時，驅動器為內部模式，即控制信號端口不接線，也可以通過驅動自帶的旋鈕RJ2,實現電機調速，SW2撥碼，來切換電機方向。 SW2撥碼撥到off時，驅動器為外部控制模式，此時內部調速RJ1和內部方向切換撥碼SW2功能無效，需要通過外接控制開關實現對電機的控制，接線可參考接線圖1-1-1。
|
