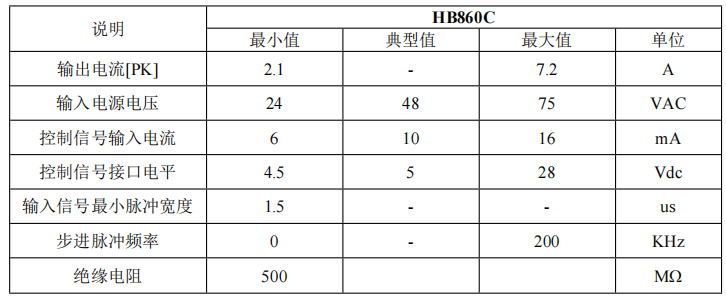

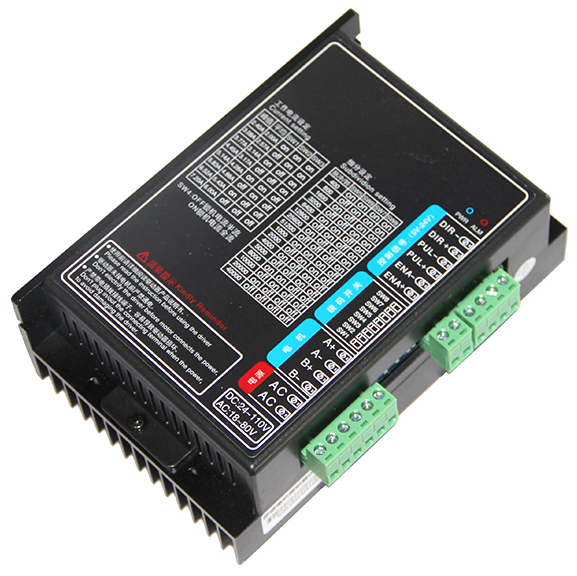

HB860C兩相步進電機驅動器，供電電源電壓直流24-110VDC,交流18-80VAC,驅動器連續輸出電流****值6A,峰值電流7.2A,****脈沖頻率500HZ.可接受差分和單端式脈沖/方向指令，適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。 驅動器性能參數 電氣指標

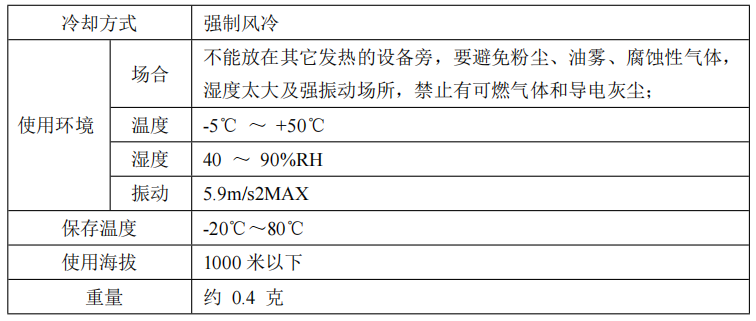

使用環境及參數

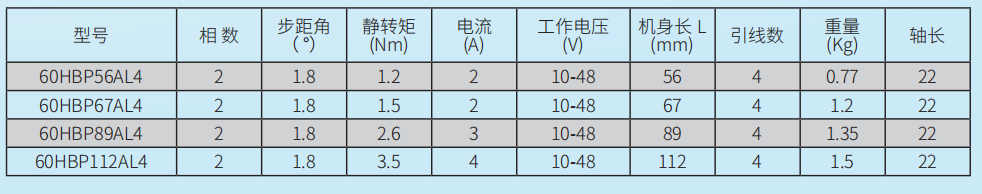

適配電機參數 60電機規格參數

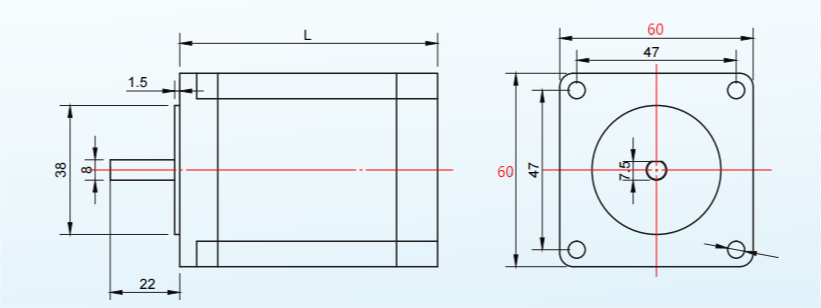

安裝尺寸圖

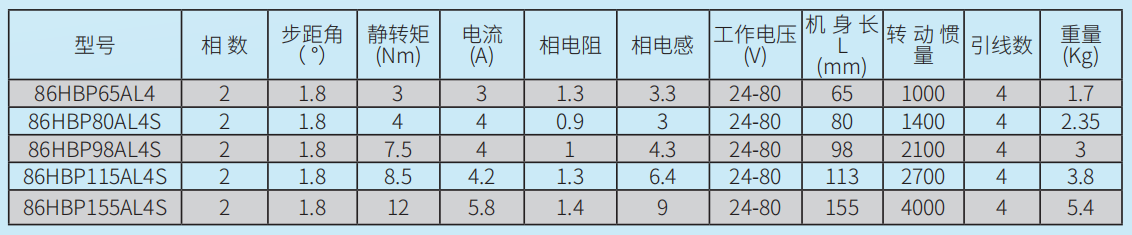

86電機規格參數

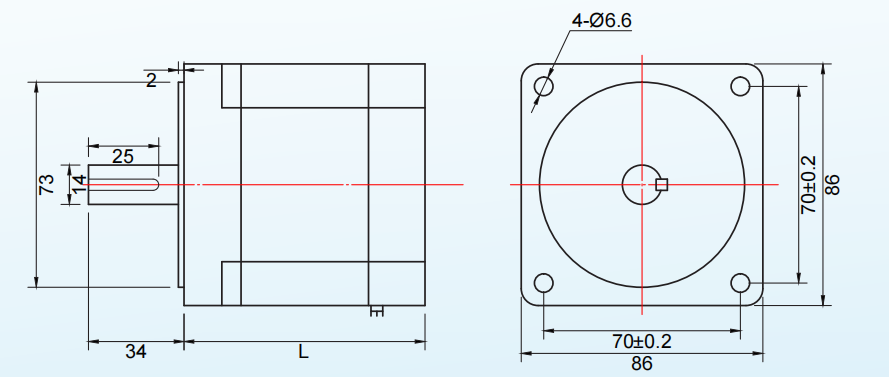

安裝尺寸圖

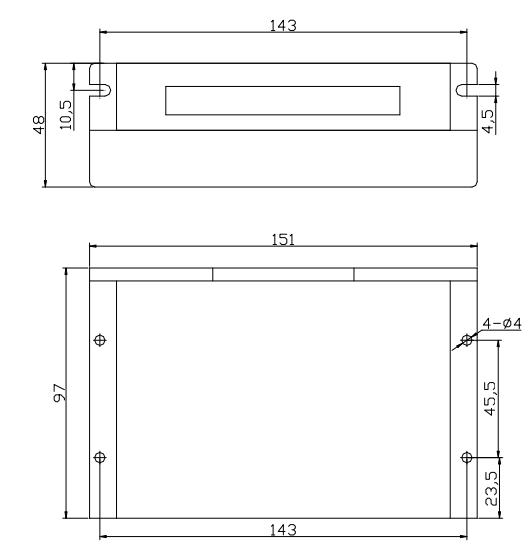

驅動器安裝尺寸圖

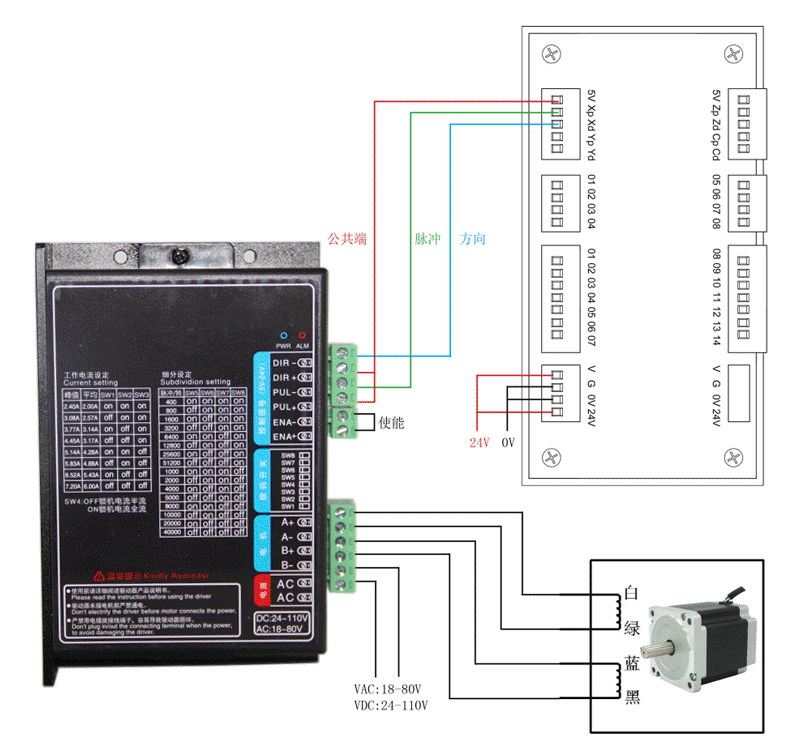

參考接線圖

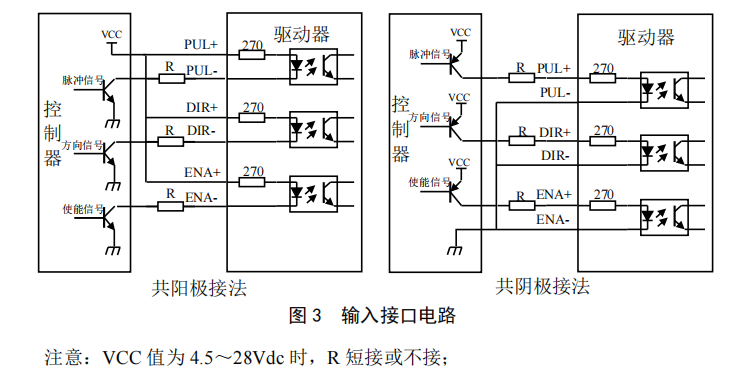

控制信號接口電路

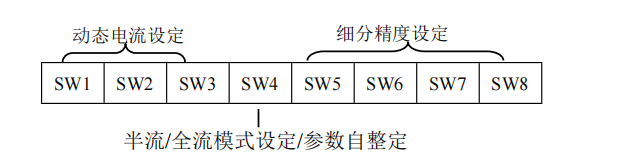

撥碼開關設定

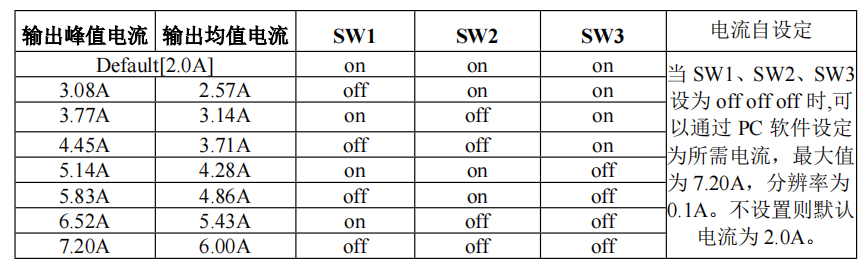

工作（動態）電流設定

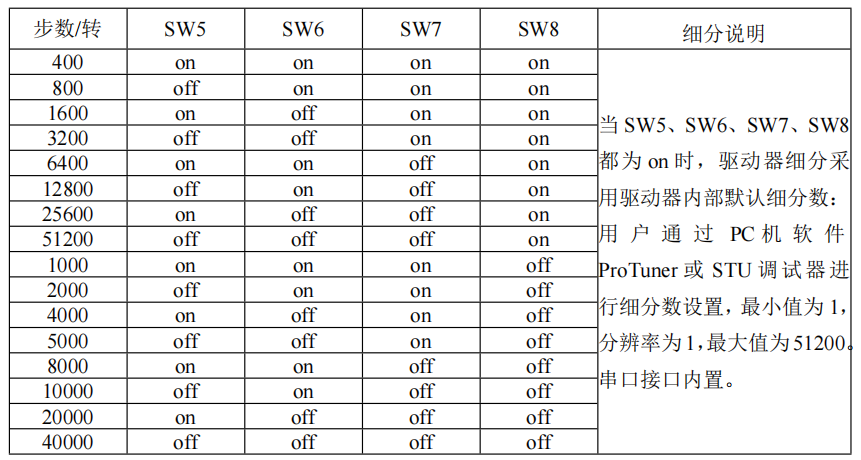

細分設置
靜態電流可用 SW4 撥碼開關設定，off 表示靜態電流設為動態電流的一半，on 表示靜態電流與動態電流相同。 應用中常見問題和處理方法
|
