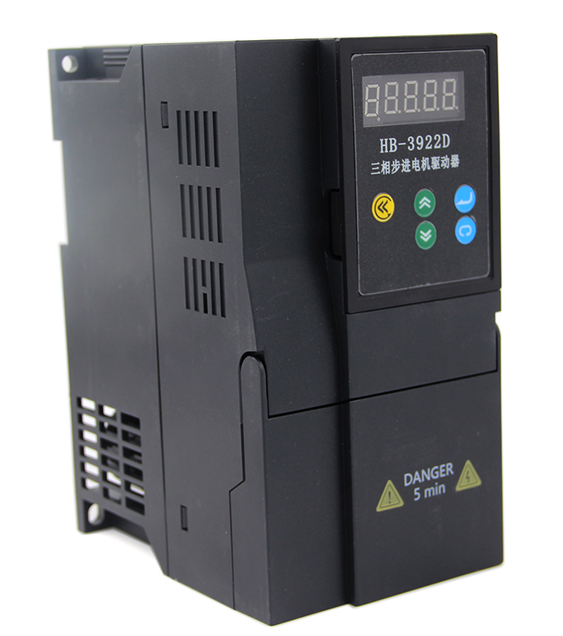

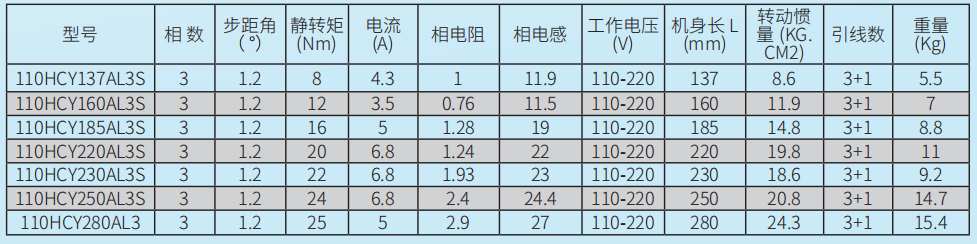

HB3922D三相步進電機驅動器，供電電源電壓交流200-230VAC,驅動器連續輸出電流****值7A,峰值電流10A,可設置****細分60000個脈沖轉一圈，Max pulse frequency is500HZ.驅動器自帶5位數顯，可以實時監測電機運行狀態，也可通過驅動器面板設置外部脈沖，面板控制及485通訊串口控制，適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。 適配電機參數 110電機規格參數

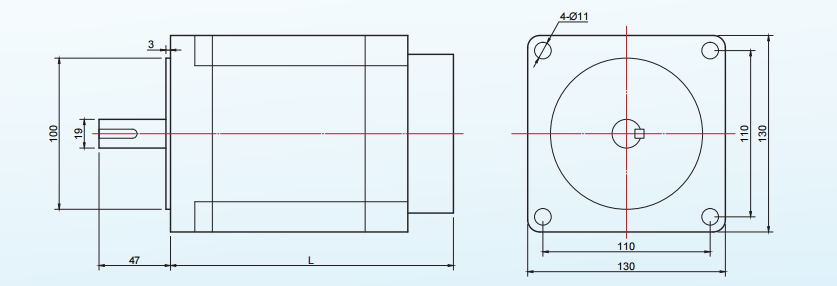

安裝尺寸圖

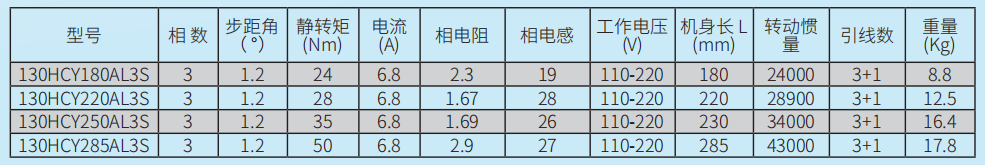

130電機規格參數
安裝尺寸圖

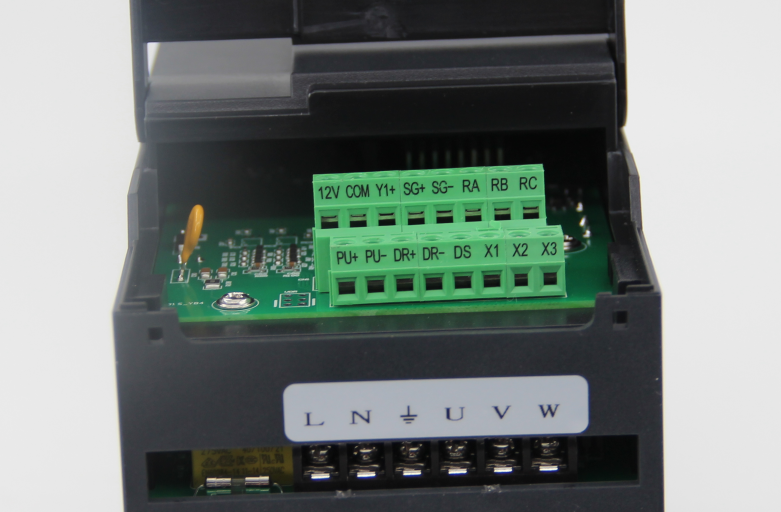

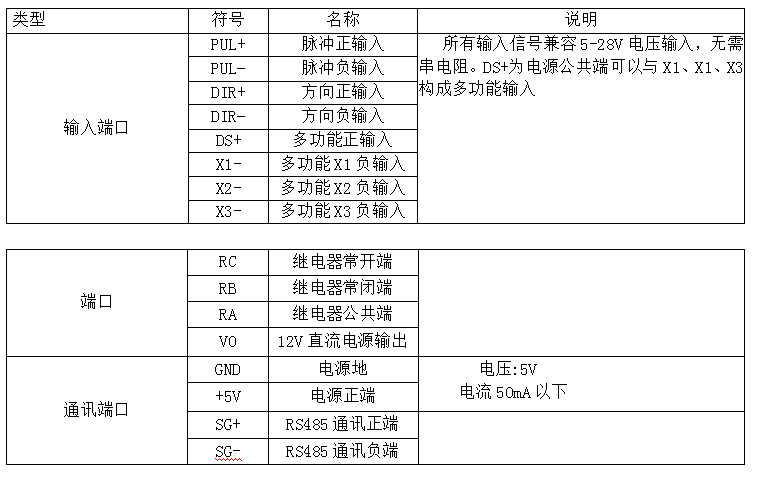

控制信號端口

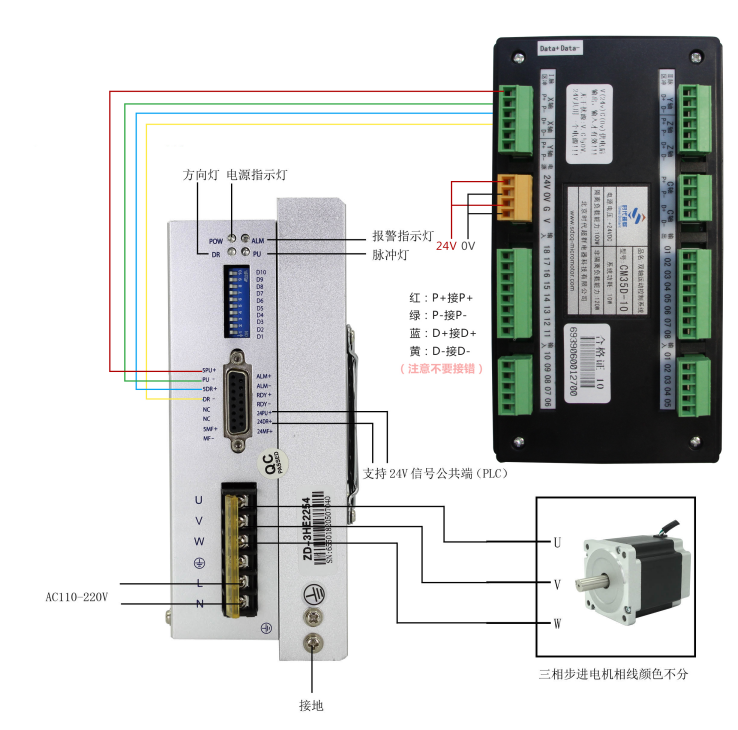

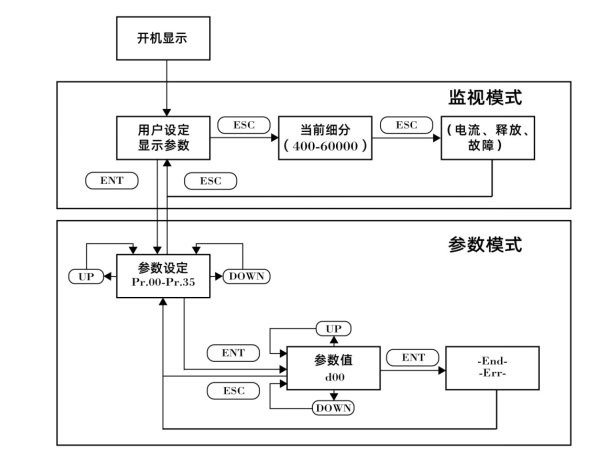

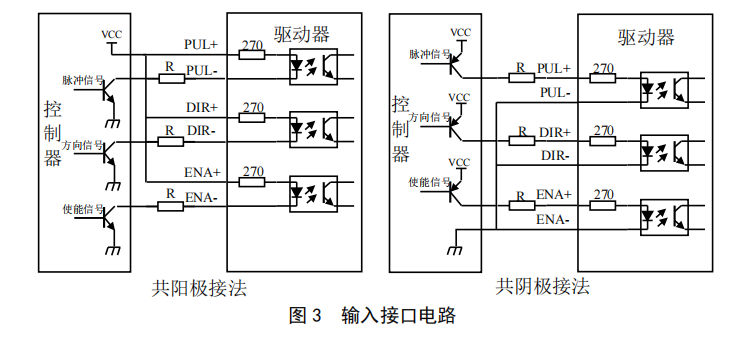

參考接線圖  控制信號接口電路  驅動器操作界面及模式

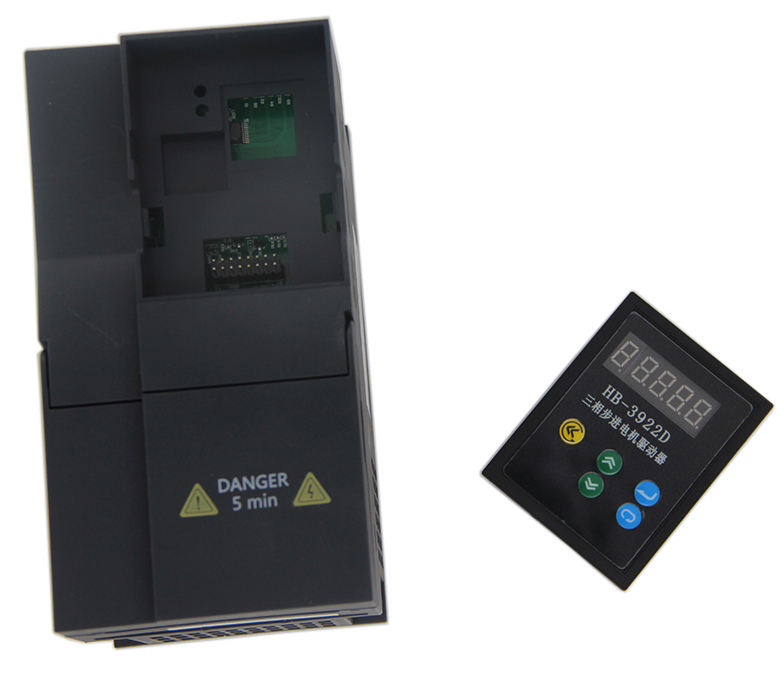

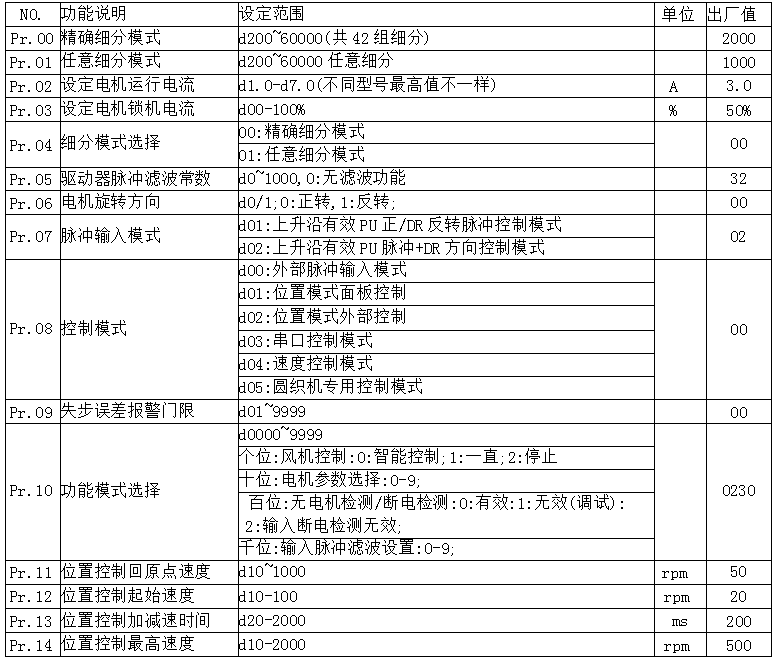

出廠設置：面板組合設置(ESC+ENT)長按5S 恢復出廠值： 參數設置：在無運轉狀態下長按ENT鍵3S進入，以防止客戶誤入調整； 部分故障恢復；長按ESC鍵3S。  控制面板可以對控制參數進行設置

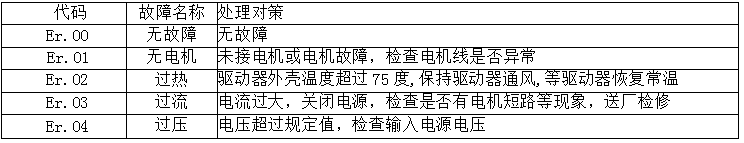

更詳細參數可以聯系淘寶客戶 應用中常見問題和處理方法 故障代碼
常見問題分析 電機嘯叫：是否驅動器運行電流與電機額定電流不匹配，是否加速時間太短，是否Max speed設置過大。 位置不準；是否細分數不對，電機負載過大。 電機不轉：檢查供電是否正常；驅動器控制模式選擇是否匹配：數碼管是否顯示報警信息：電機軸是否已鎖，電機不動作。 驅動器、電機嚴重發熱；適當?shù)臏p小驅動器運行電流或增加驅動器和電機的通風散熱。
|
