有許多新客戶是剛剛接觸步進電機，不清楚步進電機怎么用，首先要明確，步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元步進電機件。那么就需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要要發送脈沖的控制器或者PLC，還需要給控制器或者驅動器供電的開關電源等。這些是最基本的構成要素。 推薦一套新手可以使用的步進電機套裝，不需要編程，旋鈕調速，按鍵啟停，正反轉

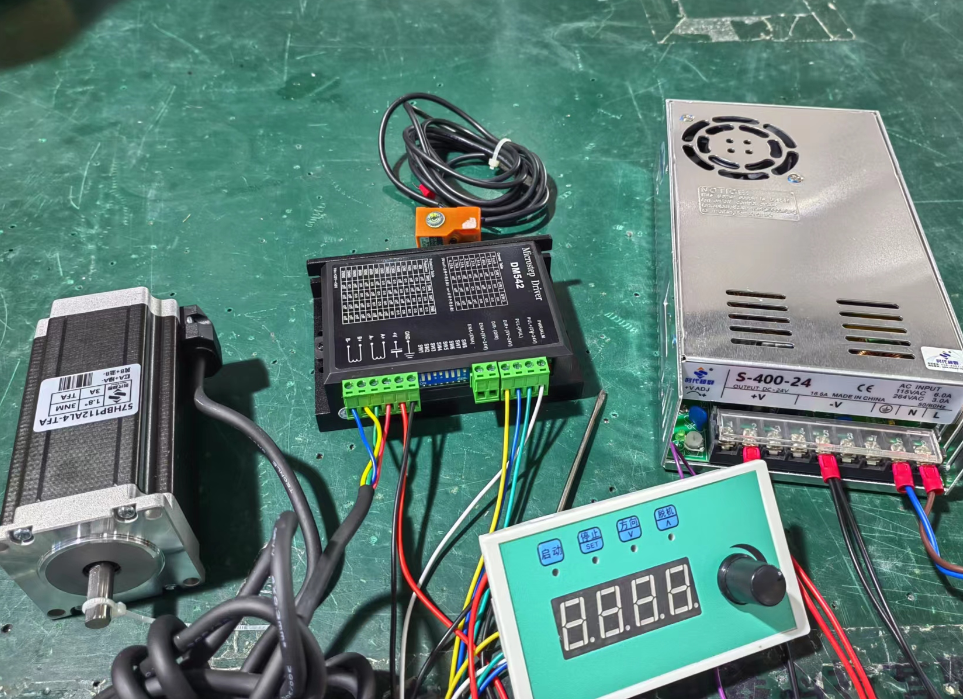

選擇產品： 時代超群57步進電機 57HBP112AL4-TFA 時代超群57步進電機 DM542 時代超群步進控制器 CS10-3 開關電源 24V 400W 接線如上圖： 電機接驅動：紅綠一相 黃藍一相 分別接到驅動器的A B相 正負不分

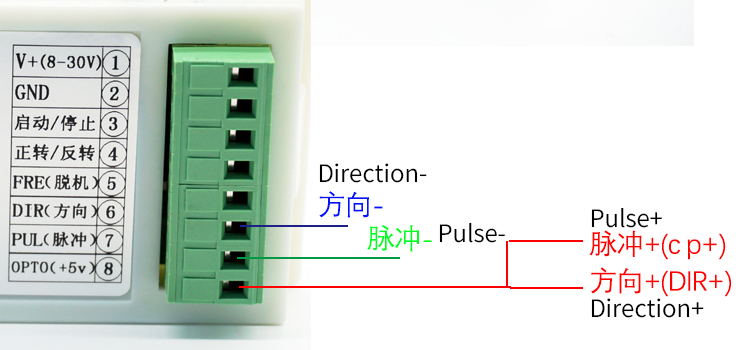

其次，接好脈沖和方向口
驅動接控制：控制器的5V信號公共端接驅動器脈沖+和方向+ 控制器的方向接驅動器的方向-
控制器的脈沖接驅動器的脈沖- 控制器的電源接24V電源
開關電源接驅動器：開關電源的L~N接220 開關電源的V+接驅動器正極 電源的COM接驅動器的負極

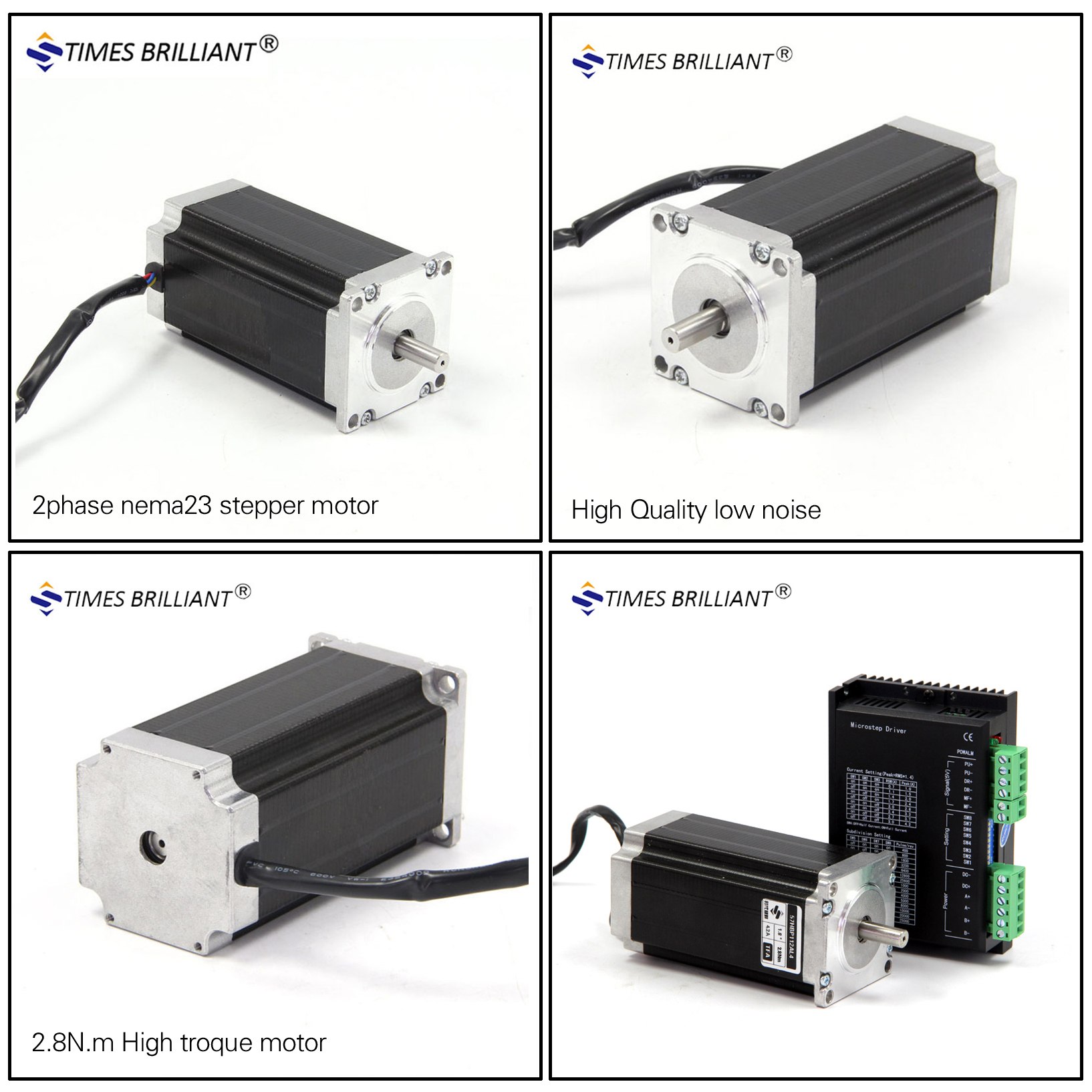

57HBP112AL4-TFA，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.8° 扭矩2.8N.m，電流4.2A，機身高112MM，軸徑Φ8MM，銑扁，出軸長22mm，配套的驅動ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖響應頻率可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4
時代代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-3000轉每分鐘,可以實現電位器無極可調。還可以外接啟停、方向可以實現外部控制,具有調速、定長功能，能夠顯示實時轉速. 控制器默認模式：旋鈕調速，面板有啟停按鈕和正反轉按鈕，操作簡單，易上手。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
