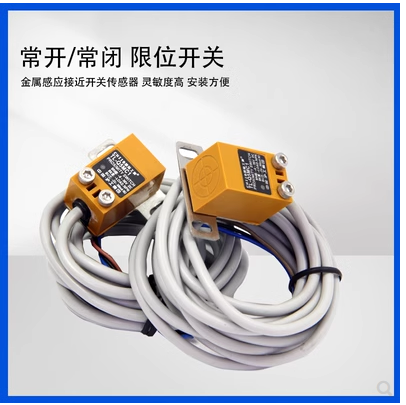

常閉和常開怎么區分 三線DC24V的電感式PNP型：棕色接+24V ,藍色接0V黑色 接數字萬用表直流電壓檔的紅表筆，黑表筆接0V 。這時萬用表有24V電壓是常閉的，沒有24伏電壓是常開的。 接近開關NPN與PNP常開常閉的區別 PNP區分，PNP信號的接近開關其電路圖如下所示：由圖中可以看到，PNP信號是屬于下拉電阻負載的，所以其公共端（即COM端）是負極，所以采集信號的時候要接的線就是信號線與電源負兩根。區分方法：用開關電源給接近開關上電，在感應范圍內沒有被測物的情況下，用萬用表量信號線與電源負之間的電壓，如果此時電壓為0，而感應范圍內有被測物時電壓為24V左右（****值），那么這個開關是PNP常開信號。
|
