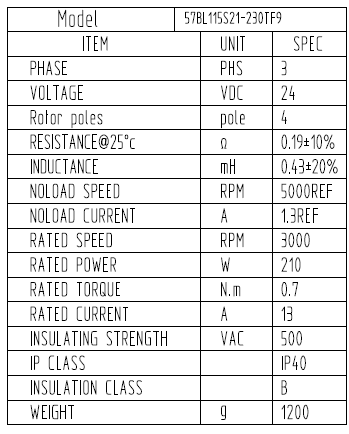

上圖使用的是時代超群直流無刷電57BL115S21-230TF9,電機電壓24V，功率210W，轉速3000轉，具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能�？捎糜诔橛蜔煓C、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。

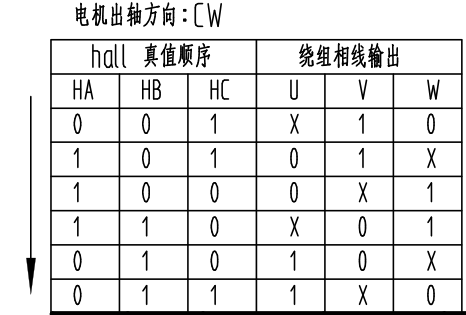

電機時序圖如下：

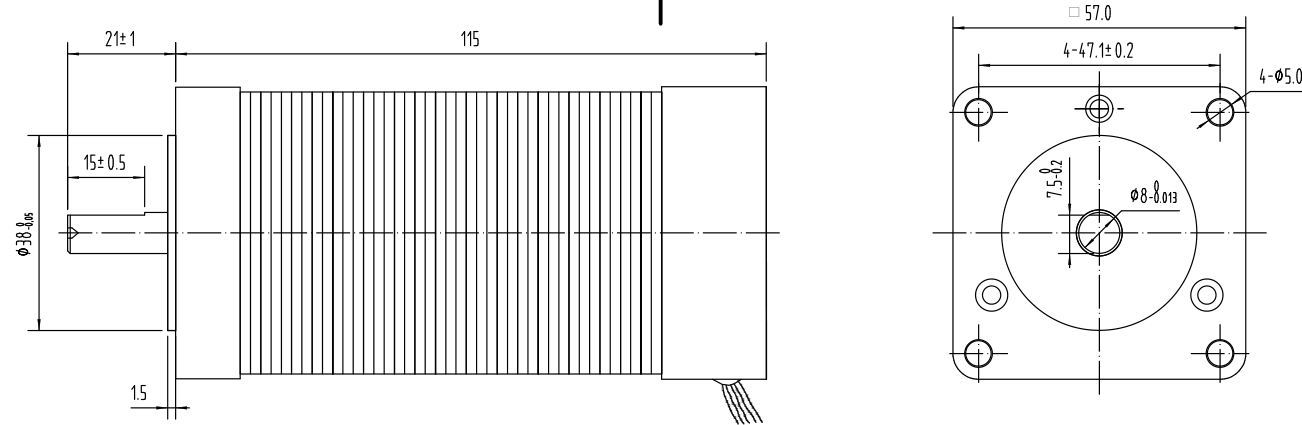

產品尺寸圖如下：

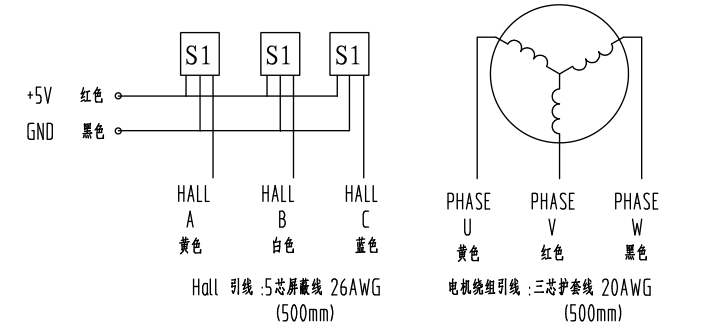

接線定義如下：
時代超群直流無刷電機57BL115S21-230TF9特性曲線圖

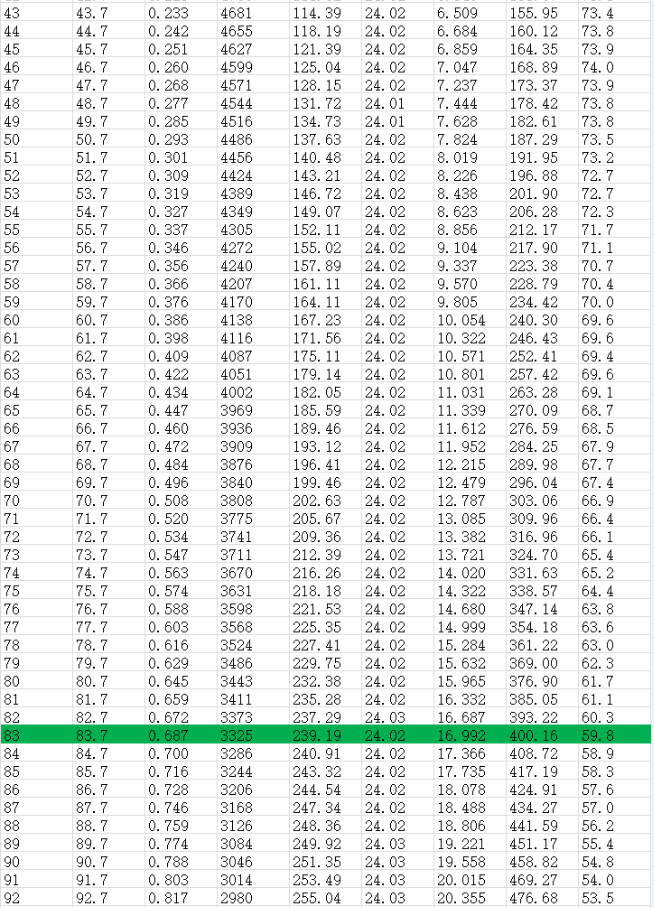

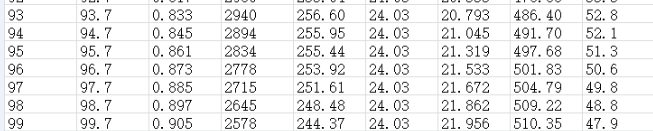

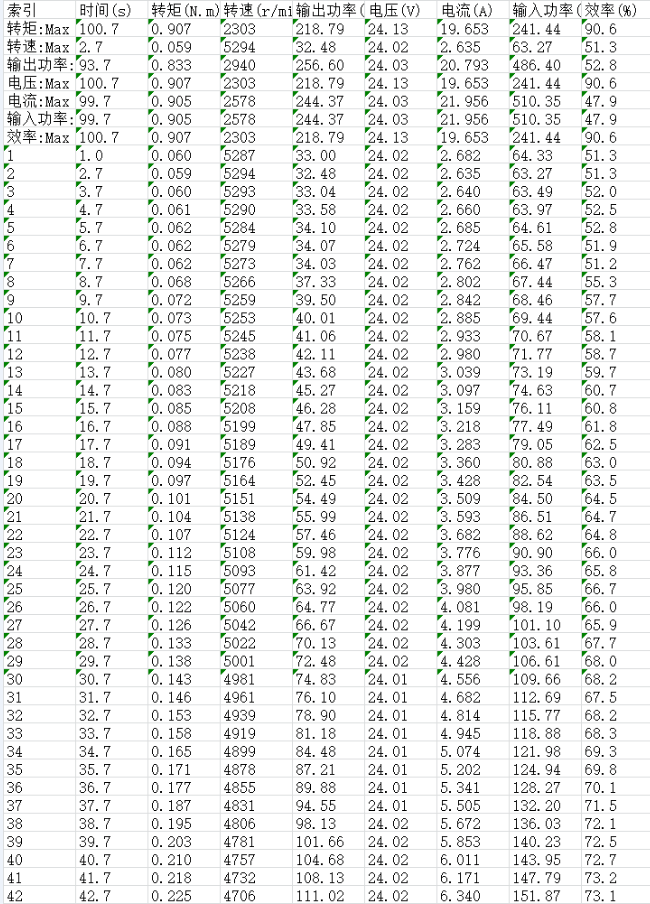

高低速數據統計：
時代超群直流無刷電機57BL115S21-230TF9的力矩常數是多少？ 答：力矩參數是0.054N.m/A 時代超群直流無刷電機57BL115S21-230TF9的線電阻是多少？ 答：0.19±10%Ω 注意：線電阻/2=相電阻 時代超群直流無刷電機57BL115S21-230TF9的線電感是多少？ 答：0.43±20% mH 注意：線電感/2=相電感 時代超群直流無刷電機57BL115S21-230TF9的空載電流和額定電流是多少？ 答：空載電流1.3A，額定電流13A 時代超群直流無刷電機57BL115S21-230TF9的空載轉速和額定轉速是多少？ 答：空載轉速5000RPM，額定轉速3000RPM 電機使用的材質： 外殼前后端蓋是鋁的， 中間的定子鐵心是硅鋼片的， 軸承是日本進口NMB軸承， 材料是軸承鋼的， 主軸是45鋼調質料 ， 汝鐵硼磁鋼 漆包線是純銅
