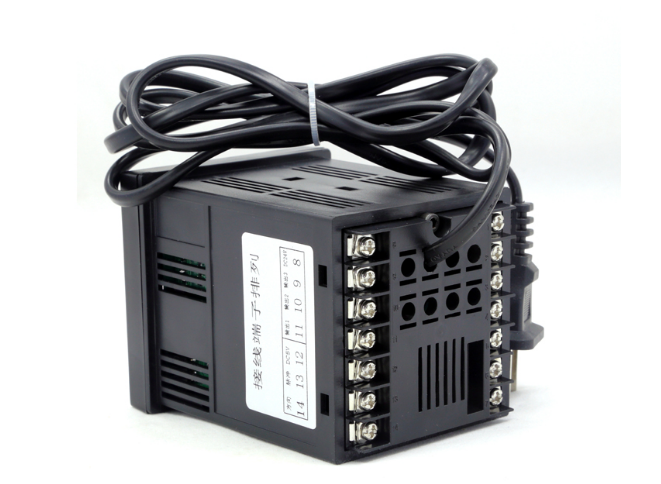

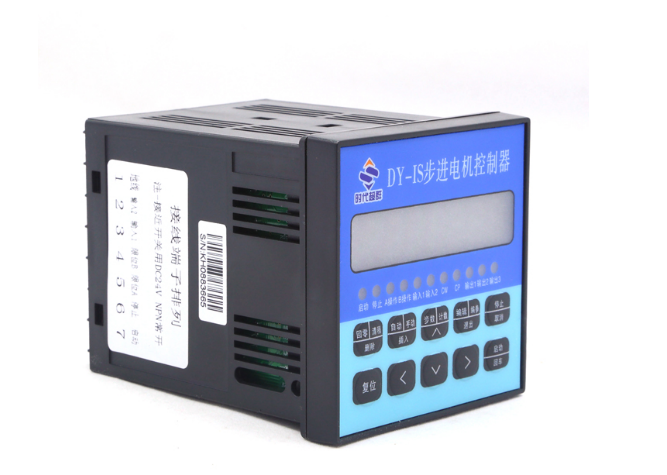

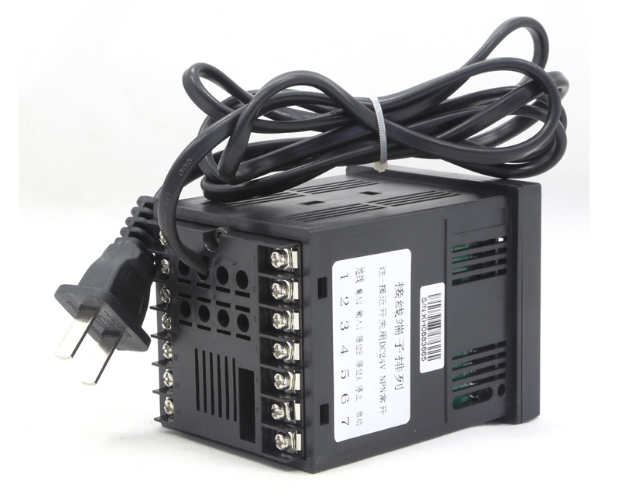

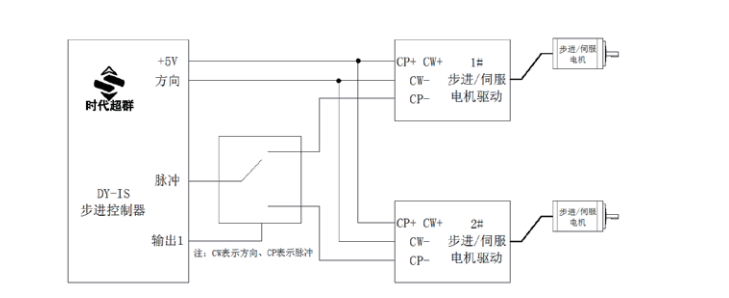

例一： 參數要求：起跳頻率 2.5KHZ, 升降速較快 , 間隙補償為 0; 運行要求：以 2.9KHZ 的速度運行 98765 步，再以 15KHZ 的速度反向運行 8765 步，停止。
參數清單：（進入?yún)⒃O(shè)定狀態修改）JF=02500，rS=H， CC=0000。 清序清單：（進入程序編輯狀態） 00 SPEED 02900 ；給下面的運行賦值速度 2.9KHZ 01 G-LEN 00098765 ；電機正向運行 98765 步 02 SPEED 15000 ；給下面的運行賦值速度 15KHZ 03 G-LEN － 0008765；電機反向運行 8765 步 04 END ；程序結束 例二： 參數要求：起跳頻率 2 . 5 K H Z，升降速較慢。間隙補償 為 12； 運行要求：?jiǎn)?dòng)時要求蜂鳴器響一短聲后以 39KHZ 的速度 運行 1234567 步，使 3 個輸出量為 101 狀態，延時 55.9 秒后 使后二位輸出狀態為 11，程序在此處暫停，直到再次啟動后使 用電機以同樣的速度返回起始點的另一側第 888 步的位置，到 位后發出一長聲通知，結束。
參數清單：（進入?yún)?shù)設定狀態修改）JF=02500，rS=L， CC=0012。 程序清單：（進入程序編輯狀態） 00 OUT nnno ；使蜂鳴器響一短聲 01 SPEED 39000 ；給下面的運行賦值速度 39KHZ 02 G-LEN 01234567 ；電機正向運行 1234567 步 03 OUT 101n ；使 3 個輸出量為 101 狀態 04 DELAY 0055900 ；延時 55.9 秒 05 OUT n11n ；使后二位輸出狀態為 11 06 PAUSE ；程序在此處暫停 07 GOTO-0000888 ；電機返回起始點的另一側第 888 步的 位置 08 OUT nnn1 ；使蜂鳴器響一長聲 09 END ；程序結束
例三： 運行要求：（參數設定省略）有一物體，從零點以 2.9KHZ 的速度向前運行 100 步（此點作為物體的參考點）；在參考 點停止后輸出 010；檢測輸入位，若 INI=0，電機同速度返回 零。若 INI ≠ 0，電機以 15KHZ 的速度再向前運行 10000 步后 使蜂鳴器短聲報警；再以 35KHZ 的速度返回參考點。若這時 INI=0，則返回零點，否則繼續按第一次的方式循環，以此類推。 要求返回零點后，蜂鳴器響長聲報警。
程序清單：（進入程序編輯狀態） 00 SPEED 02900 ；給下的運行賦值速度 2，9KHZ 01 G-LEN 00000100 ；電機向前運行 100 步 02 OUT 010n ；使輸出狀態為 010 03 SPEED 15000 ；INI ≠ 0，則賦值新的速度 15KHZ 04 G-LEN 00010000 ；再向前運行 1000 步 05 OUT nnn0 ；使蜂鳴器短聲報警 06 SPEED 35000 ；給下面返回參考點的運行賦值速度 35KHZ 07 GOTO 00000100 ； 電機以 15KHZ 速度返回參考點 08 LOOP 03 00000 ；電機作無限循環，直到 INI=0 才返回 零點 09 SPEED 02900 ；賦值返回零點的速度 2.9KHZ 10 GOTO 00000000 ；電機以 2.9KHZ 速度返回零點 11 OUT nnn1 ；返回零點后蜂鳴器長聲報 12 END ；程序結束 例四： 運行要求：（參數設定省略）某一物體從零點處以高速 39KHZ 向前運行直到碰到前方的行程開關，再同速返回至零點 處，結束。（假設此系統的起跳頻率為 500HZ，零點至接近開 關的距離大于 100000 步，小于 100010）。 設計分析：此運動的位移量并不知道其精確值，而只是知道一個大概范圍（屬于未知變量控制）。我們采用中斷操作解 決這一問題。我們把行程開關連接至 ( 限位 A)A 操作端口，由 于中斷操作時電機降速停止，如果以高速直接運行至行程開關， 必然會關生過沖，為了避免過沖，我們采用先高速后低速（低 速低于起跳頻率）。 參數設定：（進入?yún)?shù)設定狀態改變）設定 ( 限位 A)A 操 作入口地址 nA=04，其他參數略。 程序清單：（進入程序編輯狀態） 00 SPEED 39000 ；賦值速度 39KHZ 01 G-LEN 0099000 ；先高速接近，但不能碰上行程開關 02 SPEED 00400 ；低速值頻率要低于起跳頻率 03 G-LEN 07999999 ；任意設置一個大位移量去接確行程 開關 04 SPEED 39000 ；( 限位 A)A 操作入口，賦值回零速度 39KHZ 05 GO-AB-A ；按反方向，運行相同位移量，回零 06END ； 程序結束
|
