兩相混合式步進電機如何區分相線，如何與驅動器接線：
首先我們知道兩相步進電機是有四根動力相線，廠家不同線的顏色可能有所不同，但歸根結底原理是一樣的，如果更換了不同的電機，線的顏色不同了，該如何區分相線呢。有兩種簡單的小方法分享給大家。 第一個就是借助萬用表：

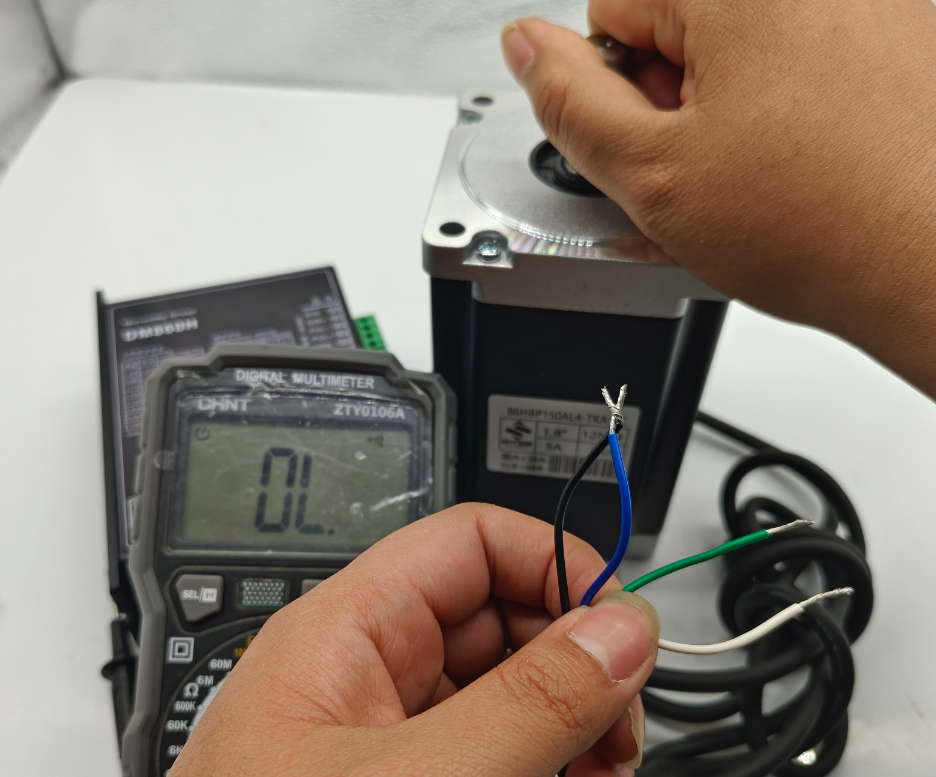

萬用表打到通斷檔，隨機選取兩根相線，測試是否能導通，如圖沒有任何變化的則不是一相，如果顯示導通，且蜂鳴器響起則證明這兩根線為同一相，另外兩根線為一相
另一種方法就是手?jǐn)Q動電機軸的方式測相線，首先把四根相線全部分開來，不要互相觸碰到，然后手?jǐn)Q動電機軸，感受電機軸的轉動阻力，然后選取其中兩根線擰到一起，再次擰動電機軸，感受轉動阻力有無增加，如果沒有變化則這兩線不是同一相，如感覺阻力明顯增加，則這兩根線為同一相，繼續檢測兩外兩線，這種方式適合測試小體積電機或者無剎車電機。

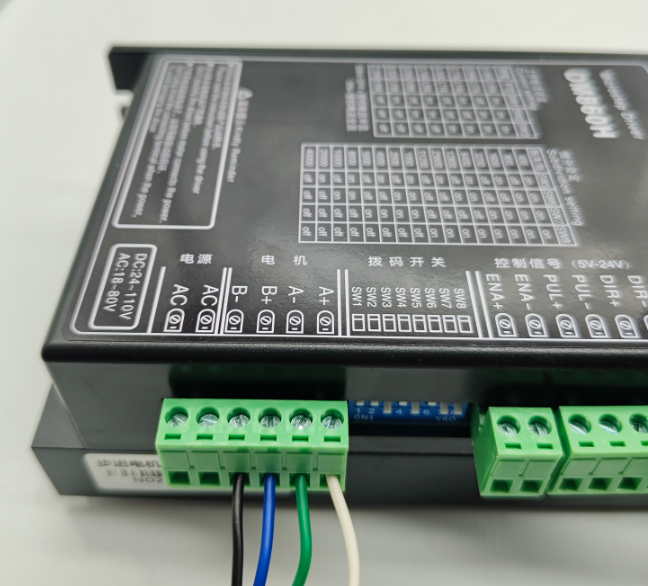

另外兩相步進電機如何接線： 已知兩相步進電機驅動器鏈接電機的端口為A+ A- B+ B- 四個端口，其中A+A-為一相 B+B-為一相，直接對應電機的某一項兩根相線，AB主要是為了區分電機的兩個相，沒有其他實際作用，就例如電機線白綠藍黑四根線，白綠一相 藍黑一相，那么白綠我可以接在A組，也可以接在B組實際使用上并沒有任何區別，另外就是同一組的+ -。這兩個主要就是一個方向的問題，例如白綠一相同接在了A+A-，那么白=A+ 綠=A-的時候初始方向是正傳，那我想讓他反轉的話，就把兩根線調換一下位置，白=A- 綠=A+，電機啟動之后初始方向就為反轉了
