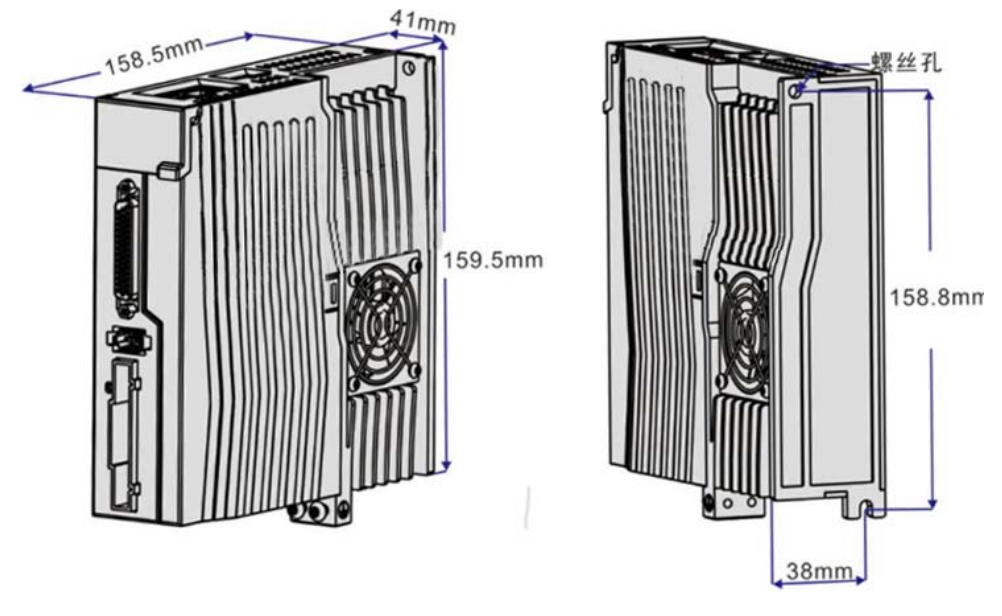

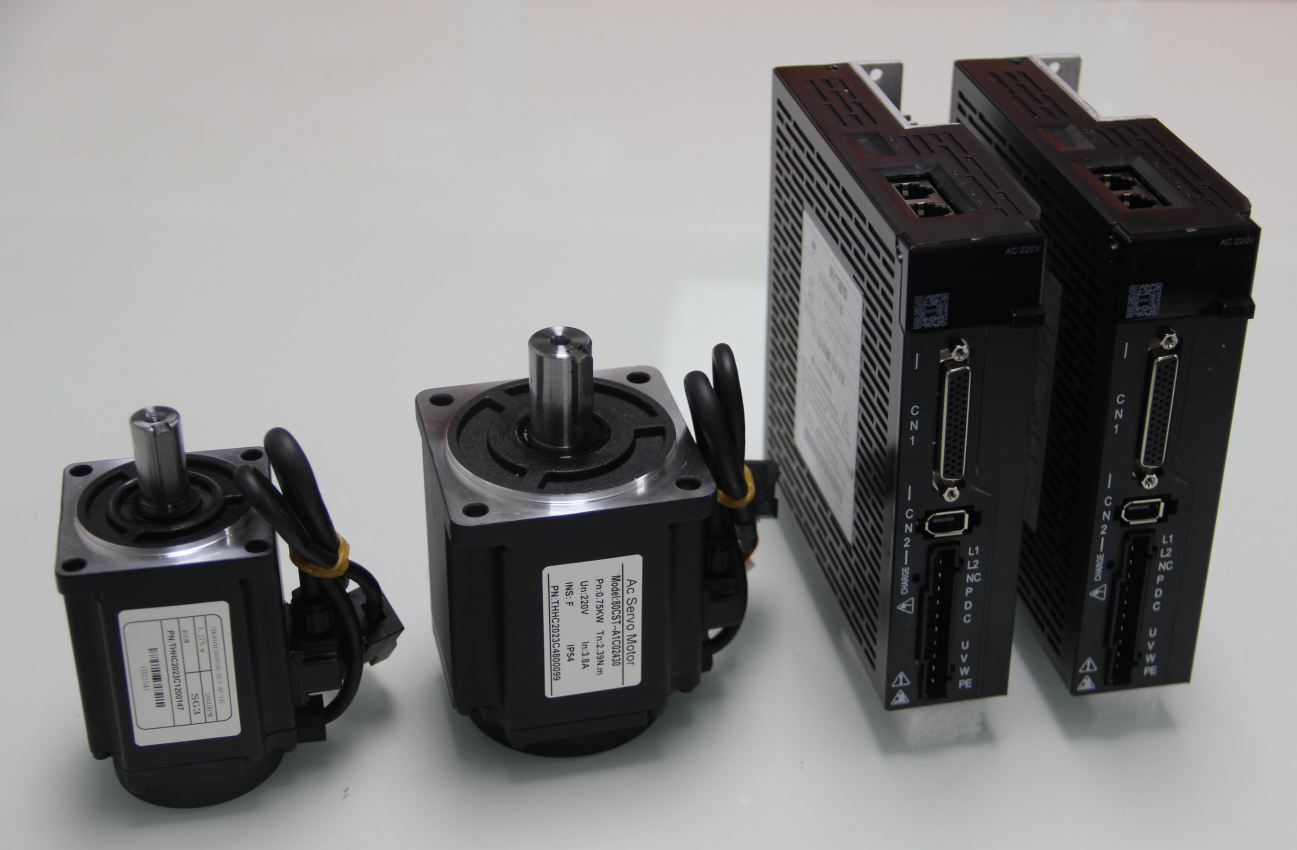

經濟款SD磁編伺服接線 SD100C-15AL/SD100C-20AL(注：無風扇)安裝尺寸相同，如下圖所示：

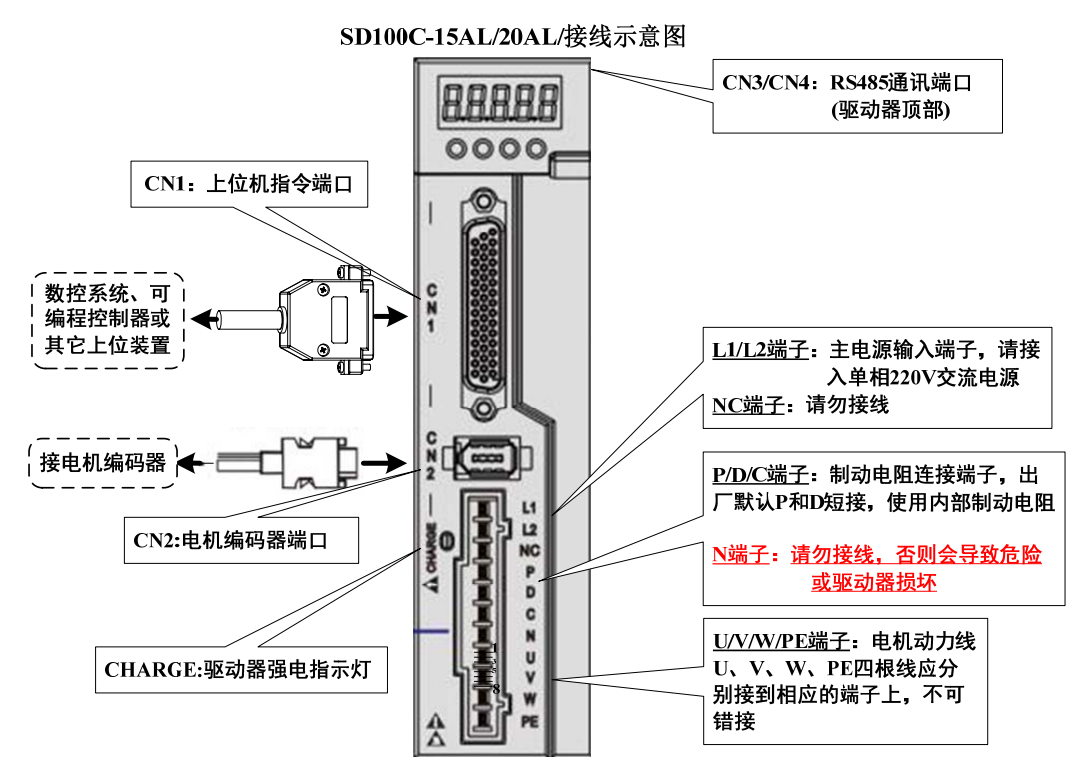

前面板端子接線示意圖

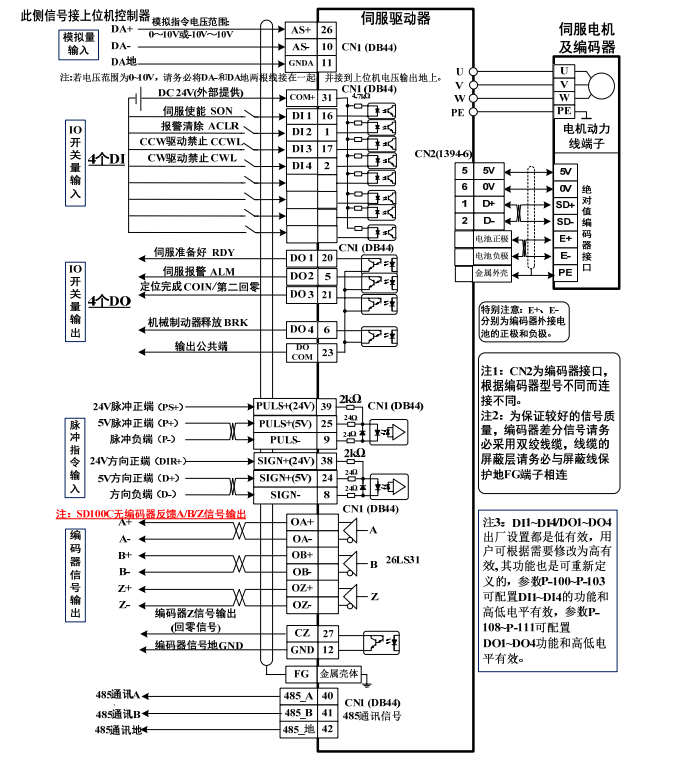

控制端口 CN1 和編碼器端口 CN2 連接圖

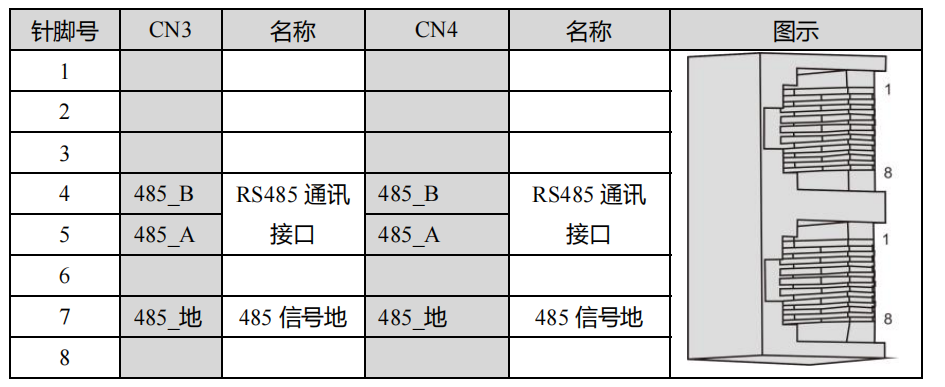

特別注意： 如果脈沖指令信號是 24V 電源，則 PULS+必須接到 CN1 的 39 腳、SIGN+必須接 到 CN1 的 38 腳，否則有可能損壞脈沖指令端口； 如果脈沖指令信號是 5V 電源，則 PULS+必須接到 CN1 的 25 腳、SIGN+必須接 到 CN1 的 24 腳，否則有可能脈沖接收不正常。 通訊端口 CN3/CN4 連接圖 通過驅動器上的 485 通訊端口 CN3 和 CN4，可以實現驅動器與 CNC、PC、PLC 等上 位機及驅動器的通信連接，其中 CN3 和 CN4 的端口引腳定義如下：
特別說明： RS485通訊端口也可以通過CN1的40/41/42連接， ‹ 可以通過專用串口電纜連接 PC 機或上位機控制器，禁止帶電插拔。 ‹ 建議用雙絞線或屏蔽線，線長小于 2 米。 ‹ 多機串聯時，CN3 接上一級驅動的 CN4，CN4 接下一級驅動的 CN3。 ‹ 使用 RS485 總線通訊時，當上位機的 485 信號地與大地（PE）相連時，請通過合理接 地的方式將上位機 PE 端子與驅動器端子相連接，該情況下禁止將上位機 485 信號地連接到 驅動器 485 信號地（GND），否則可能損壞驅動器。
|
