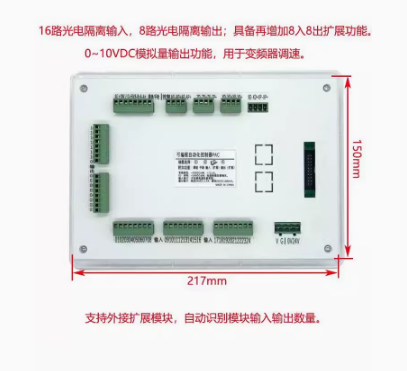

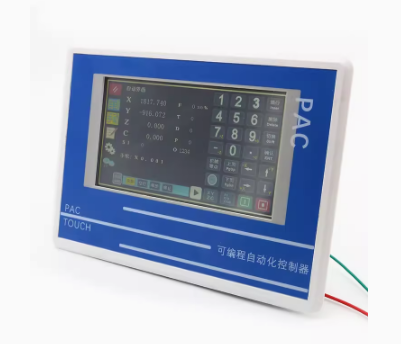

時代超群CM46PAC邏輯運算使用說明 邏輯運算可擴展系統的功能，當無需邏輯運動時，請“參數”“系統”“控制項”下的“邏輯運算 有效/邏輯運算無效”選為“邏輯運算無效”。否則選為“邏輯運算有效”。 每個系統中只能有一套邏輯運算。系統在退出邏輯編輯時自動保存邏輯運算程序。 邏輯運算說明 最多可編寫100條邏輯運算指令； 序號即為行號，取值00-99； 每個系統中只能有一套邏輯運算； 每1毫秒運算5條，最多20毫秒運算一遍，少于5條時只需1毫秒； 對于輸入的信號應保持21毫秒以上，最快時(少于5條)應在2毫秒以上。 程序運行中可控制邏輯運算是否處理(見“輸出狀態”中的M67,M68)。 輸入點的擴展 本系統的輸入點數為16/24個，當設置的按鈕過多時，將受輸入點數量的限制。 利用邏輯功能中的“二與”功能可通過二個輸入點擴展為3個邏輯輸入點，但各輸入狀態不能同時有 效。 結合“跳轉”指令三個輸入可擴展為6個邏輯輸入點，四個輸入點可擴展為12個邏輯輸入點。五個輸 入點可擴展為24個邏輯輸入點，但各輸入狀態不能同時有效。 擴展邏輯輸入時，每個按鈕的接線將是多線同接(三線、四線、五線)。 用邏輯擴展的按鈕，在IO設置中，應設為邏輯變量號。 加工程序中邏輯變量的應用 加工代碼中可使用或改變邏輯變量的狀態。 如M指令中，M33-M64為設置邏輯變量1-32的狀態。 如指令中的P或測位跳轉，可檢測邏輯變量的狀態，以控制跳轉。 邏輯變量的狀態在主畫面下有其狀態的顯示，以便于觀察。 檢測條件的擴展 當程序中使用的檢測條件，并非特指某一輸入口，而是幾個輸入口的條件組合時，可使用邏輯處理功 能。 如測位運動，當輸入口1,2任意一個口有效(為1時)產生測位運動的有效信號時，可使用二或，當其中 任一信號有效均中止測位運動。如為二個信號同時有效，則使用二與，即二個信號同為有效時中止測位運 動。 如測位跳轉，亦可使用多個條件的復合結果。 如中斷操作，亦可使用多個條件的復合結果。
|
