電子齒輪是為了讓不同的設備有不同的數據單位（單位可以 是 mm, 度數，圈數等），同時，設備實際移動的距離，與控制器 上顯示的一致。 例如設備要求 X 軸以 mm 為單位 ,Y 軸以角度為單位，Z 軸以 圈數為單位，計算電子齒輪，填寫參數保存，編寫程序執行后， 設備就按控制器設定的值運行，分子、分母分別表示進給軸電子 齒輪的分子、分母，此數值的取值范圍為1~99999。

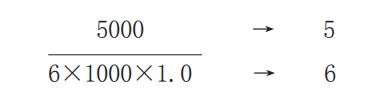

電子齒輪分子、分母的確定方法 電子單向轉動一軸所需要的脈沖數 電機單向轉動一軸所移動的距離（以微米為單位） 將其化簡為最減分?jǐn)?shù)，并使分子和分母均為 1~99999的整數， 當有無窮小數時（如 π），可將分子，分母同乘相同數（用計算 器多次乘并記住所乘的總值，確定后重新計算以消除計算誤差）， 以使分子、分母略掉的小數影響最小，單分子和分母均應為 1-99999 的整數。 例 1：絲杠傳動：步進電機驅動器細分為一轉 5000 步，或伺 服驅動器每轉 5000 個脈沖，絲杠導程為 6mm，減速比 1:1，即 1.0
即：分子為 5，分母為 6 例 2：齒輪齒條：步進電機驅動器細分為一轉 6000 步，或伺 服驅動器每轉 6000 脈沖，齒輪齒數為 20，模數 2. 則齒輪轉一周齒條運動 20×2×π

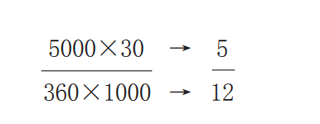

即：分子為 107，分母為 2241，誤差為 2241 毫米內差 3 微米 （注意 π 應該足夠精確） 例 3：旋轉角度：步進電機驅動器細分?jǐn)?shù)為一轉 5000 步，或 伺服驅動器每轉 5000 個脈沖 ，減速比為 1:30
例 4：運動圈數：步進電機驅動器細分?jǐn)?shù)為一轉 5000 步，或 伺服驅動器每轉 5000 個脈沖，減速比 1:1
即：分子為 5，分母為 1，所有的單位都換算成圈數
|
