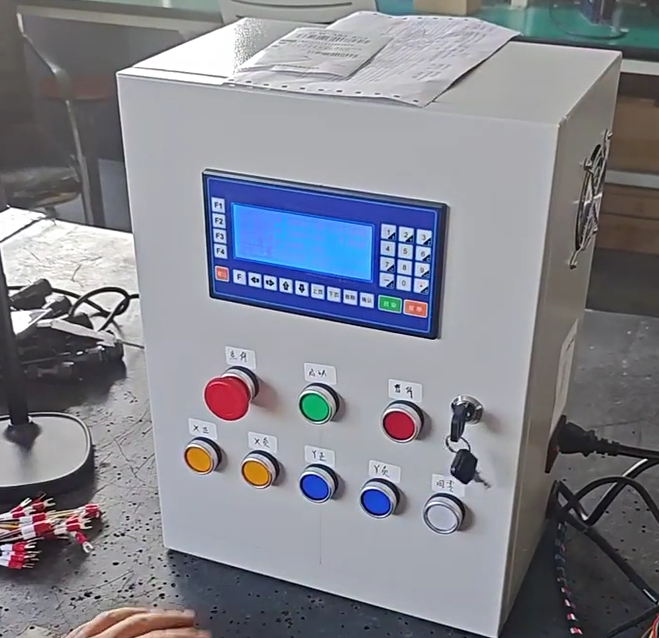

常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。 下圖為客戶定做的一套雙軸控制箱，控制兩套步進電機帶動兩根絲桿做XY位置移動
客戶要求，XY軸沒按下一次按鈕可以實現前進5mm，后退5MM，一個復位按鈕，實現XY回機械靈位。一個程序啟動按鈕，一個停止按鈕，和一個意外發生的急停按鈕。 下面看一下控制箱內部：  、

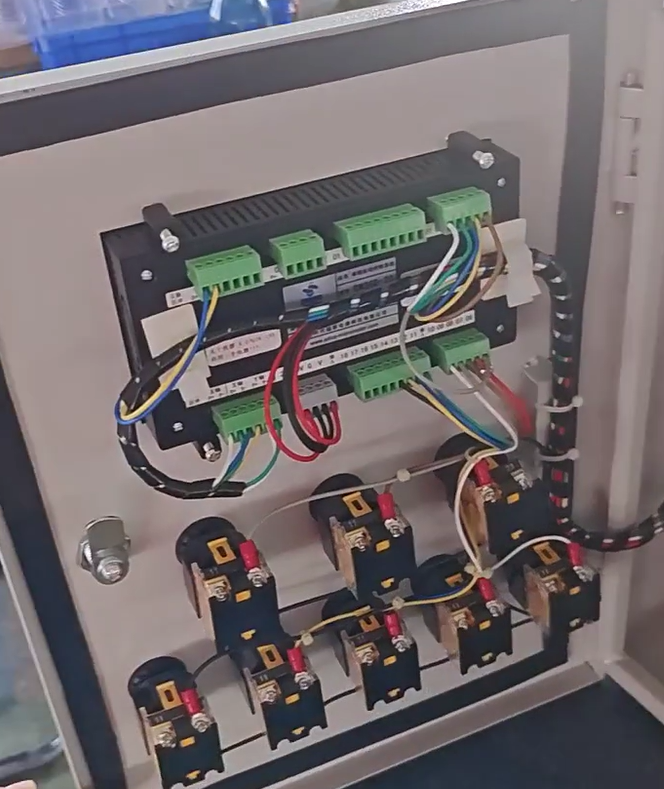

CM35D系列雙軸可編程控制器，每軸可以實現獨立運動，X、Y軸可以完成圓弧插補，每個軸可以根據預先設置好的電子齒輪公式來精確地走直線、角度、圈數。1-8個輸出口可以控制外部8路24V繼電器的通斷。1-14個輸入口可以讓外部的通斷信號來實現程序的啟動、暫停、急停，完成限位、回機械零點，電機正反轉等多個功能。通過.上位機軟件可以上傳程序、修改參數及下載開機界面。

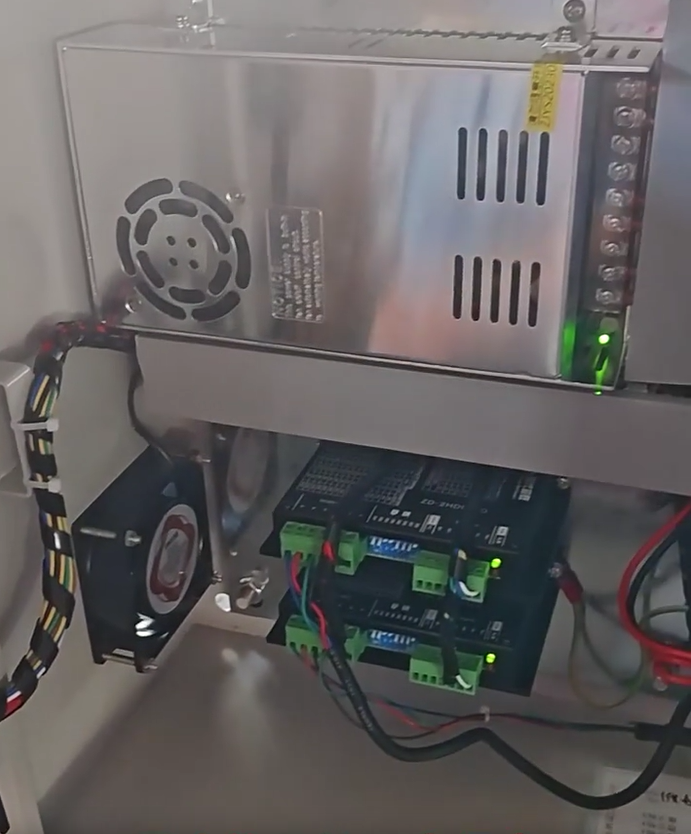

兩臺57步進電機驅動器，一臺24V-400W電源給驅動器和控制器供電

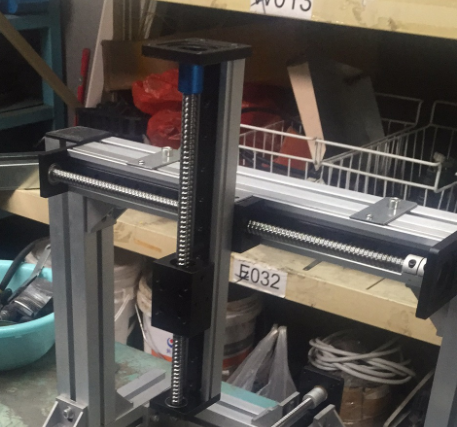

戶定制的線性模組滑臺，用于打磨機，途中采用了有效行程200mm.300mm的線性導軌各一臺,CBX系列線性滾珠絲杠直線導軌滑臺，水平載重30kg，垂直載重10kg,定位精度0.03MM，CBX1204-200,有效行程200mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此款有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠。
