時代超群57pCAN典型使用及接線圖（wgb）
典型組網(wǎng)

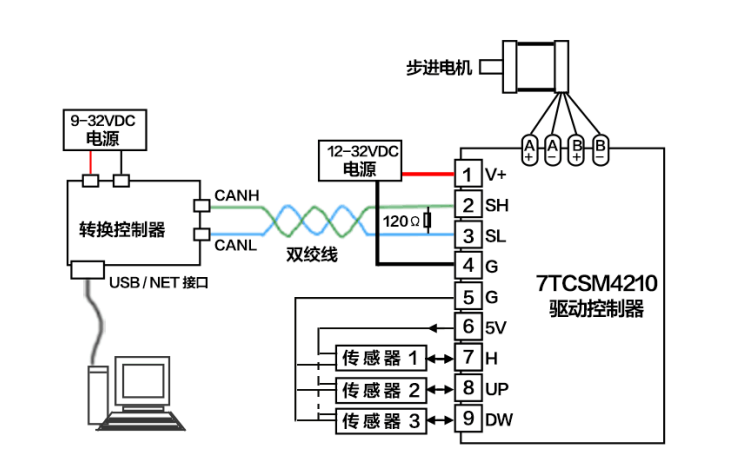

☆ CAN 總線與計算機網(wǎng)關（以太網(wǎng)、USB、串口等轉 CAN）連接使用
☆ CAN 總線與嵌入式控制器連接使用

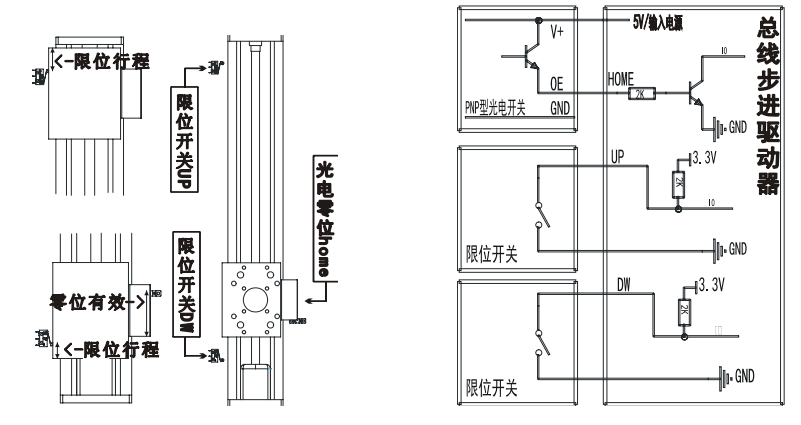

傳感器接口典型接線圖
推薦使用一個光電開關（輸出 PNP 型、或者推挽輸出）用于做精準的參考 零位，兩個限位用限位開關（行程開關、微動開關）等機械開關。如下：
在定位模式下，兩個限位開關為可選，零位光電開關是必選項。
