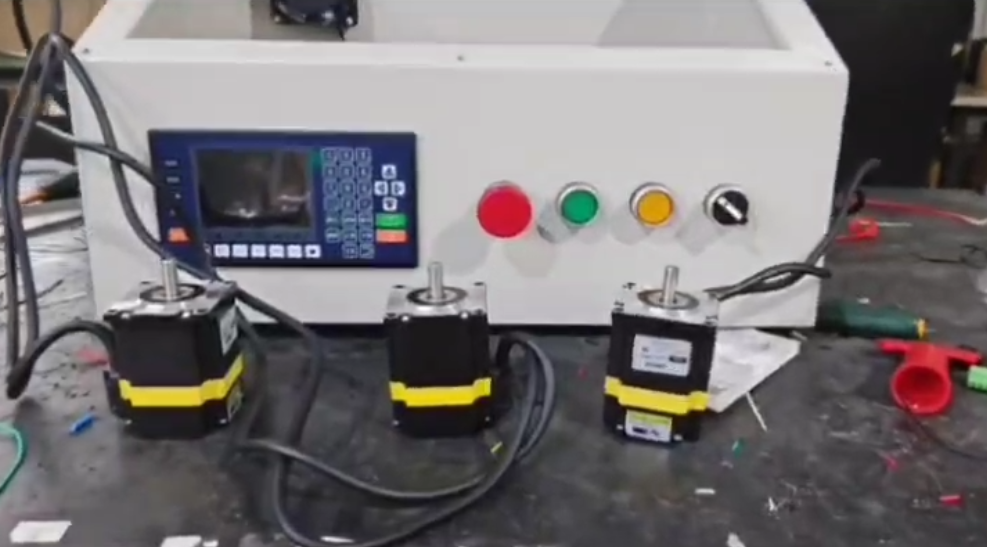

常會碰到一些客戶問控制器怎么編程。電機,驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象,公司提供了配電箱集成服務,只要客戶把自己設備想實現的功能高速技術人員,技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中,客戶只要插上電源,按下按鈕,即可輕松工作。 下圖為客戶定做的一套CM40系列四軸控制箱
客戶選用了三臺1.5NM的57閉環步進電機,控制器可實現位置控制,控制面板包含,啟動,停止,急停和方向按鈕

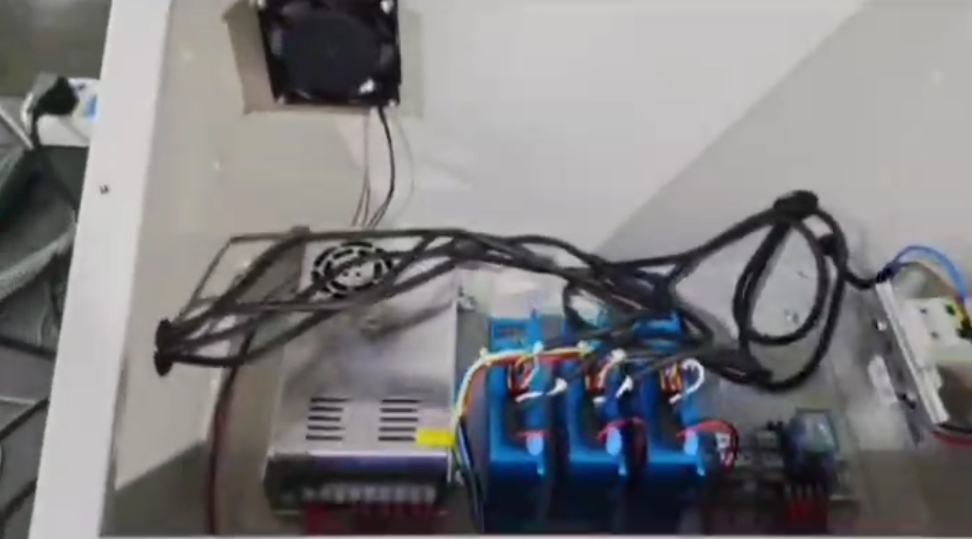

控制箱內一臺24V-400W電源給三臺HBS57驅動和一臺cm40控制其供電。 然后我們幫助客戶編程好程序。即回去啟動可完成簡單操作

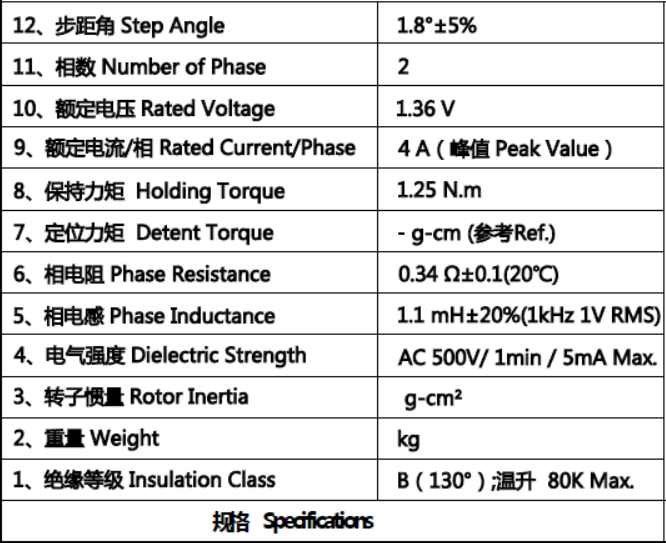

時代超群新推出一款小體積大扭矩57閉環步進電機驅動器套裝,高性價。57EBP75ALC-TF0電機輸出靜扭矩1.5NM,電流4A。1000線編碼器,高速響應好,力矩大。適合于各種中小型自動化設備和儀器,例如:線束加工機、激光打標機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。 具體參數如下:

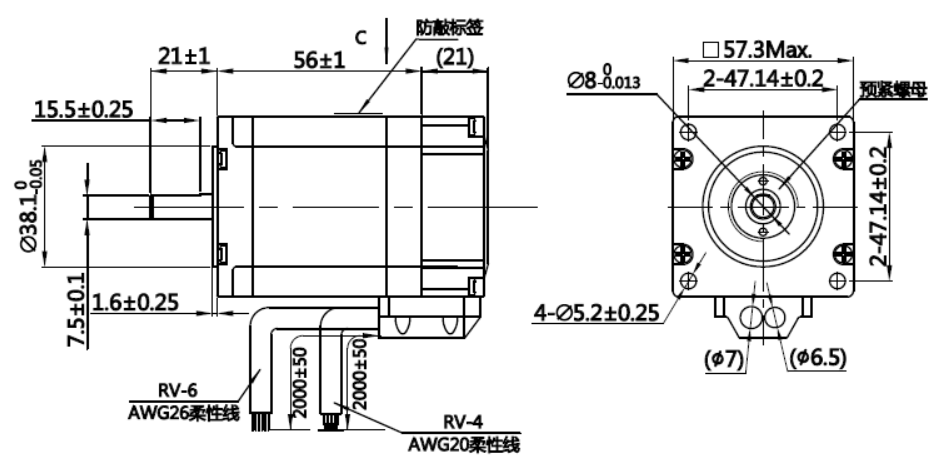

產品尺寸圖如下:
HBS57AJ作為新一代 DSP 數字式步進閉環驅動器,采用先進的矢量型閉環控制技術,****克服傳統開環步進電機丟步的問題,并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動,進一步的提升設備的工作速度和精度,降低設備的能耗。此外,在電機出現連續過載時,驅動器會輸出報警信號,具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 42 和57 (60)系列步進電機完全兼容,傳統開環步進驅動方案可以做到無縫升級,相對于交流伺服系統具有極高的成本優勢。
技術特點: 采用飛思卡爾全新 32 位電機專用控制芯片; 采用先進的矢量型閉環控制技術; LED 數碼管顯示,方便參數設置和運行狀態監控; 靜態電流和動態電流可以任意設置(0---6A 范圍內); 可適配驅動 42 和 57(60)系列混合式閉環步進電機; 光電隔離信號輸入/輸出; 脈沖響應頻率 200KHz; 16 檔通用細分選擇,**** 256 細分(51200 脈沖/轉); 電子齒輪模式(任意細分值); 具有過流、過熱、過壓和跟蹤誤差超差等保護; 位置控制模式和速度控制模式可選; 位置模式下有兩種控制方式可選擇; 接線圖如下:
