時代超群86步進電機如何選擇 步進電機的選用與伺服電機的選用非常接近，同樣要求選用電機的輸出轉矩符合負載機構的運動條件要求，如加速的快慢、機構的重量、機構的運動方式（水平、垂直、旋轉）；但是步進電機的輸出轉矩隨轉速增加而減小，電機的轉速一轉矩特性曲線必須準確，才能使電機工作在有效的范圍內，而沒種型號的步進電機都有不同的特性曲線，不能互換使用。
步進電機沒有輸出功率指標，只有激磁時的****靜止扭矩，與其伺服電機的****輸出扭矩、額定扭矩?zé)o法相提并論。相同機構的運動，如用步進電機替換伺服電機打到相同的目的，事實上必須重新進行步進電機的選用，運行條件也必須修改；無法單純用對照方式將電機替換。
選用步進電機是，依下列步驟進行。
（1）查明負載機構的運動條件要求，如加減速的快慢、運動速度、機構的重量、機構的運動方式等。
（2）依據運動條件要求選用合適的負載慣量計算公式，計算出機構的負載重量。
（3）依據負載慣量與電機慣量選出適當?shù)碾姍C(jī)規格。
（4）結合初選的電機慣量與負載慣量，計算出加速轉矩及減速轉矩。
（5）依據負載重量、摩擦系數、運行效率等計算出負載轉矩。
（6）加速扭矩與負載扭矩的和必須符合選用電機的運行轉矩特性曲線及啟動轉矩特性曲線；如果不符合條件，必須選用其他型號或改變運行條件計算驗證直至符合要求。
（7）完成選定。 步進電機和驅動器的經典搭配

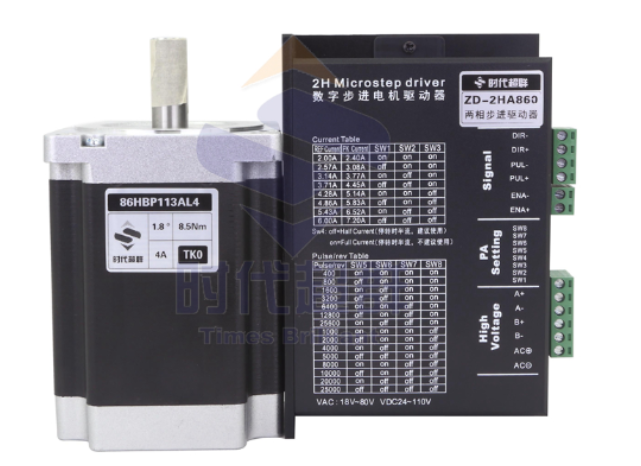

86HBP113AL4-TK0↔ZD-2HA860

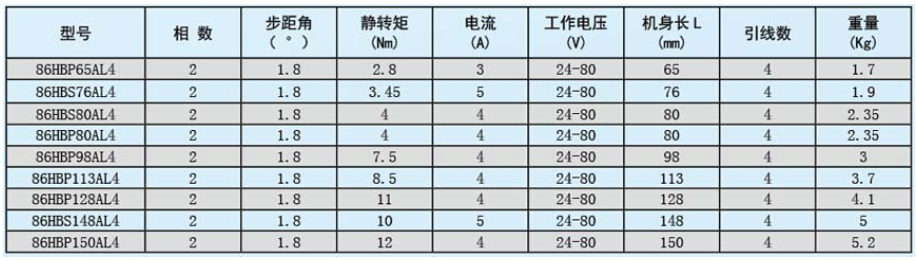

ZD-2HA860驅動器可搭配我公司的86系列兩相步進電機。86系列兩相步進電機采用優質冷軋硅鋼片和耐高溫 永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻 尼特性，運行平穩，無明顯振蕩區。
|
