時代超群DM-08EB伺服接線事項（wgb）
接線注意事項：
1、接線材料依照電線規格使用。
2、電纜長度，指令電纜3m 以內，編碼器電纜20m 以內。
3、220v 驅動器電源L1、L2、L3 電源接線是否正確，請勿接到380V 電源上。
4、380v 驅動器電源R、S、T 電源接線是否正確，請勿接到220V電源上,否則電機運轉不正常�？刂齐娫� L1,L2 必須正常接入，否則驅動器無法開機運行。
5、電機輸出Ｕ、Ｖ、Ｗ端子相序，必須和電機相應端子一一對應。若接錯，電機可能不轉或飛車，損壞驅動器。 不能用調換三相端子的方法來使電機反轉，這一點與異步電機完全不同。
6、必須可靠接地，而且單點接地。
7、裝在輸出信號的繼電器，其吸收用的二極管的方向要連接正確，否則會造成故障無法輸出信號。
8、為了防止噪聲造成的錯誤動作，請?jiān)陔娫瓷霞尤虢^緣變壓器及噪聲濾波器等裝置在同一配線管內。

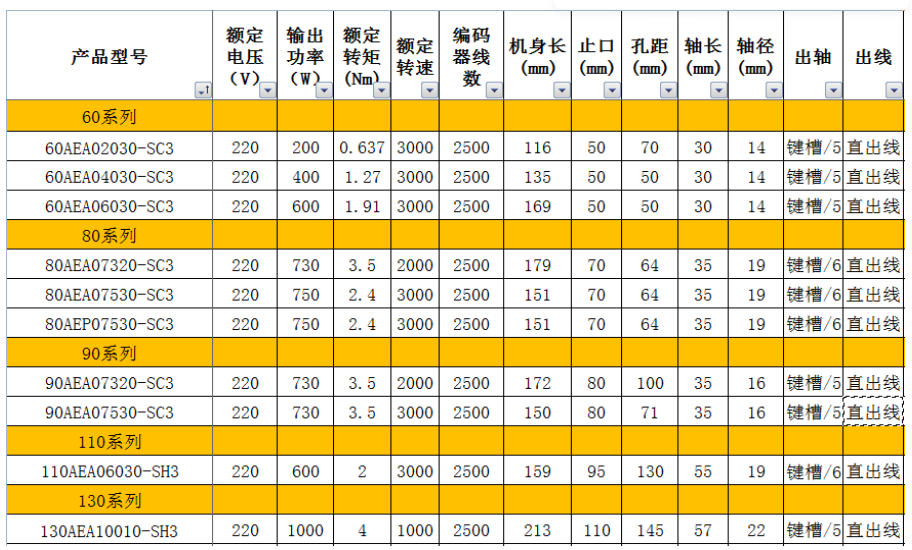

9、請安裝非熔斷型斷路器使驅動器故障時能及時切斷外部電源。 經典搭配的電機配套：
|
