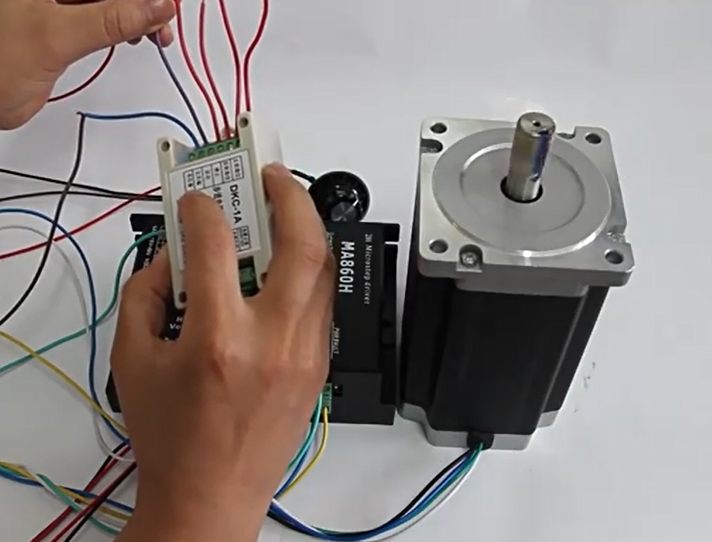

視頻中86步進電機86HBP113AL4-TK0，步距角1.8°，扭矩8.5N.m，電流4A，機身高113MM，軸徑Φ14MM，鍵5，出軸長36mm，可配剎車。配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。

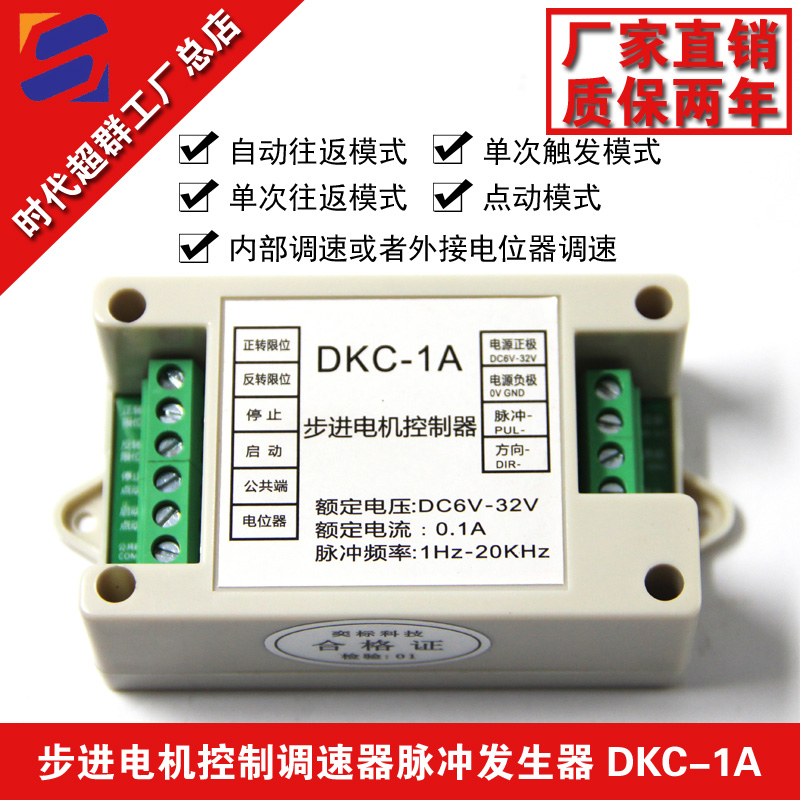

DKC-1A寬電壓輸入，5-32DC；具有電源防反接保護,過壓保護，過流保護，保護控制器的安全;信號輸入點為底電平輸入；擁有S型加速曲線;輸出頻率可達到20K;輸入輸出全部光耦隔離;板栽電位器調速，外接電位器調速自動切換;多種功能，設置簡單，功能實用，體積5*8.2CM 功能模式有： 1：自動往返模式 2：?jiǎn)未瓮的Ｊ?/span> 3：?jiǎn)未斡|發模式 4：點動模式 下面介紹一下如何用手動模式來控制電機的啟動，停止，和正反轉 首先接控制器和驅動器接好線

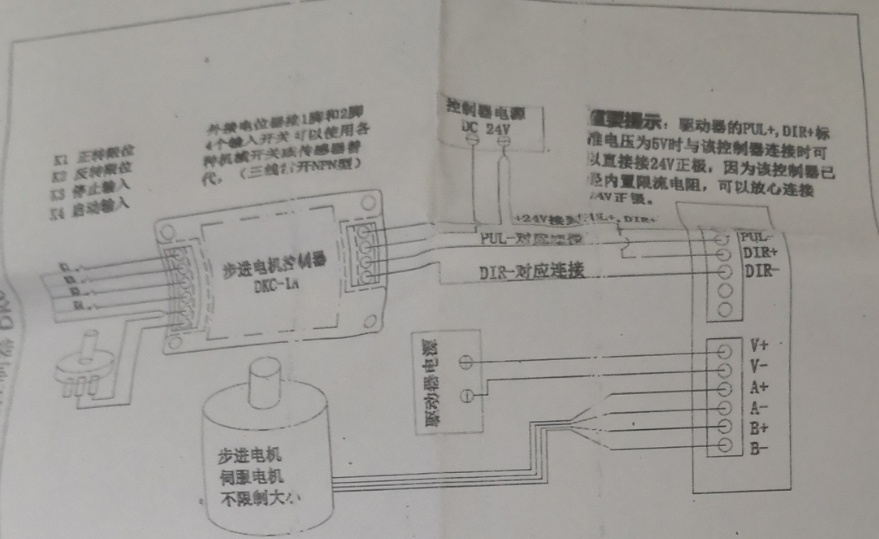

按照上圖接好線

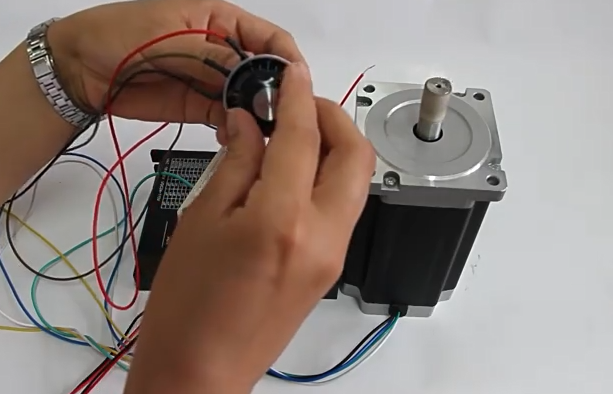

公共端接電位器電位器外邊，電位器中間腳接電位器口 注意公共端接到電源口上。 那么怎么控制啟動和停止，正反轉呢？
注意這款控制器是拉低有效

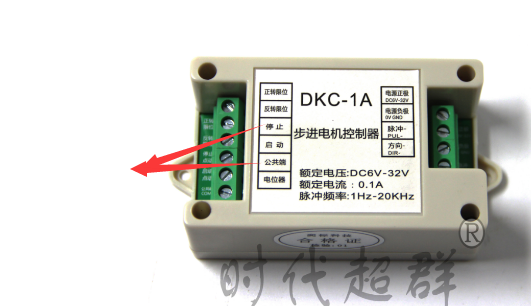

啟動與公共端短接，正傳，斷開的話電機停

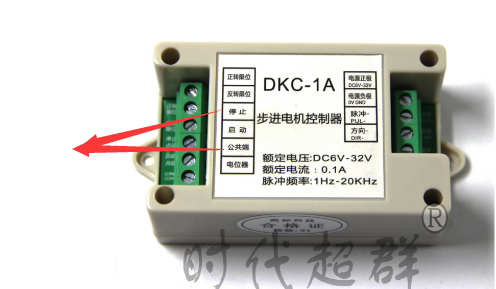

停止與公共端短接，反轉，斷開的話電機停
公共端和停止之間可以接開關，然后啟動和停止。
