CS10-6控制器485通信協議接線-WYF
如需了解演示請掃上面二維碼
傳輸距離： 1：RS485 總線的通信距離與頻率有關，理論的最長通訊距離約為 1200 米。通訊頻率越慢，距離越長。一 般通訊頻率在 9600BPS 或以下，可達到最長距離。 2：已測試的實驗中，普通電纜（非雙絞線）在 50 米沒有問題。 3：RS485 總線一般****支持 32 個節點，但外加帶隔離的 RS485 中繼器，并保證通信線路合理，可以讓通 信距離延長幾千米。

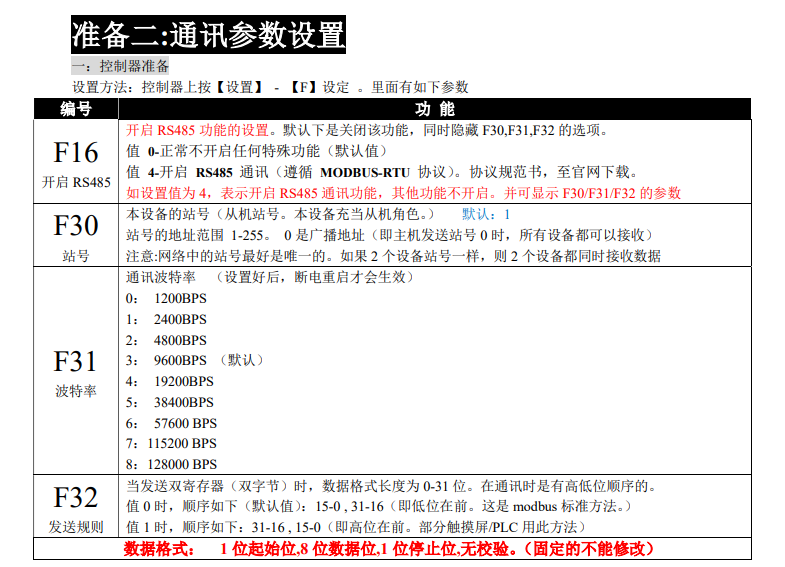

二：主機/PLC/電腦/觸摸屏準備： 第 1 步：設置好與從機一樣的波特率。主機與從機波特率必須一致 第 2 步：主機發送/接收的數據格式：HEX（十六進制）。注意：切記！不是 10 進制或文本形式 準備三:開始測試 方法一： 開機前，按住控制器的【確定鍵】，此時控制器屏幕會顯示當前軟件版本，如 24.031。并且同時發送串口 數據【01, 02, 03, 04, 05】（16 進制）。如果接收主機設備能收到此數據，可以證明： 1：2 個設備之間的波特率正確。2：控制器發送端 TX 接線正確（接收端 RX 不能保證）。3：主機接收端 的數據格式顯示正確（正確格式是 HEX 格式。某些軟件默認是文本格式，所以會顯示錯誤） 方法二： 控制器上有指示燈：TXD （控制器發送），RXD（控制器接收）。會閃爍，表示有數據傳輸中 |
