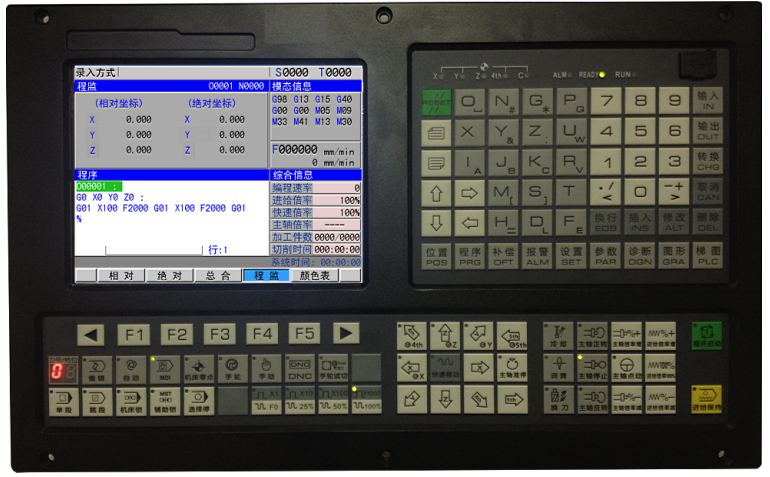

銑床數控系統介紹本系統采用 32 位高性能 CPU 和超大規�？删幊唐骷� FPGA，實時控制和硬件插補技術保證了系統 μm級精度下的高效率，可編輯的 PLC 使邏輯控制功能更加靈活強大。本系統可控制 5（3） 個進給 軸、2 （1)個模擬主軸，1ms 高速插補，0.1μm 控制精度，顯著提高了零件加工的效率、精度和表面質量。
產品特點 ● 2000M（ 5個進給軸，4 軸聯動，2 個模擬主軸）； ● 1ms 插補周期，0.1um 控制精度 ● 2000M（ 2 路 -10V ～ 10V 模擬電壓輸出，支持雙主軸控制）； ● 直線型、指數型和 S 型多種加減速方式可選擇 ● 內置多 PLC 程序，當前運行的 PLC 程序可選擇 ● PLC 程序在線顯示、實時監控、信號實時追蹤 ● 支持語句式宏代碼編程，支持帶參數的宏程序調用 ● 剛性攻絲和柔性攻絲可由參數設定 ● 具有旋轉、縮放、極坐標，固定循環和多種銑槽復合循環功能 ● 具有歷史報警及操作履歷功能，方便用戶操作和維護管理 ● 提供多級密碼保護功能，方便設備管理 ● 2000M（ 36 點通用輸入 /36 點通用輸出）； ● 支持標準 RS232 及 USB 接口，支持 U 盤文件操作、系統配置和軟件升級 , 可實現文件傳輸、串 口 DNC 加工和 USB 在線加工功能 技術規格 控制軸數 ● 2000M 控制軸數：5 軸（X、Y、Z、4th、5th）； ● 2000M 聯動軸數：4 軸； 進給軸功能 ● 位置指令范圍： 公制輸入（G21）：-9999.9999mm ～ 9999.9999mm，最小指令單位：0.0001mm 英制輸入（G20）： -999.9999inch ～ 999.9999inch， 最小指令單位：0.0001inch ● 電子齒輪：指令倍頻系數 1 ～ 65536，指令分頻系數 1 ～ 65536 ● 快速移動速度：**** 60m/min ● 快速倍率：F0、25％、50％、100％四級實時調節 ● 切削進給速度：**** 15m/min（G94）或 500.00mm/r（G95） ● 進給倍率：0 ～ 150％十六級實時調節 ● 手動進給倍率：0 ～ 150％十六級實時調節 ● 手輪進給：0.001mm、0.01mm、0.1mm、1mm 四檔 ● 單步進給：0.001mm、0.01mm、0.1mm、1mm 四檔 ● 插補方式：直線插補、圓弧插補、螺旋插補和剛性攻絲 ● 自動倒角功能 加減速功能 ● 切削進給：前加減速直線型、前加減速 S 型、后加減速直線型、后加減速指數型 ● 快速移動：前加減速直線型、前加減速 S 型、后加減速直線型、后加減速指數型 ● 系統具有前瞻功能，最多可預讀 15 段 NC 程序，使小線段插補高速平滑，適于零件加工模具加工 ● 加減速的起始速度、終止速度和加減速時間由參數設定 ● 手動方式、手輪方式為后加減速控制，手輪方式可選擇即停方式或完全運行方式。 ● 快速定位可選擇直線或折線定位 主軸功能 ● 2000Mc 2 路 -10V ～ 10V 模擬電壓輸出，支持雙主軸控制 ● 主軸編碼器：編碼器線數可設定（100 p/r ～ 5000p/r） ● 編碼器與主軸的傳動比：（1 ～ 255）：（1 ～ 255） ● 主軸倍率：50% ～ 120% 共 8 級實時修調 ● 主軸恒線速控制 ● 攻絲循環，剛性攻絲 刀具功能 ● 刀具長度補償 ● 刀尖半徑補償（C 型） 精度補償 ● 螺距誤差補償：補償點數、補償間隔、補償原點可設定 ● 反向間隙補償：可設定以固定頻率或升降速方式補償機床的反向間隙量 PLC 功能 ● 兩級 PLC 程序，處理速度為 1.5μs/ 步基本指令；最多 4700 步 , 第 1 級程序周期 8ms ● 支持 PLC 警告和 PLC 報警 ● 支持多 PLC 程序（最多 20 個），當前運行的 PLC 程序可選擇 ● 指令數：45 個（其中基本指令 10 個，功能指令 35 個） ● 2000M（36 點通用輸出 /36點通用輸入） ； 人機界面 ● 8.0 英寸寬屏 LCD，分辨率為 800×600 ● 中文、英文等多種語言顯示 ● 二維刀具軌跡顯示 ● 實時時鐘 操作管理 ● 操作方式：編輯、自動、錄入、機床回零、手輪 / 單步、手動、DNC ● 多級操作權限管理 ● 報警日志 程序編輯 ● 程序容量：56MB、最多可存儲 400 個程序（含子程序、宏程序） ● 編輯功能：程序 / 程序段 / 字檢索、修改、刪除、復制、粘貼 ● 程序格式：ISO 代碼，支持語句式宏代碼編程，支持相對坐標、****坐標、極坐標編程 ● 程序調用：支持帶參數的宏程序調用，4 級子程序嵌套 通信功能 ● RS232：零件程序、參數等文件雙向傳輸，支持 PLC 程序、系統軟件串口升級 ● USB：U 盤文件操作、U 盤文件直接加工，支持 PLC 程序、系統軟件 U 盤升級 ● 支持串口 DNC 加工功能和 USB 在線加工功能 可靠性及安全功能 ● 緊急停止 ● 硬件行程限位 ● 軟件行程檢查 ● 數據備份與恢復 |
